Un système d'essai par vibration de cellule désigne un appareil ou un dispositif spécialisé utilisé pour soumettre des cellules ou des batteries à des vibrations contrôlées à des fins d'essai et d'évaluation.Ces essais sont effectués pour évaluer les performances, la durabilité et la fiabilité des cellules ou des batteries dans diverses conditions de vibration, simulant des scénarios réels ou des exigences spécifiques d'application.
Le système d'essai de vibration des cellules se compose généralement des composants suivants:
Plateforme de vibration: Plateforme ou appareil robuste conçu pour maintenir les cellules ou les batteries en place et les soumettre à des vibrations contrôlées.La plateforme peut être équipée de fixations ou de pinces réglables pour accueillir différentes tailles et configurations de cellules..
Générateur de vibrations: Il s'agit du composant principal du système responsable de la production de vibrations contrôlées.ou multi-axes) et à fréquences variablesLe générateur de vibrations est souvent entraîné par un moteur électrique ou un secteur électrodynamique.
Système de commande: le système de commande régule les paramètres de l'essai de vibration, tels que la fréquence, l'amplitude et la durée.Il permet un contrôle et un réglage précis des conditions de vibration pour répondre aux critères d'essai souhaitésLe système de commande peut comporter un logiciel ou des commandes programmables pour l'automatisation et l'enregistrement des données.
Fixation et montage: le système d'essai comprend des fixations ou des mécanismes de montage spécialisés pour maintenir les cellules ou les piles sur la plateforme de vibration.Ces appareils assurent un alignement et un contact appropriés avec la plateforme pour transmettre avec précision les vibrations aux échantillons d'essai..
Surveillance et mesure: des capteurs et des instruments de mesure sont utilisés pour surveiller et mesurer divers paramètres au cours de l'essai de vibration.Il peut s'agir notamment d'accéléromètres pour mesurer l'accélération des vibrations., détensiomètres pour analyser les déformations ou les contraintes et capteurs de température pour surveiller les variations de température pendant l'essai.
Mesures de sécurité: les considérations de sécurité sont essentielles dans un système de test de vibration de cellule pour prévenir les accidents ou les dommages.et interverrouillage pour assurer la sécurité de l'opérateur pendant les essais.
Les essais de vibration des cellules aident à évaluer la robustesse mécanique, l'intégrité structurelle et les caractéristiques de performance des cellules ou des batteries sous contraintes induites par les vibrations.Il est particulièrement important pour les industries telles que l'automobile, de l'aérospatiale et de l'électronique portable, où les cellules ou les batteries sont exposées à des vibrations pendant le transport, le fonctionnement ou les conditions environnementales difficiles.
Les paramètres d'essai, les normes et les procédures spécifiques pour les essais de vibration des cellules peuvent varier en fonction de l'application, de l'industrie et des exigences réglementaires.Il est essentiel de consulter les normes pertinentes (telles que la CEI)., ASTM ou normes spécifiques à l'industrie) et suivre les directives établies pour effectuer des tests de vibration de cellules précis et fiables.

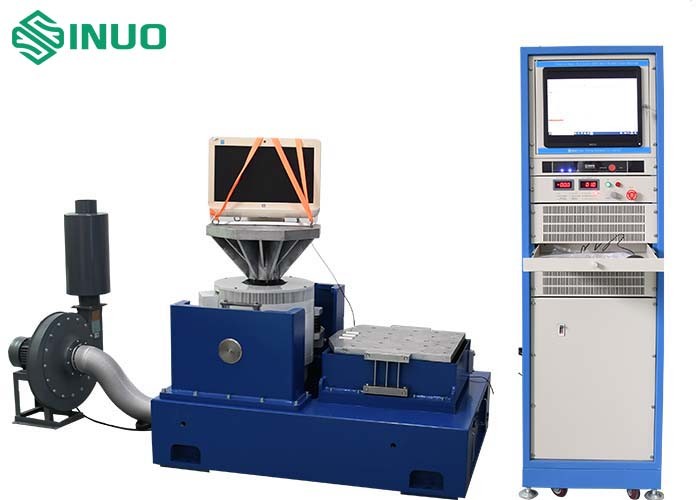

Le système d'essai par vibration électrique est un équipement d'essai de précision qui simule les dommages des produits et des composants individuels dans l'environnement de travail réel.
Son principe de fonctionnement est similaire à celui d'un haut-parleur, c'est-à-dire que le conducteur chargé est affecté par une force dans le champ magnétique.
Le processus de fonctionnement du système est que la bobine d'excitation et la bobine en mouvement dans le corps de la table forment deux champs magnétiques perpendiculaires les uns aux autres lorsqu'ils sont énergisés.Les deux champs magnétiques coupent les lignes magnétiques de force entre elles pour générer une force d'excitation.
L'accélération des vibrations (a), l'amplitude (mm), la fréquence (HZ) et d'autres indicateurs générés par ces phénomènes d'excitation sont transmis au régulateur de vibrations par le capteur de vibrations.
Le contrôleur analyse et traite la sortie vers le préamplificateur et l'amplificateur de puissance, puis l'amplificateur de puissance vers le corps de la scène, et ainsi de suite,pour maintenir le fonctionnement du système d'essai par vibration dans un indice d'essai stableDans ce processus, le ventilateur de refroidissement est utilisé pour refroidir la chaleur générée par deux champs magnétiques mutuellement perpendiculaires passant par le courant.
La température générée dans le champ magnétique ne peut être supérieure à 110°C, sinon elle provoquera une température trop élevée et une alarme.Ceci exige que la température de l'environnement de laboratoire où se trouve le système d'essai de vibration soit à température normale..
Selon F=ma (la seconde loi de Newton), m est l'ensemble des charges sur le banc d'essai de vibration, y compris le poids du produit d'essai m1, le poids du dispositif d'outillage m2,le poids des pièces mobiles de la table de tremblement (enroulement) m3, et le poids de la plate-forme étendue de la table de tremblement m4, c'est-à-dire total m = m1+m2+m3+m4. a est l'accélération générée lors de l'essai de vibration,et le produit de m et a peut calculer la poussée requise pour l'essai de vibration.
En outre, si l'accélération n'est pas indiquée dans les normes pertinentes, seules la fréquence et le déplacement (amplitude) sont indiqués.où f est la fréquence (HZ) et d est l'amplitude (mm). d dans cette formule est l'amplitude unique (0 ~ p). Parce que la vibration est une vibration d'onde sinusoïdale, l'amplitude unique est la distance de la demi-onde, il faut donc la convertir et la distinguer.
