Détails sur le produit:
Conditions de paiement et expédition:
|
| Méthode de contrôle: | PLC | Canaux d'essai: | 8 canaux |
|---|---|---|---|
| Courant de sortie: | C.A. 0.50~50.00~400.0A | Résolution actuelle: | 0.1A |
| Gamme de mesure de la température: | 0~400°C | Exactitude de mesure de la température: | 0,3% lisant + 1°C |
| Surligner: | équipement de test électrique auto,équipements d'essai d'automobile |
||

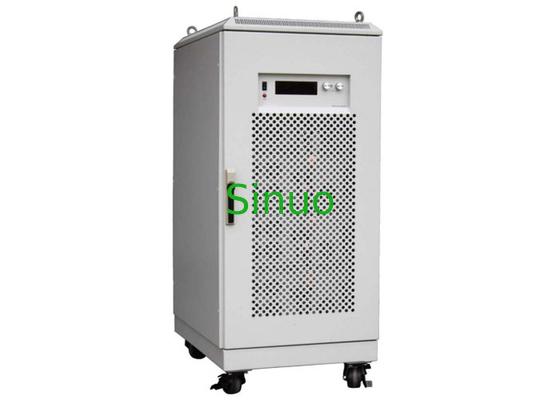

8 contrôle de PLC du système de test 400A de hausse de la température de connecteurs de véhicule de voiture électrique de canaux
Normes et clauses :
IEC62196-1 : 2014 « prises, prise-débouchés, connecteurs de véhicule et remplissage admission-conducteur de véhicule de vehicle-Part1 électrique : Clause 24 de conditions générales ».
IEC60309-1 : 2012 « prises, prise-débouchés et coupleurs pour purposes-Part1 industriel : Clause 22 de conditions générales ».
Échantillons et restrictions :
Interfaces de remplissage de véhicule électrique (prise, prise-débouchés, connecteurs de véhicule), prises de but, prise-débouchés et coupleurs industriels.
Application :
Pour on construira ainsi vérifier les accessoires qui la hausse de la température de l'utilisation normale n'est pas excessive.
Elle est employée pour vérifier la hausse de la température des prises, des prise-débouchés et des connecteurs de véhicule après dépassement du courant évalué, les conditions de chauffage sur la surface des accessoires électriques quand le courant de charge est relié, et si la hausse de la température des terminaux répond aux exigences de la norme.
Principe d'essai :
Fournit une basse tension à l'échantillon, et alors la hausse de la température est rassemblée au cours d'une certaine période, qui est comparé aux conditions standard.
Structure :
Le système de test de hausse de la température se compose d'un régulateur de tension électrique, d'un transducteur actuel, d'un contrôleur programmable de PLC, d'un capteur actuel, d'un écran tactile humanisé et d'un châssis mobile. Il peut stablement produire le courant d'essai, et élimine l'influence au courant d'essai provoqué par la fluctuation de la tension d'alimentation électrique, le fil se reliant ou la barre de cuivre, et la valeur de résistance de l'échantillon, et améliore l'exactitude du résultat d'essai. L'alimentation d'énergie ont des fonctions de la basse perte, du rendement élevé, de l'opération facile, du contrôle complet et de la détection. L'écran tactile peut montrer la valeur courante et les valeurs de la température des points de chaque mesure de la température en temps réel. La valeur de la température peut être enregistrée toutes les 2 secondes et le rapport peut être produit, qui peut être stocké dans une commande d'instantané d'USB et être copié à un ordinateur pour regarder et imprimer.
Environnement d'utilisation :
Alimentation d'énergie : AC220V±10%, 50/60Hz, 3KW, ou conditions locales d'alimentation de l'énergie du client de match
La température fonctionnante 0-40°C, humidité 30%-90%
Dimensions : au sujet de W1000*D1000*H1300mm
Poids : au sujet de 250kg
Paramètres techniques :
| Point de mesure de la température | 8 canaux (1 point y compris pour la température ambiante de mesure) |
| Méthode d'opération | Interface de contact humanisée par couleur |
| Courant réglable de constante de sortie | C.A. 0.50~50.00~400.0A (le niveau 1, peut être placé) |
| Mode opérationnel | Continu/marche-arrêt |
| Tension de sortie d'essai de charge | Au-dessous de C.A. 5V |
| Résolution actuelle | 0.1A |
| Exactitude d'ampèremètre | octets ±1%±3 |
| Exactitude de voltmètre | octets ±1%±3 |
| Temps continu d'essai de mode | 0.01~99.99 heure |
| Temps marche-arrêt d'essai de mode | 0.01~99.99 heure |
| Cycles marche-arrêt d'essai de mode | 1~99999 cycles, arrêt automatique quand les cycles d'essai atteignent à la valeur de préréglage |
| Chaîne de mesure de la température | 0~400°C, exactitude 0,3% lisant + 1°C ; résolution : 0.1°C |
| La température par acquisition de données | Configurez l'interface d'article de données d'interface et de la communication RS232 |
| Vitesse de balayage de la température | 1 à 255 secondes tous les canaux |
| Article de données de la température | Il est stocké par l'ordinateur ou le disque d'U, et le logiciel d'essai d'ordinateur peut être configuré pour placer la température ambiante et les canaux. En rassemblant des données, il peut automatiquement réduire la température ambiante. |
| Thermocouple | Le thermocouple de type t du filament 30AWG d'Omega d'Américain, longueur 2 mètres, un total de 8 morceaux, la sonde de la température peut faire l'essai vivant, il ne sera pas endommagé. |
| Interface | Avec l'interface de communication RS232 ou configurez USB au port de communication RS232 |
