Nombre De Pièces: | 1 |
Prix: | Tailored |
Emballage Standard: | contreplaqué |
Période De Livraison: | 3 mois |
Méthode De Paiement: | T/T. |
Capacité D'approvisionnement: | 1 jeu par mois |

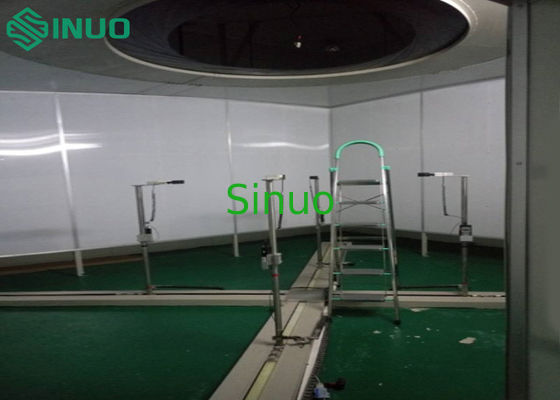

Laboratoire d'essais de rendement énergétique de chambre d'essai concernant l'environnement de fans de plafond du CEI 60879-2019
Aperçu :
Ce laboratoire d'essai peut exécuter le test de performance des fans selon les méthodes spécifiques dans le CEI 60879-2019 et le gigaoctet/T 13380-2007. Le système de test peut exactement mesurer les paramètres d'optimisation du traitement tels que la vitesse du vent, volume de l'air, vitesse de l'hélice, puissance de fan, valeur de rendement énergétique de fan des fans de plafond et des fans de plafond décoratives, et peut réaliser l'échantillonnage et l'analyse des produits de fan, de l'inspection de qualité du produit, et des conditions de recherche et développement.
C'est une chambre simple complète de différence d'enthalpie. Le laboratoire contient un ensemble d'appareils de mesure de volume de l'air. La chambre d'essai utilise le panneau rigide épais de polyuréthane de 100mm et les plaques d'acier épaisses de couleur de 0.6mm des deux côtés pour l'isolation thermique, qui a le bon effet d'isolation thermique.
Cette pièce d'essai contient un dispositif de climatisation externe, qui est employé pour ajuster l'environnement aérien à l'intérieur de la salle d'essai. L'air à l'intérieur des bâtiments est refroidi, humidifié, et chauffé pour faire la température et l'humidité dans la salle d'essai répondre aux exigences des conditions d'essai.
Ce laboratoire doit être équipé d'une salle d'opération pour stocker des ordinateurs de bureau, des armoires d'alimentation, des armoires de commande, et des alimentations d'énergie variables de fréquence. Cette maison peut être construite par des conseils, qui est construite par l'acheteur (généralement à côté du laboratoire).
Ce système de test est principalement commandé par ordinateur. L'opérateur est en dehors de la salle d'essai, et le personnel n'affectera pas le gisement de vent. L'essai de l'équipement est accompli automatiquement, et l'essai est enregistré, économisé, et l'estimation de rapport et de rendement énergétique de circulation d'air sont automatiquement produites. Ce système a des avantages de bonne répétabilité, rendement élevé, stockage de données commode et ainsi de suite.
Normes :
Peut être conçu selon les normes suivantes :
Le CEI 60879-2019 « fans et régulateurs de confort pour le ménage et les méthodes semblables de but pour mesurer la représentation »
GB/T 12021.9-2008" valeurs permises minimum de rendement énergétique et de catégories de rendement énergétique pour des ventilateurs électriques à C.A. »
GB/T 13380-2007 « ventilateurs électriques et régulateurs de C.A. »
Types d'UUT :
fan *Ceiling : 900~1800mm
Contenu d'essai :
* vitesse du vent
* volume de vent
* vitesse tournante
* rapport de vitesse
* puissance d'entrée
* valeur de rendement énergétique
Indicateurs d'instrument de mesure de laboratoire :
No. : | Nom | Contenu | Gamme | Incertitude de mesure |
1 | Capteur de la température et d'humidité | La température à bulbe sèche | 0~50℃ | ±0.1℃ |
2 | Capteur de la température et d'humidité | Hygrométrie | 30%~80%RH | ±3%RH |
3 | Compteur d'électricité de Digital | Paramètres électriques d'entrée | / | ±0.5% |
4 | Anémomètre | Vitesse du vent | 0.15~5m/s | ±0.2m/s |
Structure de pièce de laboratoire :
Dimensions externes | 4700 (W)×4700 (D)×3100 (H) |
Dimensions intérieures | 4500 (W)×4500 (D)×3000 (H) |
Structure d'entretien de laboratoire | isolation rigide de mousse de polyuréthane de 100mm |
Porte | 1600×2200 intérieur (H)×1 (portes coulissantes) |
Taille de fenêtre de laboratoire | 1600×800mm |
Appareil de mesure expérimental :
Dispositif | Type | Caractéristiques | |
Laboratoire | Guide d'anémomètre | Contrôle de moteur pas à pas | Le Japon SanRex ou équivalent, avec une course maximum de 2m |
Guide de fan de plafond | Contrôle de moteur pas à pas | Le Japon Matsushita ou équivalent | |
Support témoin | Taille ajustée par la vis | Adapté aux besoins du client |
Paramètres techniques principaux :
1. Gamme de levage d'étape témoin : 900-1800mm.
2. distance entre l'anémomètre et l'échantillon : 1500mm.
3. La glissière d'anémomètre se déplace le long de quatre lignes diagonales : 40-1000mm (ajustement automatique).
4. instrument de mesure de vitesse du vent : Marque : L'Autriche E + E, montrent la virgule décimale : 0.01m/s, exactitude d'instrument : ± 0.2m/s
5. diamètre de roue à aubes : 100 millimètres
6. chaîne de mesure : 0,40 | 30.00m/s
7. exactitude de mesure : ± 1% de la lecture + 1% de gamme
8. sensibilité de vitesse du vent : améliorez que 0.15m/s
9. sonde de la température : gamme 0 | + ℃ 50 ; ℃ du ± 0,5 d'exactitude
10. entraînement du mode : moteur servo + axe de guide domestiques.
11. méthode de contrôle : gestion par ordinateur.
12. Rassemblez les données : actionnez la valeur et la valeur de vitesse du vent.
13. L'informatique : Calcul automatique de la vitesse du vent, du volume de l'air, de la valeur de rendement énergétique, et de l'estimation de rendement énergétique moyens.
14. Fonction de stockage de données et de référence.
Principe et méthode d'essai de fan de plafond :
1. D'abord, installez la fan de plafond par la colonne de levage de fan de plafond, et arrangez le dispositif d'anémomètre en-dessous de 1500mm de l'avion de pale de ventilateur.
2. Ajustez la température dans la chambre d'essai pour rencontrer les conditions d'essai (20 le ° C), et commencent l'essai après fonctionnement de la fan pour 1h.
3. Avant l'essai, il est également nécessaire de fermer les prises d'air et les débouchés, des portes et des fenêtres, et personnel approprié pour quitter le laboratoire pour s'assurer que le laboratoire n'est pas affecté par le flux d'air externe. Alors l'opérateur court l'anémomètre pour commencer à rassembler des paramètres d'anémomètre. Le dispositif d'anémomètre est tourné de 90° par minute pour rassembler et enregistrer les données (vitesse du vent, vitesse, etc.) sous l'action du cadre tournant d'entraînement. (Les données de la vitesse du vent ≥9m/minute examinée dans des tous les anémomètres sont des données valides).
Le laboratoire est équipé d'une alimentation d'énergie réglée, qui peut réduire l'impact des fluctuations de canalisations sur des mesures d'essai. Le courant de tension de puissance de fan est mesuré par des 0,5 compteurs d'électricité de niveau.
