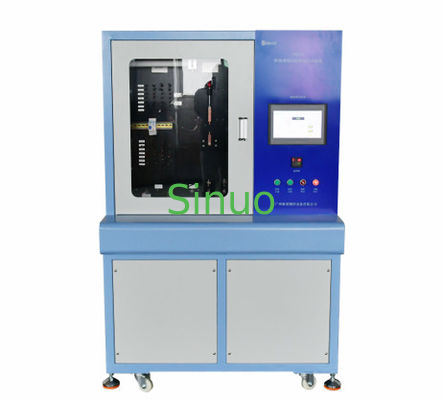

Machine mécanique et électrique du disjoncteur IEC60898-1 de la vie d'essai
L'information produit :
Il se conforme aux normes : GB10963.1-2020
IEC60898-1 : clause
Application
Il est employé pour conduire mécanique et les essais de durée électriques sur les disjoncteurs moulés miniatures de cas à évaluer si le disjoncteur éprouvera l'usage excessif après 4 000 cycles de opérer, la position du contact mobile est contradictoire avec la position correspondante du dispositif de témoin, et l'enveloppe est endommagée assez pour être examinée. Access pour vivre des parties, des connexions électriques et mécaniques lâches, fuite des matériaux d'étanchéité, etc. pour déterminer la conformité à la norme.
Paramètres techniques :
| Application | Il est employé pour conduire mécanique et les essais de durée électriques sur les disjoncteurs moulés miniatures de cas à évaluer si le disjoncteur éprouvera l'usage excessif après 4 000 cycles de opérer, la position du contact mobile est contradictoire avec la position correspondante du dispositif de témoin, et l'enveloppe est endommagée assez pour être examinée. Access pour vivre des parties, des connexions électriques et mécaniques lâches, fuite des matériaux d'étanchéité, etc. pour déterminer la conformité à la norme | |
| Principe d'essai | Cette machine d'essai adopte le système de contrôle indépendant d'écran tactile de PLC pour accomplir le contrôle automatique du produit d'essai. Le mécanisme d'action coopère avec la charge marche-arrêt à réaliser l'essai d'opération de longévité du produit d'essai. Il peut remplir le résumé statistique du nombre d'essais, et le temps de l'heure exacte et de s'ouvrir peut être placé. | |
| Structure et caractéristiques d'équipement |
1. La boîte d'équipement adopte le châssis intégré en acier de haute qualité global, pulvérisant le plat de scellage, et la surface est pulvérisation antistatique, antirouille et anti-corrosive ; 2. Les boutons droits de panneau et d'opération de l'équipement sont faciles à utiliser et beaux dans l'aspect. 3. L'équipement est équipé d'une boîte protectrice, et l'essai est effectué dans la boîte pour la protection de sécurité ; 4. L'équipement peut être relié aux charges externes pour réaliser l'essai de durée électrique du produit, courant indépendant de 3 stations. |
|
| Environnement d'utilisation |
Armoire de charge : AC380V±10% 50Hz, 15kVA, Machine d'essai de la vie : AC380V±10% 50Hz, 3kVA Humidité fonctionnante 30%-90% de la température 0-40℃ ; |
|
| Représentation | ||
| Modèle | SN2503 | |
| Méthode de contrôle électrique |
Contrôle intégré intelligent de PLC, opération homme-machine d'interface de contact
|
|
| Boîte d'essai | La boîte d'essai est combinée avec la machine d'essai, avec le retard intégré de trois-station, et est arrangée sur le panneau arrière à l'aide des courriers contraignants, qui peuvent rencontrer l'essai du disjoncteur 1-4P. | |
| Mode test |
Mode 1 : Disjoncteurs avec le courant évalué ne dépassant pas 32A : La fréquence de fonctionnement est de 240 cycles de fonctionnement par heure (4 fois/minute). Le disjoncteur restera ouvert pendant au moins 13 secondes pendant chaque cycle de opérer. Mode 2 : Disjoncteur avec plus grand actuel évalué que 32A : La fréquence de fonctionnement sera de 120 cycles de fonctionnement par heure (2 fois/minute). Le disjoncteur restera ouvert pendant au moins 28 secondes pendant chaque cycle de opérer. Mode trois, coutume Le mode 1 et le mode 2 peuvent directement appeler le programme, et le mode 3 est pour que le client place des paramètres seul |
|
| Spécimen examiné | 1 ou 2 ou 3 ou 4 poteaux miniatures de disjoncteurs, 3-125A | |
| Paramètres de machine d'essai de la vie | ||
| Station d'essai | 3station | |
| Ouverture et méthode se fermante | électrique | |
| Fonction de détection de contact | Il peut détecter si le contact est relié en se fermant, si le contact est déconnecté en s'ouvrant, et peut alarmer et s'arrêter quand il y a un défaut | |
| Arrangement de l'heure exacte | 1~999.9s, écran tactile prérègle | |
| Arrangement s'ouvrant de temps | 1~999.9s, écran tactile prérègle | |
| S'ouvrant et établissement des heures exactes | 1-999999, l'écran tactile prérègle | |
| Ouverture/vitesse de rapprochement | 0.1m/s±0.025 m/s | |
| Fréquence d'essai | 1-4 fois/minute | |
| Installation de spécimen |
MCB a monté sur le contreplaqué noir foncé a peint 20mm épais
|
|
| Montage de fixage |
La gamme de taille peut être ajustée en haut et en bas pour assortir les différentes courses du commutateur témoin
|
|
| Fonction protectrice | Surtension, surintensité, court-circuit | |
| Juge | Invites saines et légères de dispositif d'alarme (rappelez l'opérateur à temps pendant l'essai ou quand les produits non qualifiés d'essai apparaissent) | |
| Dimensions de machine de la vie | Longueur 1200*width 780*height 1600mm, au sujet de 180kg | |
| Paramètres techniques principaux d'armoire de charge | ||
 |
||
| Gamme témoin d'essai | 3~125A | |
| Courant de sortie | AC5~130A, exactitude ±0.5%, affichage numérique | |
| La tension de sortie | AC220~420V, exactitude ±0.5%, affichage numérique | |
| Facteur de puissance | 0.85~0.90, exactitude ±0.5%, affichage numérique | |
| De puissance de sortie | 0~60KW, exactitude ±0.5%, affichage numérique | |
| Nombre de canaux de courant de sortie | 1 sortie, les contacts multi-p de disjoncteur sont reliées en série pour examiner plusieurs commutateurs ; (approvisionnement en temps partagé en échantillons à trois voies) | |
| Forme d'onde de sortie actuelle | Onde sinusoïdale (la déformation de forme d'onde actuelle d'équipement de correction n'est pas plus de 5%, erreur système n'est pas plus de 3%) | |
| Méthode de contrôle actuelle | Ajustement manuel de bouton | |
| Dimensions hors-tout | Longueur 1200*width 780*height 1800mm, au sujet de 400kg | |
