| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Emballage Standard: | contreplaqué |
| Période De Livraison: | 1 mois |
| Méthode De Paiement: | T/T |
| Capacité D'approvisionnement: | 10 ENSEMBLES PAR MOIS |

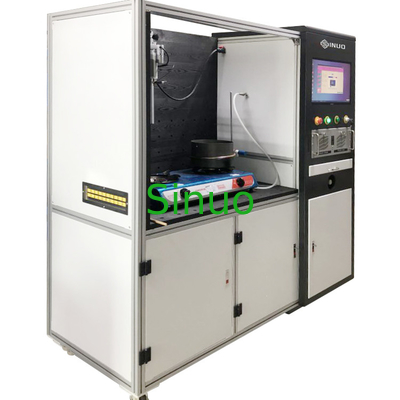

Capots de la gamme IEC60335-2-21 chauffant l'équipement de test de représentation
Normes pour des capots de gamme chauffant l'équipement de test de représentation :
Ce système d'essai de chauffage de fourneau est conçu et fabriqué selon les exigences du chapitre 11 et du schéma 101 dans des normes du CEI 60335-2-21.
Structure pour des capots de gamme chauffant l'équipement de test de représentation :
Le coin d'essai simule l'environnement de hausse de la température, et est compatible avec l'essai de capot de gamme et l'essai de cuisinière à gaz.
Paramètres techniques pour des capots de gamme chauffant l'équipement de test de représentation :
| Puissance fonctionnante | 220V, 50Hz, puissance d'équipement est au sujet de 10500W |
| Puissance de chauffage électrique | Il y a 6 brûleurs, dont la puissance d'entrée des 3 arrière sont 2KW, et la puissance d'entrée des 3 avant sont 1.5KW (brûleur allemand d'AMOUR-PROPRE, avec la petite erreur de puissance et la longue durée de vie). |
| Taille de panneau | Le panneau gauche est environ 800*1200mm, points de mesure de la température du tissu 9*6=54, le panneau arrière est environ 1200*1200mm, points de mesure de la température du tissu 9*9=81, et la disposition de point est à angle droit de 100*100mm. |
| Feuille en laiton pour la mesure de la température | Diamètre 15mm, épaisseur 1mm. |
| Fil de thermocouple | Le diamètre est moins de 0.3mm, et le fil original de type k de thermocouple d'OMEGA est uniformément relié au TB. |
| Dimensions | Au sujet de 1200*800*2000 (length*width*height millimètres) |
| Accessoires | Équipé de 6 conteneurs de la même taille ou près de la taille du fourneau, et en plus équipé de 20 4 fils longs d'un mètre de thermocouple. |
| Charge thermique mesurée /kW | Taille de pot /mm | l'eau de chauffage /kg | |||||||
|
Diamètre intérieur de pot φA |
Épaisseur inférieure C | Épaisseur de paroi de pot D | profondeur H de pot | rayon faisant le coin E |
Secteur inférieur /cm2 |
qualité /g de pot | Qualité /g de couvercle | ||
| <1.72 | 200 | 2 | 1,5 | 130 | 2,5 | 314 | 540 | 125 | 3 |
| 2,08 | 220 | 140 | 3 | 380 | 680 | 149 | 4 | ||
| 2,48 | 240 | 150 | 3,5 | 452 | 800 | 177 | 5 | ||
| 2,91 | 260 | 2,5 | 1,8 | 160 | 531 | 965 | 208 | 6 | |
| 3,36 | 280 | 170 | 615 | 1130 | 290 | 8 | |||
| 3,86 | 300 | 180 | 707 | 1350 | 323 | 10 | |||
| 4,40 | 320 | 190 | 804 | 1520 | 360 | 12 | |||
| 4,95~ | 340 | 200 | 4 | 907 | 1800 | 402 | 14 | ||
| Tolérance | ±1% | ±0.1 | ±0.1 | ±1% | 0~0.5 | ±5% | ±5% | ||
