| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Emballage Standard: | Pâte contreplaquée |
| Période De Livraison: | 30 jours |
| Méthode De Paiement: | L/C, T/T |
| Capacité D'approvisionnement: | 10 ensembles par mois |

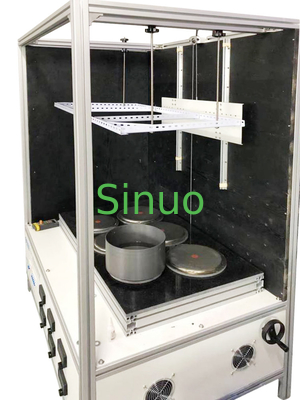

IEC60335-2-21 Machine d'essai des performances de chauffage pour le capot de portée
Normes relatives aux équipements d'essai des performances de chauffage des capots de rangement:
Ce système d'essai de four chauffant a été conçu et fabriqué conformément aux prescriptions du chapitre 11 et de la figure 101 de la norme CEI 60335-2-21.
Structure de l'équipement d'essai des performances de chauffage des capots de rangement:
L'angle d'essai simule l'environnement de hausse de température et est compatible avec l'essai de la machine à lampe noire et l'essai du poêle à gaz.
Paramètres techniques pour les équipements d'essai des performances de chauffage des capots à portée:
|
Puissance de travail |
220V, 50Hz, la puissance de l'équipement est d'environ 10500W |
|
Puissance de chauffage électrique |
Un total de 6 brûleurs, dont les trois derniers de puissance d'entrée de 2 kW, les trois premiers de puissance d'entrée de 1,5 kW (brûleurs allemands EGO, faible erreur de puissance, longue durée de vie). |
|
Taille du panneau |
Le panneau de gauche est d'environ 800 * 1200mm, le tissu 9 * 6 = 54 points de température, le panneau arrière est d'environ 1200 * 1200mm, le tissu 9 * 9 = 81 points de température, le tissu à points est 100 * 100mm carré. |
|
Plaque en laiton pour mesure de température |
Diamètre 15 mm, épaisseur 1 mm. |
|
Fil de thermocouple |
Le fil de thermocouple d'origine OMEGA de type k, de diamètre inférieur à 0,3 mm, est uniformément relié à la rangée de terminaux. |
|
Les dimensions |
Environ 1200*800*2000 (longueur*largeur*hauteur mm) |
|
Les accessoires |
Équipé de 6 récipients de taille identique ou similaire à celle du four, plus 20 câbles thermocouples de 4 m de longueur. |
Venez avec le récipient d'essai et le couvercle du four à gaz.
|
Charge thermique mesurée en kW |
Taille du pot / mm |
eau de chauffage /kg |
|||||||
|
Diamètre intérieur du pot φA |
Épaisseur du fond C |
Épaisseur de la paroi du pot D |
profondeur du pot H |
rayon d'angle E |
Surface du fond /cm2 |
Qualité du pot /g |
Qualité du couvercle /g |
||
|
> 172 |
200 |
2 |
1.5 |
130 |
2.5 |
314 |
540 |
125 |
3 |
|
2.08 |
220 |
140 |
3 |
380 |
680 |
149 |
4 |
||
|
2.48 |
240 |
150 |
3.5 |
452 |
800 |
177 |
5 |
||
|
2.91 |
260 |
2.5 |
1.8 |
160 |
531 |
965 |
208 |
6 |
|
|
3.36 |
280 |
170 |
615 |
1130 |
290 |
8 |
|||
|
3.86 |
300 |
180 |
707 |
1350 |
323 |
10 |
|||
|
4.40 |
320 |
190 |
804 |
1520 |
360 |
12 |
|||
|
4.95 ¢ |
340 |
200 |
4 |
907 |
1800 |
402 |
14 |
||
|
La tolérance |
± 1% |
± 0.1 |
± 0.1 |
± 1% |
Je ne peux pas.5 |
|
± 5% |
± 5% |
|
