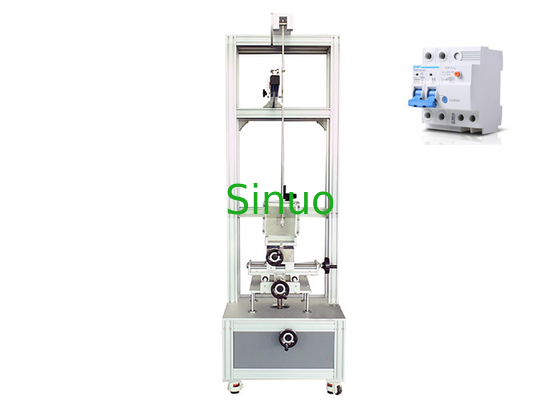

Équipement de test d'impact de pendule d'énergie de disjoncteur d'en 60898-1
| Control mode: | Mécanique | Impact energy: | 0,2, 0,35, 0,5, 0,7, 1,0 |
| Impact element (equivalent mass): | 150g±1g (200g), tête est hémisphère du polyamide R10 | Applied Standard: | En 60898-1 |
| Swing tube: | Longueur 1000 millimètres, diamètre extérieur 9 millimètres, épaisseur de paroi 0,5 m | Size: | WDH=about 600×600×1600mm |
| High Light: | Équipement de test mécanique d'impact de pendule,Équipement de test d'impact du pendule GB10963.1 |
||
Équipement de test d'impact de pendule d'énergie de disjoncteur d'en 60898-1
Aperçu de produit
Cet équipement s'appelle également l'équipement de test de résistance à l'impact. Il adopte une structure plancher-debout et n'exige pas l'installation. Support de spécimen, vers le bas, à gauche et à droite.
Trois les haches avant et arrière sont réglables, et le levier d'oscillation peut ajuster l'angle de version par le pivot, afin de réaliser l'impact de l'avant et du côté de l'échantillon, couvrant des conditions d'essai au choc pour la plupart des produits semblables.
Principe d'équipement :
Conçu selon les conditions d'en 60898-1, référez-vousà l'essaiEha: pendule, élémentd'impact
Il est librement libéré à une certaine taille de baisse (conversion d'angle) par un tube d'oscillation de 1 mètre, et des coups au plus bas point dans la direction verticale
L'échantillon subit la transformation de l'énergie potentielle de la gravité à l'énergie cinétique pour réaliser le but de l'essai au choc sur l'échantillon.
Processus d'essai :
Selon les conditions standard, choisissez le montage pour installer l'échantillon, et l'élément d'impact adapte juste le point d'impact dans l'état libre vertical.
Selon le besoin en énergie standard d'impact de 0.2J, tournez le bras d'oscillation jusqu'à ce que l'aiguille d'échelle indique la taille de baisse du plat d'angle 100mm (conversion d'angle), et fermez à clef le dispositif de libération. Notez que pour l'essai d'énergie prié par d'autres normes, vous pouvez choisir la taille de baisse du plat d'angle suivant les indications de la table ci-dessous. Le dispositif est seulement équipé d'un impact de Massachusetts 0.2kg équivalent.
Retirez le dispositif de version de ressort, l'élément d'impact est sorti librement par le tube de pendule de 1m, et frappe le spécimen au plus bas point dans la direction verticale.
Ajustez le mécanisme gyroscopique pour faire l'échantillon répéter l'essai au choc sur différentes positions d'impact selon la méthode ci-dessus selon les conditions de la norme.
Paramètre technique principal :
| Mode de contrôle | Mécanique |
| Énergie d'impact | 0,2, 0,35, 0,5, 0,7, 1,0 |
| Élément d'impact (la masse équivalente) | 150g±1g (200g), tête est hémisphère du polyamide R10 |
| Tube d'oscillation | Longueur 1000 millimètres, diamètre extérieur 9 millimètres, épaisseur de paroi 0,5 m |
| Taille | WDH=about 600×600×1600mm |
