| Nombre De Pièces: | 1 |
| Prix: | Negotiable |
| Emballage Standard: | Caisse de contreplaqué |
| Période De Livraison: | 30 jours |
| Méthode De Paiement: | T/T |
| Capacité D'approvisionnement: | 10 ensembles/mois |

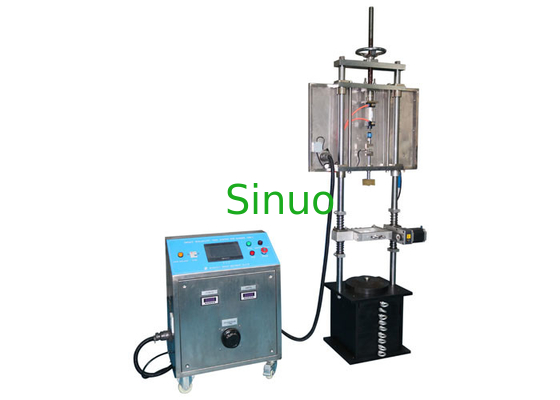

Appareillage électrique d'essai d'impact de longévité de marteau pour le CEI 60745-2 d'outils électriques
Informations sur le produit pour l'appareil d'essai d'impact de durabilité de marteau électrique :
Norme : CEI 60745-2-1 : Règles particulières pour les perceuses et perceuses à percussion, clause 17 ;CEI 60745-2-6 : Règles particulières pour les marteaux, article 17 et figure 103.
Application : cet appareil est applicable au test de durabilité pour les moteurs à main
les outils électriques ne consomment pas plus de 2,5 KW.
Échantillon de test : marteaux électriques, perceuses électriques et perceuses à percussion
Caractéristique : l'appareil de test est conforme aux exigences de la figure 103 de la norme CEI 607465-2-6, chargez le marteau ou la perceuse, faites-le fonctionner par intermittence, vérifiez si un danger électrique ou mécanique apparaît lors de l'utilisation normale du marteau ou de la perceuse électrique.
Les composants de l'équipement sont les suivants :
1, armoire de commande électrique contenant PLC, écran tactile 7 pouces, panneau de commande, charge (tension 0-250V réglable, affichage de la tension et du courant);
2, dispositif mécanique tel qu'illustré à la figure 103, contenant 360 kilogrammes de base en acier, y compris la tête d'impact, la plaque d'acier et la fixation.
Fonctions d'essai pour l'appareil d'essai d'impact de durabilité de marteau électrique :
1. Aucun test de charge :Tous les marteaux, y compris les marteaux avec mode perceuse uniquement, sont montés verticalement dans un appareil d'essai comme illustré à la Figure 103 et fonctionnent à 1,1 fois la tension nominale pendant 12 h, puis à 0,9 fois la tension nominale pendant 12 h.Chaque cycle comprenant une période de fonctionnement de 30s et une période de repos de 90s pendant laquelle l'outil reste éteint.Pendant le test, sur chaque tension de test, marteau placé dans trois directions différentes (horizontale, verticale, verticale), chaque position de l'outil temps de fonctionnement d'environ 4 heures.
2. Essai de charge :Tous les marteaux, y compris les marteaux avec mode de forage uniquement, sont montés verticalement dans un appareillage d'essai comme illustré à la Figure 103 et fonctionnent à la tension nominale ou à la valeur moyenne de la plage de tension nominale, pendant quatre périodes de 6 h chacune, l'intervalle entre ces périodes étant d'au moins 30 min.
Lors de ces essais, les marteaux sont actionnés par intermittence, chaque cycle comprenant une période de fonctionnement de 30s et une période de repos de 90s pendant laquelle l'outil reste éteint.
Pendant les essais, une force axiale pour assurer un fonctionnement stable du mécanisme d'impact est appliquée au marteau à travers un milieu élastique.
Si l'échauffement d'une partie quelconque de l'outil dépasse l'échauffement déterminé lors de l'essai de 12.1, un refroidissement forcé ou des périodes de repos sont appliqués, la période de repos étant exclue du temps de fonctionnement spécifié.
Paramètres techniques pour l'appareil d'essai d'impact de durabilité de marteau électrique :
| Non. | Article | Caractéristiques |
| 1 | Source de courant | 220V/50Hz |
| 2 | Source d'air | 5~8 bars |
| 3 | Commande électrique | PLC et écran tactile de 7 pouces |
| 4 | Tension de charge | 0-250V réglable, affichage du courant |
| 5 | Angle de rotation à vide | 0 °, 90 °, 180 °, peut contrôler manuellement dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre |
| 6 | Taux de rotation à vide | 0-360°/s, préréglé |
| 7 | Temps de mise sous tension | 0-999.9s, préréglé |
| 8 | Temps de mise hors tension | 0-999.9s, préréglé |
| 9 | Temps de test | 0-9999h, préréglé |
| dix | Durée totale des tests | 0-9999h, préréglé |
| 11 | Temps d'interval | 0-9999min, préréglé |
| 12 | Pression de charge | Préréglage 100,125,150,175,200,250,300,350,400N |
| 13 | Tête d'impact | 0,7, 1,4, 2,3, 3,4 kg (y compris la poignée de connexion), utiliser selon le tableau 101 |
| 14 | Bille d'acier | Φ38mm |
| 15 | Plaque d'acier | 100,140,180,220mm, utiliser selon le tableau 101 |
| 16 | Plaque en caoutchouc | Un ensemble de 4, correspondant à une plaque en acier et une base en acier |
| 17 | Socle en acier | poids de base 90 kg, équipé de 9 poids de 30 kg |
| 18 | Dimensions de l'équipement |
Armoire de commande 600mm*400mm*750mm, env.100kg Support d'essai 400mm*400mm*2000mm, env.450kg |
