| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Emballage Standard: | Caisse de contreplaqué |
| Période De Livraison: | 30 jours |
| Méthode De Paiement: | T/T |
| Capacité D'approvisionnement: | 20 ensembles par mois |

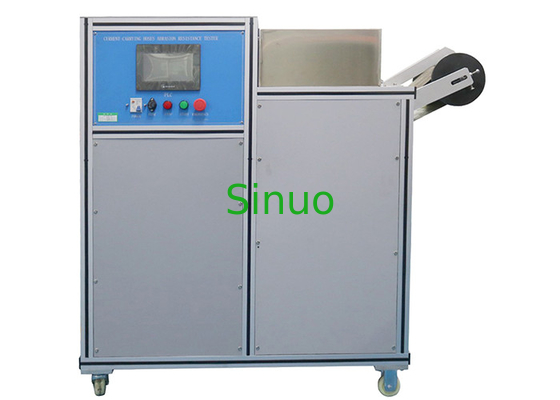

Équipement de test d'abrasion CEI 60335-2 pour tuyau de machine à laver sous tension
Présentation du produit pour l'équipement de test d'abrasion :
Cet équipement de test de résistance à l'abrasion des tuyaux porteurs de courant est conforme à la norme IEC60335-2-2, clause 21.102 figure 101. Convient pour vérifier les aspirateurs ou les tuyaux porteurs de courant des appareils de nettoyage à aspiration d'eau doivent être résistants à l'abrasion.
L'équipement est contrôlé par PLC et exploité par écran tactile.Le moteur entraîne le mécanisme à manivelle pour qu'il tourne à une vitesse de 30 tr/min, et l'échantillon du tube porteur de courant est déplacé 100 fois vers l'avant et vers l'arrière de 300 mm à travers la bielle.En même temps, soutenez le tuyau avec un rouleau lisse rotatif et fixez une bande de tissu abrasif sur le bord extérieur du rouleau, se déplaçant à une vitesse de 0,1 m/min.L'abrasif de la toile émeri est le corindon, et la granulométrie est Pl00 selon les dispositions de la norme ISO 6344-2.L'autre extrémité du tuyau accroche un poids d'une masse de 1 kg comme guide pour empêcher le tuyau de tourner.Dans la position la plus basse, la distance maximale entre le poids et le centre du rouleau est de 600 mm.Après l'essai, l'isolation de base doit être exempte de fuites et l'essai de rigidité diélectrique de 16.3 est effectué entre les conducteurs connectés et la solution saline.
Paramètres techniques pour l'équipement de test d'abrasion :
| Source de courant | AC220V±10%/50-60Hz |
| Contrôle et fonctionnement | Contrôle électrique intelligent PLC, opération d'écran tactile |
| Poste de travail | Une gare |
| Vitesse de rotation de la manivelle | 30r/min, peut être préréglé |
| Distance de déplacement horizontal du tuyau | 300mm |
| Bande de vitesse de déplacement de tissu abrasif | 0,1 m/min |
| Temps d'essai | 0-999999 fois, peut être préréglé |
| Bande abrasive | Granulométrie de corindon P 100, comme spécifié dans la norme ISO 6344-2. |
| Poids de masse | 1 kg |
| La masse a une distance maximale du centre du rouleau | 600 millimètres |
| Taille et poids | 1000×900×1450mm, 180kg |
Procédures de test pour l'équipement de test d'abrasion :
Une extrémité du tuyau est fixée à la bielle du mécanisme à manivelle illustré à la Figure 101. La manivelle tourne à 30 tours par minute, ce qui entraîne l'extrémité du tuyau se déplaçant horizontalement d'avant en arrière sur une distance de 300 mm.
Le tuyau est supporté par un rouleau lisse rotatif sur lequel se déplace une bande de tissu abrasif à une vitesse de 0,1 m/min.L'abrasif est un grain de corindon P 100, tel que spécifié dans la norme ISO 6344-2.Une masse de 1 kg est suspendue à l'autre extrémité du tuyau, qui est guidée pour éviter la rotation.
Dans la position la plus basse, la masse est à une distance maximale de 600 mm du centre du rouleau.
Le test de test est effectué pour 100 tours de manivelle.
Après l'essai, l'isolation de base ne doit pas être exposée et l'essai de rigidité diélectrique de la clause 16.3 est effectué entre les conducteurs connectés ensemble et la solution saline.
Vidéo
Vidéo
Vidéo
Vidéo
Vidéo
|
|
