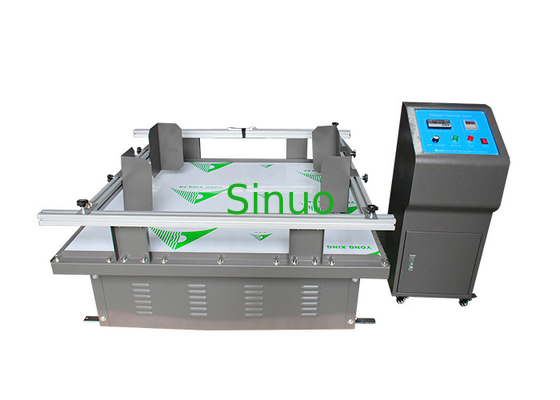

Tableau de simulation des vibrations des transports Tableau de tremblement électromagnétique

Tableau de simulation des vibrations des transports Tableau de tremblement électromagnétique


Vue d'ensemble du produit


Tableau de simulation des vibrations de transport, également connu sous le nom de "tableau de vibrations", simulant les dommages causés par la turbulence du produit pendant le transport automobile,pour déterminer si le produit est capable de résister aux vibrations environnementales, adapté aux industries électronique, mécanique et électrique, optoélectronique, automobile, jouets et autres industries de recherche, développement, contrôle qualité, fabrication.C'est une machine d'essai rare pour vous d'améliorer la qualité du produit et la fiabilité.

Le banc d'essai de simulation des vibrations de transport est adapté aux essais de vibrations de jouets, d'appareils électroniques, de meubles, de cadeaux, de céramiques, de communications, d'équipements, d'ordinateurs et de pièces automobiles, etc.pour vérifier son effet de transport ou son homogénéité de durabilité.

Cette machine selon l'équipement européen et américain similaire restructuration, vibration rotative, en ligne avec les normes de transport européennes et américaines, en ligne avec EN71 ANSI, UL,Pour l'ASTM, ISTA et d'autres normes de test.

Objectif de l'essai

Cette machine est une série de simulations de vibrations contrôlées dans l'expérience pour tester si le produit peut résister à l'essai des facteurs environnementaux de transport ou de vibration dans le cycle de vie,et peut également déterminer les exigences de la conception du produit et des normes de fonctionnementSelon les statistiques, l'amélioration du niveau de conception de 3% augmentera le recyclage de 20% et réduira les dépenses inutiles de 18%.

1- La résistance de la structure.

2- Le relâchement du lien.

3Protéger les matériaux contre l'usure.

4Dommages aux composants.

5Le contact des composants électroniques est faible.

6. court-circuit et instabilité intermittente.

7Déviation de la valeur standard de chaque pièce.

8La table de tremblement de transport simulée détecte à l'avance les pièces défectueuses.

9. Trouver la relation de résonance entre les pièces, la structure, l'emballage et le processus de transport, et améliorer ses facteurs de résonance.

Les prescriptions relatives au banc d'essai simulé des vibrations de transport consistent à confirmer la fiabilité du produit et à détecter les produits défectueux avant de quitter l'usine,et d'évaluer l'analyse de défaillance des produits défectueux afin de devenir un produit de haut niveau et de grande fiabilité.

Principaux paramètres techniques

1. Charge maximale d'essai: 0 à 300 kg

2. Plage de fréquence: 100 ~ 300 tr/min

3- Amplitude de l'amplitude: 25,4 mm

4Mode de vibration: type rotatif (communément appelé type cheval)

5Vitesse simulée: 25 à 40 km/h

6Taille de la table: 1100 × 1300 mm

7- Le garde-corps est de 1200 mm.

8Moteur de commande: moteur à fréquence variable CA

9Les dimensions du banc d'essai: 1100 × 1380 mm

10Taille de la boîte de commande: 370 × 350 × 910 mm

11Voltage de l'alimentation électrique: AC220V 50Hz

12Poids de la machine: environ 550 kg

Introduction à l'essai par vibration

1. Placez le produit d'essai sur la plateforme d'essai vibratoire avec transport normal. Afin d'éviter de sauter de la table et de maintenir la direction,la plateforme d'essai de vibration peut être entourée de cordes;

2La fréquence de vibration doit être juste suffisante pour secouer la marchandise de la table, et la feuille de métal peut être insérée entre l'échantillon et la table,et peut marcher dans l'espace le plus long de l'échantillon (l'épaisseur de la feuille de métal est de 1.5 mm, la largeur est de 50 mm (facultatif);

Exigences environnementales

1. température sur place: 5°C~+28°C ((température moyenne en 24 heures ≤28°C);

2. humidité relative: ≤ 85% RH;

3Conditions d'alimentation électrique: trois fils monophasiques;

4. la plage de tension: AC220V;

5. Plage de fluctuation de fréquence autorisée: (50±0,5) Hz;

6La résistance de mise à la terre du câble PGND est inférieure à 4 ohms.

7L'utilisateur doit configurer le commutateur d'air ou de puissance de la capacité correspondante pour le dispositif sur le site d'installation, et le commutateur doit être indépendant pour l'utilisation du dispositif.
