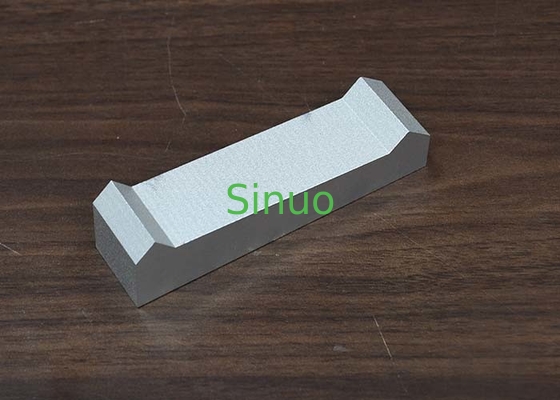

IEC 60335-2-3 Figure 102 Simulation de l'équipement d'essai manuel en acier inoxydable


Méthode d'essai:

22.13 Remplacement:
Les appareils doivent être construits de manière à ce que, lorsque les poignées sont tenues en cours d'utilisation normale, contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
La conformité est vérifiée par inspection, mesure et, le cas échéant, détermination de la hausse de température comme suit.
Les parties adjacentes à la poignée qui pourraient être involontairement touchées sont celles situées à moins de 13 mm du bas de la main.
La figure 102 en combinaison avec une jauge de détection comme indiqué à la figure 103 appliquée comme indiqué à la figure 104 ou à la figure 105.La main simulée est insérée dans l'ouverture de la poignée comme indiqué à la figure 104 ou à la figure 105.Si la forme de la face inférieure de la poignée empêche le contact de la main simulée aux deux points A et B simultanément,la main simulée est déplacée comme le permet l'ouverture d'abord avec un point et ensuite avec l'autre point en contact avec le bas de la poignée.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
Dans les situations où la main simulée ne peut pas être placée sous la poignée (comme les ferres à poignée de main ou les ferres de voyage/compactes),les mesures de température sont effectuées sur la surface définie par la projection verticale de la poignée ou de la surface de saisie sur le corps du fer en plus de 25 mm dans toutes les directions.

Attention!

1Veuillez éviter les chutes et les collisions pour éviter les déformations externes.

2- Exigences pour les conditions environnementales: température 5 ~ 35 °C humidité 45 ~ 75%.
