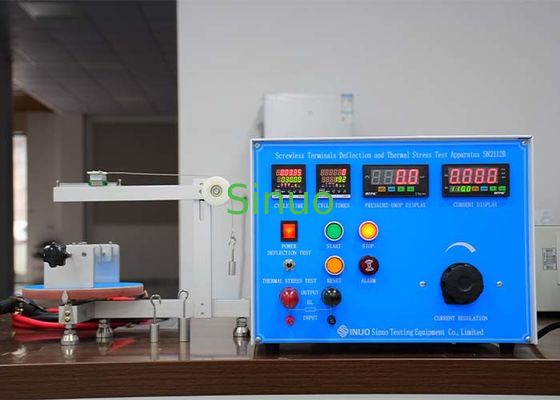

IEC 60884-1 Figure 14 Appareil d'essai de déformation et de contrainte thermique des bornes sans vis
| Deflection angle: | 0 à 360° | Deflection direction: | 30° ± 3° |
| Deflection force: | 0.25N, 0.5N, 1.0N | Number of trials: | 192 cycles |
| On/off time: | 30 minutes, peut être préréglé | Test current: | AC 1 ~ 99,9A ± 3% ± 1A |
| Voltage drop range: | 0~199,9 ± 3% ± 1 mv) | Judgment criteria: | Ne dépassant pas 22,5 mV |
| High Light: | Appareil d'essai des terminaux sans vis pour les contraintes thermiques,appareil d'essai de déflexion des terminaux sans vis |
||
IEC 60884-1 Figure 14 Appareil d'essai de déformation et de contrainte thermique des bornes sans vis
Informations sur le produit:
Ce dispositif est conforme à la norme CEI 60884-1:2022, clause 12.3.11 points a) et b), paragraphe 12.3.12 et figure 14, IEC 60669-1 point 12.3.11, etc.
Il est utilisé pour vérifier si le conducteur rigide solide connecté aux bornes sans vis reste serré, même lorsqu'il a été dévié pendant l'installation normale.Déformation du conducteur et mesure de la chute de tension, pour vérifier la capacité de serrage du terminal sans vis et les performances de contact.Et il est également utilisé pour vérifier si les bornes sans fil peuvent résister aux contraintes électriques et thermiques qui se produisent pendant l'utilisation normale.
L'appareil est facile à utiliser, le courant de charge est réglable, l'appareil d'échantillonnage est fabriqué selon les prescriptions de la norme.
Paramètres techniques:
| Nom des paramètres | Données de paramètres |
| Test de déformation | |
| Énergie électrique | Correspondance avec les conditions d'alimentation locale du client |
| Angle de déformation | 0 à 360° |
| Direction de déviation | Dans n'importe laquelle des 12 directions différant les unes des autres de 30°±3° |
| Force de déflexion | 0.25N, 0.5N, 1.0N |
| Direction de la force appliquée | Perpendiculaire au conducteur non fléchi |
| Courant d'essai | Max.100A |
| Épreuve de contrainte thermique | |
| Nombre d'essais (cycles) | 192 cycles, prédéfinissables |
| Temps d'allumage et d'arrêt | On: 30 minutes, off: 30 minutes, peut être préréglé |
| Courant d'essai | Les éléments suivants doivent être utilisés: |
| Plage de mesure de la chute de tension | 0~199,9 ± 3% ± 1 mv) |
| Critères de jugement | La chute de tension ne doit pas dépasser 22,5 mV |
