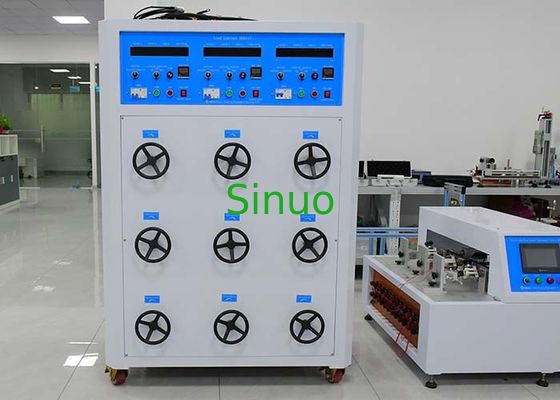

IEC 60884-1 Figure 23 Armoire de charge avec trois stations de sortie courant 30A
| Test Station: | 3 stations | Output Power: | 0 ¥ 10 kW |
| Output Voltage: | 0 ¢ 300 V | Output Current: | 0 ¢ 30A |
| Power Factor: | 0.3 ¢0.98 | Load Power: | 3*10 KVA |
| Capacitive Load: | 70uf, 140uf, 7.3uf | Test Times: | 0~999999 fois |
| High Light: | IEC 60884-1 Armoire à chargement,Cabinet de chargement à trois stations,30A Armoire à chargement |
||
IEC 60884-1 Figure 23 Armoire de charge avec trois stations de sortie courant 30A
Introduction de l'équipement
Les cabines de chargement sont conçues et fabriquées conformément à la norme IEC 60884-1: 2022 clause 20 &21 figure 23; IEC 60669-1:2017 clause 18 &19 etc.Elle s'applique aux installations électriques fixes domestiques et similaires, à l'essai de la capacité de rupture et du fonctionnement normal des interrupteurs et des prises.Le but est d'évaluer si l'interrupteur est capable de résister à l'usage normal de dommages mécaniques et de dommages par fatigue électrique, et si les contacts présentent un phénomène d'adhérence,phénomènes fermés ou déconnectés à long terme, afin d'examiner si les échantillons d'essai sont trop usés et ont d'autres conséquences néfastes.
L'avant est le panneau de commande de l'opérateur, les panneaux sont fabriqués en plaque d'aluminium de haute qualité, artisanat de couleur de sablage de gravure, attrayant et durable.Il y a des instruments d'affichage du commutateur de puissance/courant/tension et du facteur de puissance/puissance, commutateurs de puissance de charge, indicateurs d'état, boutons de démarrage et d'arrêt, commutateurs de capacité, commutateurs de charge et alarmes, etc. Ci-dessous correspondent aux boutons de régulation de la tension de sortie,des boutons de régulation de la tension de sortie et des boutons de régulation du facteur de puissanceL'intérieur de la boîte de chargement est refroidi par un fort vent de convection.À l'arrière de la boîte de chargement il y a des terminaux de connexion de fil, la boîte de charge produit une tension et une puissance de courant pendant la détection en connectant le fil aux échantillons d'essai sur la machine d'essai d'endurance.
Paramètres techniques:
| Énergie |
AC220 à quatre fils triphasés ± 10% / 60 Hz. Remarque: doit avoir un fil neutre. |
| Station d'essais | 3 stations, sortie indépendante |
| Méthode de commande électrique | Contrôle des boutons |
| Voltage de sortie | 0 ′ 300 V, précision ± 0,5%, affichage numérique |
| Courant de sortie | 030A, précision ± 0,5%, affichage numérique |
| Facteur de puissance | 0.3 ¢0.98, précision ± 0,5%, affichage numérique |
| Puissance de sortie | 010 kW, précision ± 0,5%, affichage numérique |
| Type de charge | Résistant, inducteur, capacitif trois en un, commutable |
| Charge de capacité | 70uf, 140uf,7.3uf sont commutables |
| Résultats de charge | Optionnel pour chaque sortie de charge et sortie de charge distincte |
| Temps d'essai | 0~999999 fois, peut être préréglé |
| Capacité d'alimentation électrique par charge | 3*10 KVA |
| Alarme de dépassement | La limite supérieure du courant de sortie est de 30 A, coupée automatiquement si elle dépasse 32 A. |
| Dimensions et poids | Approximativement: 1200×800×1800mmW×D×H, 450kg |
