IEC 60335-2-2 Clause 21.101 Équipement d'essai complet pour les tuyaux à courant

IEC 60335-2-2 Clause 21.101 Équipement d'essai complet pour les tuyaux à courant

Informations sur le produit

Norme: IEC60335-2-2:2009 10121 ans.10221 ans.10321 ans.104.

Exemplaire et limites: tuyaux d'aspirateur, tuyaux d'appareil de nettoyage par aspiration, tuyaux de machine à laver

Objectif de l'essai: Utilisé pour évaluer la résistance mécanique des tuyaux d'aspirateur en termes de résistance à l'extrusion, à l'abrasion, à la flexion et à la torsion.

Principe de l'essai

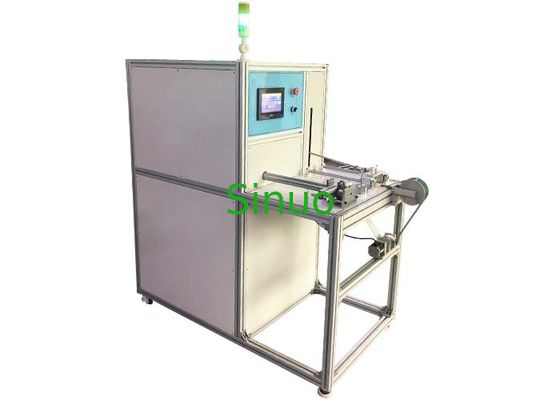

Cet équipement est un équipement de test complet quatre en un. Il adopte le contrôle PLC, le fonctionnement de l'écran tactile et contrôle le moteur pour entraîner le bras mécanique pour réaliser divers tests.

1Test de résistance à l'extrusion: un moteur contrôlé par le système est utilisé pour entraîner le capteur afin d'appliquer une valeur de force.Une plaque de pression de 100*50 mm (arrondissement des coins R1mm) est pressée sur l'échantillon à 350 mm de l'extrémité du tuyau à une vitesse de 50±5 mm/min., atteignant 1500N Après la libération, il retournera automatiquement à l'origine.

2Test de résistance à l'abrasion: le mécanisme de manivelle tourne à une vitesse de 30 r/min, et l'échantillon de tuyau transportant le courant est fait pour faire 100 fois un aller-retour de 300 mm à travers la tige de raccordement.En même temps, le tuyau est soutenu par un rouleau lisse tournant et une ceinture en tissu émeraude est fixée au bord extérieur du rouleau, se déplaçant à une vitesse de 0,1 m/min. L'abrasif du tissu émeraude est émeraude,et la taille des particules est Pl00 selon l'ISO 6344-2Un poids de masse de 1 kg est suspendu à l'autre extrémité du tuyau comme guide pour empêcher le tuyau de tourner.la distance maximale entre le poids et le centre du rouleau est de 600 mmUne fois l'essai terminé, l'isolation de base ne doit pas fuir et l'essai de résistance électrique de 16,3 doit être effectué entre les conducteurs connectés et la solution saline.

3Test de résistance à la flexion: le système contrôle le moteur pour entraîner le mécanisme excentrique pour soulever le bras robotique (à 40±1°).et la machine s'arrête automatiquement quand le nombre de fois est atteint.

Au cours de l'essai, l'extrémité du tuyau porteur de courant destiné à être raccordé à la tête de nettoyage de puissance est fixée sur le bras pivotant du dispositif.La distance entre l'axe du bras pivotant et le point où le tuyau s'étend dans le composant rigide est de 300 ± 50 mm.Un poids d'une masse de 5 kg est suspendu à l'autre extrémité du tuyau (le poids peut glisser le long de la rampe de poids), le bras de pivotement s'élève de l'horizontale à 40°±1°,et le cycle est répété 2500 fois. Puis tournez l'extrémité du tuyau à 900 et répétez le test ci-dessus 2500 fois. Une fois le test terminé, effectuez un test de résistance électrique sur l'échantillon.

4Test de résistance à la torsion: le système contrôle le moteur pour entraîner l'arbre rotatif à tourner et à tordre l'échantillon.l'extrémité du tuyau porteur de courant est fixée sur le dispositif tournant de l'équipement (auto-suspendu)Chaque cycle tourne 5 fois vers l'avant et 5 fois vers l'arrière à une vitesse de 10 tr/min et effectue 2000 essais de cycle.effectuer un essai de résistance électrique sur l'échantillon

Paramètres techniques
