Appareil d'essai de l'abrasion à trois stations de prise d'isolation à manche de pression et de charge 4N CEI 60884
| Standard clause: | La norme IEC 60884 prévoit la clause 24.8 | Standard figure: | Figure 31 |
| Test Stations: | Troisième gare | Drive mode: | Mode électrique |
| Test Stroke: | 9 mm | Pressure load: | 4N |
| Abrasion rate: | 30 mouvements par minute | Test times: | 0-999999 fois, réglable |
| High Light: | Appareil d'essai d'abrasion à fourchette isolante 4N,appareil d'essai d'abrasion à trois stations |
||
Appareil d'essai de l'abrasion à trois stations de prise d'isolation à manche de pression et de charge 4N CEI 60884
Informations sur le produit:
La norme: CEI 60884-1:2022, clause 24.8, figure 31, BS1363-1: 2012 figure 9.
Exemplaire et limitations: boîtier isolant pour la fiche.
Objectif de l'essai: Convient pour tester la résistance à l'usure des coques isolantes des bouchons
Principe d'essai: le moteur entraîne le mécanisme excentrique pour obtenir un grattage réciproque de la gaine de verrouillage.
Structure du bâtiment
Il est constitué d'un faisceau transversal placé horizontalement et d'une base de pinceau en mouvement linéaire.L'extrémité de la poutre transversale est équipée d'une tête en U pliée à partir d'un fil d'acier court d'un diamètre de 1 mm (deux points de la poutre transversale en U sont fixés verticalement sur la poutre transversale)Le bord inférieur du fil d'acier en forme de U est une pièce de travail droite de 6 mm. Le bord inférieur droit de 6 mm du fil d'acier en forme de U est pressé sur le manche d'isolation du verrou.et le moteur entraîne le siège de l'appareil équipé d'un verrou pour faire marche arrière-arrière, de sorte que le fil d'acier frotte contre l'échantillon d'isolation du verrou pour l'essai.

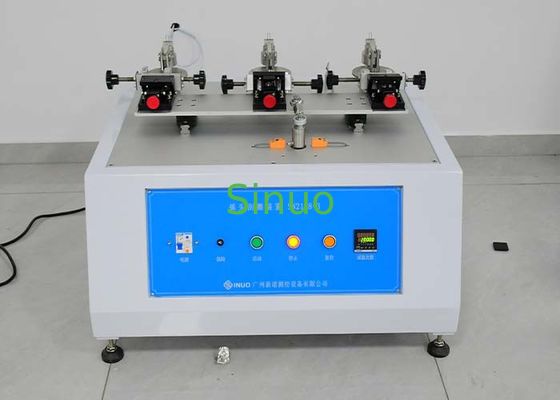

L'équipement adopte une structure synchrone à trois stations, comme indiqué ci-dessous:
Paramètres techniques:
| Station d'essais | Trois stations synchrones |
| Mode de conduite | Mode électrique |
| Taux d'abrasion |
30 fois/minute, une pour chaque aller-retour |
| Temps d'essai | 0-999999 fois, réglable |
| Charge sous pression | 4N |
| Fil de grattage |
Φ1 mm, longueur effective 6 mm |
| Temps d'essai | Plus d'un mètre, course fixe |
| Mécanisme de réglage de l'angle |
Le luminaire est équipé d'un mécanisme de réglage d'angle, assorti de broches à huit en forme interne et de broches droites conventionnelles de la norme européenne. Il est équipé d'une jauge d'inclinaison de 10°.Après l'installation du spécimen, la jauge peut être utilisée pour calibrer directement la position de 10°.
|
| Énergie électrique | AC220V ± 10%/50-60 Hz |
| Taille de l'équipement | Le débit d'air doit être supérieur ou égal à: |
| Poids de l'équipement | Environ 130 kg |
