IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées
  • Nom
  • Nom
  • Nom
  • Nom

IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées

Nombre De Pièces: 1
Prix: Customized
Emballage Standard: boîtier en contreplaqué
Période De Livraison: 20 jours
Méthode De Paiement: T/T
Capacité D'approvisionnement: 10 ensembles par mois
Détails Informations
Description du produit
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Sinuo
Certification
Calibration Certificate (Cost Additional)
Numéro de modèle
Pour les produits de la catégorie 1
La norme:
La norme IEC 60670-1 prévoit la clause 12.11
Échantillon:
Boîtes de montage cachées
Angle réglable:
45°
Poids de base:
72 ± 0,1N
Station d'essai:
Station simple
Poids supplémentaire:
8 ± 0,1N
Mettre en évidence:

Appareil de test de fermeté de la boîte de montage intégrée

,

Appareil de test de fermeté de la boîte de montage

,

IEC 60670-1 Appareil d'essai de la fermeté de la boîte de montage

Description du produit



IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées





Informations sur le produit:



Norme: le dispositif est conçu et fabriqué conformément aux prescriptions de la norme IEC60670-1, clause 12.11, figure 12, 13, 14.

Échantillon: boîtes et boîtiers de montage cachés et semi-cachés classés selon la section 7 de la norme IEC60670-1.2.1.

Objectif et principe de l'essai: Boîtes ou boîtiers de montage cachés ou semi-cachés sur des murs, plafonds et planchers solides, après leur installation correcte conformément aux instructions du fabricant.Et le dispositif de fixation intégré doit assurer que l'échantillon peut être correctement installé sur le mur, plafond et plancher, et doivent être en mesure d'assurer une utilisation normale sans déplacement ni chute.

Cet essai simule le montage normal de la boîte de montage, et le poids principal est utilisé pour appliquer une force de (72 ± 0,1) N dans la direction verticale.1) N est abaissé de 50 mm à 10 fois le poids principalAprès l'essai, le déplacement de la boîte de montage sur la plaque de montage ne doit pas dépasser 0,5 mm, afin de vérifier la fermeté du dispositif de fixation de la boîte de montage.



IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées 0

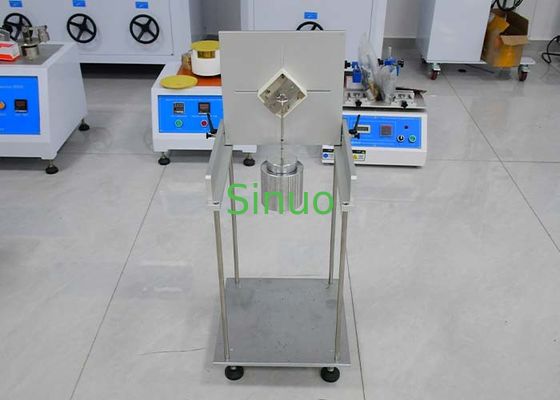

Structure et caractéristiques des équipements:



Le dispositif est constitué d'une plaque de fixation supérieure, d'un mécanisme de réglage de l'angle, d'un poids principal F, d'un poids supplémentaire G, d'une boîte de fixation et d'un dispositif de fixation auxiliaire.Le poids des accessoires est de 1/10 du poids total.

Les dimensions de l'équipement: environ 350 × 350 × 600 (mm) de large × D × H, poids de l'équipement: 25 kg





Paramètres techniques:



Station d'essais Unique
Plaque supérieure de montage

Avec de longues fentes pour les vis de montage en forme de croix, la plaque de montage peut être fixée à l'échantillon.

IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées 1

IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées 2


Configuration du poids

Poids principal: 72±0,1 N x1;

Poids supplémentaire: 8±0,1N x1;

Note: le poids du poids principal inclut le poids du crochet correspondant
Boîte de montage

Il peut être utilisé pour monter des boîtes de montage cachées ou semi-cachées intégrées.

Boîte de montage standard selon la taille de l'échantillon du client

IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées 3
Appareil de fixation

Un ensemble, utilisé pour verrouiller le dispositif de fixation sur le trou de montage de l'échantillon

IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées 4



IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées 5



IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées 6



IEC 60670-1 Épreuve de fermeté des boîtes de montage embarquées 7
