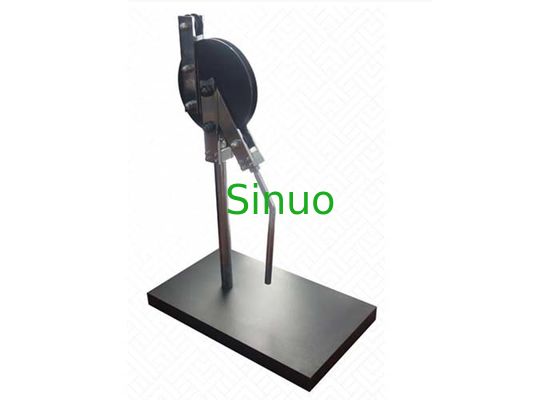

IEC 61386-21 Figure 101 Appareils de flexion pour conduits métalliques et composites
| Applied Standard: | Le nombre d'équipements utilisés | Applied Clause: | La clause 10.4.101 |
| Sample conduit diameter: | 16/20/25 mm | Inner bending radius: | Pour les véhicules à moteur électrique |
| Outer bending radius: | 113/141/178 mm | Groove radius: | 8.1/10.1/12.7 mm |
| High Light: | Appareils de flexion selon la norme IEC 61386-21,Appareils de flexion de conduits métalliques,Appareils de flexion de conduits composites |
||
IEC 61386-21 Figure 101 Appareils de flexion pour conduits métalliques et composites
Informations sur le produit:
Applicable à l'essai de résistance thermique de divers boîtiers semi-rigides et tuyaux ondulés, pour déterminer la valeur de résistance thermique requise du tuyau et ainsi déterminer sa résistance thermique.Il est conforme à la norme GB20041.21-2008 "Exigences particulières relatives au système de conduits de gestion des câbles pour le système de conduits rigides", GB/T14823.2 "Exigences particulières relatives aux conduits d'installation électrique - conduits plats de matériaux isolants rigides".Et JG3050 "Conduits électriques isolants et accessoires pour bâtiments" et ZBG33008 "Câbles et tubes ondulés en plastique au chlorure de polyvinyle". IEC 61386-21 Partie 10.4.101 et figure 101 et autres prescriptions
Paramètres techniques:
Tableau de sélection des spécifications des appareils:
| Nom de l'article | Spécification | ||
| Diamètre du conduit d'échantillonnage (mm) | 16 | 20 | 25 |
| Radius de courbure interne (mm) | 96 | 120 | 150 |
| Radius de flexion extérieur (mm) | 113 | 141 | 178 |
| Radius de la rainure (mm) | 8.1 | 10.1 | 12.7 |
| Poids (kg) | 26 | 32 | 41 |
| Dimension (mm) | 300*500*710 | 300*500*770 | 300*500*840 |
