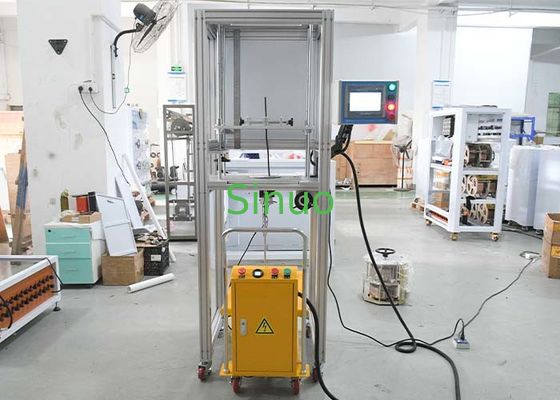

Testeur de contraintes terminales pour connecteurs sans vis et filetés

Testeur de contraintes terminales pour connecteurs sans vis et filetés

Informations sur le produit:

Ce dispositif d'essai est conforme à la norme UL486A-B, paragraphe 9.3.2.1, article 9.3.2.3, article 9.3.2.4 et le tableau 26 et la figure 6, IEC60947-1, etc.

Exemplaires et restrictions: bornes à vis, bornes sans fil et connecteurs.

Objectif de l'essai: Examiner si les bornes à vis et les bornes sans fil peuvent résister aux contraintes mécaniques qui surviennent pendant une utilisation normale.Il est principalement utilisé pour juger si la conception et la structure du bloc terminal de serrage du fil répondent aux exigences de ne pas endommager excessivement le fil lors du serrage du fil.

Principe d'essai: utilisation de la structure de vis du rail de guidage. Le nombre de tests peut être prédéfini avant utilisation. Lorsque la valeur définie est atteinte, la machine s'arrête automatiquement et sonne un signal d'alarme.

Paramètres techniques:

Système de contrôle:
Équipé d'un contrôle PLC et d'une interface tactile intuitive pour un fonctionnement facile.
Les paramètres d'essai tels que la vitesse et les temps d'essai peuvent être préréglés.

Conception mécanique:
Station d'essai unique entraînée par un servo de précision.
Disque rotatif à double trou de diamètre de rotation Ø76 mm.
La vitesse de rotation réglable (515 tours par minute), avec UL486A-B nécessitant 9 tours par minute.
Le nombre d'essais (0999999) et la durée de l'essai (09999 min) peuvent être réglés; arrêt automatique et alarme à l'achèvement.

Système de fixation flexible:
Une pince de centralisation et de verrouillage adaptée aux blocs terminaux jusqu'à 60 × 70 × 90 mm.
La conception de changement rapide permet le remplacement rapide des luminaires.
Plaque de montage supplémentaire de 300 × 250 mm, interchangeable avec la pince principale.
Distance de montage réglable jusqu'à 120 mm du centre de rotation.

Réglage de charge et de hauteur:
L'ensemble de poids modulaire offre 24 niveaux allant de 0,7 kg à 109 kg, crochet compris.
Plage de réglage manuel de la hauteur: 250×800 mm, avec marquage à l'échelle.
Équipé d'un mécanisme de levage électrique et d'un grand plateau de poids pour la stabilité.

Exemple de logement:

Diamètres de coque compatibles avec la norme UL486A-B: 6,4 mm à 54 mm.
Prend en charge les dimensions des échantillons terminaux conformément au tableau 26 de la norme UL486A-B.

Énergie électrique:
Il fonctionne à 220 V, 50 Hz.
