Plateforme de test d'impact vertical pour la résistance à l'impact d'échantillons imprimés en 3D
  • Nom
  • Nom
  • Nom

Plateforme de test d'impact vertical pour la résistance à l'impact d'échantillons imprimés en 3D

Nombre De Pièces: 1
Prix: Customized
Emballage Standard: Boîtier en contreplaqué
Période De Livraison: 40 jours
Méthode De Paiement: T/T
Capacité D'approvisionnement: 10 ensembles par mois
Détails Informations
Description du produit
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Sinuo
Certification
Calibration Certificate(Cost Additional )
Numéro de modèle
Résistance à l'humidité
Échantillon d'essai:
Échantillon imprimé en 3D sur métal
Station d'essai:
1 station
Boule en acier:
La taille peut être adaptée aux besoins du client
Hauteur de chute:
200–1800 mm
Énergie d'impact:
Calculé par E = mgh, jusqu'à 423 J
Cycles d'essai:
0–999 999, préréglable
Mettre en évidence:

Plateforme d'essai d'échantillons imprimés en 3D

,

Plateforme d'essai de résistance aux chocs

Description du produit



Plateforme de test d'impact vertical pour la résistance à l'impact d'échantillons imprimés en 3D





Informations sur le produit :



Cette plateforme de test est conçue sur mesure et fabriquée strictement selon les exigences du client. Elle est spécialement développée pour vérifier la résistance à l'impact des échantillons imprimés en 3D et sert de dispositif spécialisé de test de résistance mécanique. Elle convient aux organismes de certification et aux laboratoires d'usine.

Le système se compose d'un mécanisme de libération par électro-aimant, d'un élément d'impact, d'un cadre et d'un système de contrôle. Contrôlé via un automate programmable (PLC), la hauteur de chute est réglable via un écran tactile et peut être commandée à distance. Le système est doté d'un levage électrique, d'une adsorption automatique de la bille magnétique et prend en charge les tests de chute répétés.



Objectif, principe et structure:



Cette machine d'essai est principalement utilisée pour les tests de résistance à l'impact d'échantillons imprimés en 3D en métal.



Principe de fonctionnement :

Selon la norme Ehc pour les essais de chute verticale au marteau, l'élément d'impact (une bille d'acier de Φ180 mm pesant 24 kg) tombe librement d'une hauteur définie à travers un tube de guidage, frappant l'échantillon verticalement. Le système convertit l'énergie potentielle gravitationnelle en énergie cinétique pour effectuer des tests d'impact sur l'échantillon.

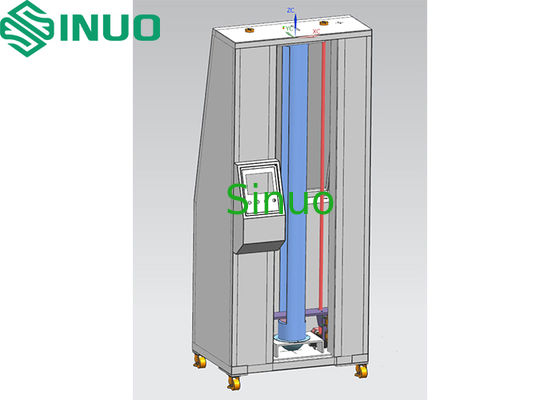

Structure :



Plateforme de test d'impact vertical pour la résistance à l'impact d'échantillons imprimés en 3D 0

Spécifications techniques:



N° Article Spécification
1 Alimentation CA 220V 50Hz, 1 kW
2 Système de contrôle Contrôle par automate programmable (PLC), fonctionnement sur écran tactile
3 Échantillon d'essai Échantillon imprimé en 3D en métal, taille maximale 20 × 20 × 20 cm
4 Poste d'essai 1 poste
5 Bille d'acier Φ180 mm, 24 kg
6 Hauteur de chute 200–1800 mm, réglable via l'écran tactile
7 Énergie d'impact Calculée par E = mgh, jusqu'à 423 J
8 Tube de guidage de chute Tube dédié pour chaque impacteur, ajustement avec faible jeu
9 Point d'impact Position fixe et constante grâce à la chute guidée
10 Cycles d'essai 0–999 999, pré-réglable
11 Processus d'essai Levage par électro-aimant, libération manuelle ou automatique
12 Structure du cadre Cadre en acier renforcé, conçu pour résister aux fortes contraintes
13 Dimensions (L×P×H) Environ 1000 × 700 × 2300 mm
14 Poids 250 kg




Configuration principale du système :



Composant Marque
Armoire électrique Sinuo
Automate programmable (PLC) Mitsubishi
Écran tactile Weintek
Composants électriques FUJI, Schneider, Omron, Chint
Électro-aimant National
Rail de guidage Taijia
Cadre Sinuo
Fixation Sinuo
Logiciel Sinuo

Plateforme de test d'impact vertical pour la résistance à l'impact d'échantillons imprimés en 3D 1
