Testeur de résistance à la flexion des tuyaux à courant IEC60335-2 Station 5

Testeur de résistance à la flexion des tuyaux à courant IEC60335-2 Station 5

Informations sur le produit:

Ce dispositif est conforme à la norme IEC60335-2-2, point 21.103, CEI 60312, point 6.9La conformité est vérifiée par l'essai suivant.

L'extrémité du tuyau destiné à être relié à la tête de nettoyage motorisée est fixée au bras pivotant de l'équipement d'essai indiqué à la figure 17.La distance entre l'axe de pivotement du bras et le point où le tuyau pénètre dans la partie rigide est de 300 mm ± 50 mm.Le bras peut être soulevé de la position horizontale par un angle de 40°±1°. A mass of 5 kg is suspended from the other end of the hose or from a convenient point along the hose so that when the arm is in the horizontal position the mass supported and there is no tension on the hose.

Échantillons d'essai et limites:

Des tuyaux d'aspirateur, des tuyaux d'appareil de nettoyage à aspiration, des tuyaux d'eau pour machine à laver.

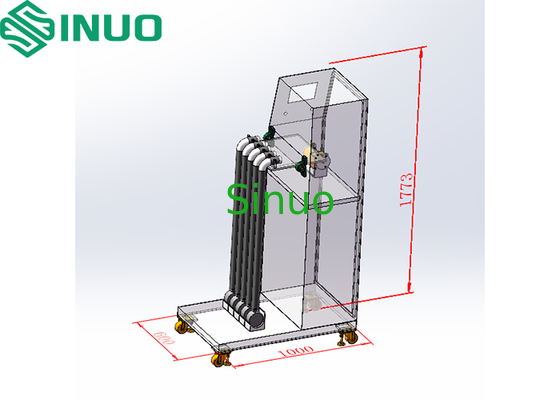

Structure de l'équipement

Paramètres techniques:

Principe d'essai:

Utilise la commande PLC et le fonctionnement à écran tactile. Contrôle le moteur pour entraîner le mécanisme de roue excentrique pour soulever le bras mécanique (jusqu'à 40°±1°).Le nombre d'essais et la vitesse peuvent être prédéfinis,l'appareil s'arrête automatiquement à l'arrivée du nombre prédéfini.

Fixer l'extrémité du tuyau flexible porteur de courant destiné à être raccordé à la tête de nettoyage à puissance au bras pivotant du dispositif (distance à la partie rigide: 300±50 mm).Accrochez un poids de 5 kg à l'autre extrémité du tuyau (le poids peut glisser le long de la plaque de glissement de poids).Le bras pivotant se soulève de l'horizontale à 40°±1°, répète 2500 cycles.Faites pivoter l'extrémité du tuyau de 90° et répétez l'essai ci-dessus pendant 2500 cycles supplémentaires.Après avoir terminé,effectuer un essai de résistance électrique sur l'échantillon.
