Testeur de fusible thermique intelligent CEI 60691 0-300A Équipement d'essai d'endurance et de surcharge
| Fuse Rating: | 45A | Test Current: | 3,0 ~ 300,00a |
| Test Current Range: | 0 ~ 300A | Test Voltage Range: | 0 ~ 20V |
| Time Setting Range: | 1s ~ 99S | Fuse Time Range: | 10 ms ~ 99s |
| Test Time Accuracy: | ≤ 1% | Test Cycles: | 1 ~ 9999 fois |
| High Light: | Testeur de fusible thermique CEI 60691,Équipement d'essai de surcharge 300A,Testeur de durée de vie des interrupteurs avec garantie |
||

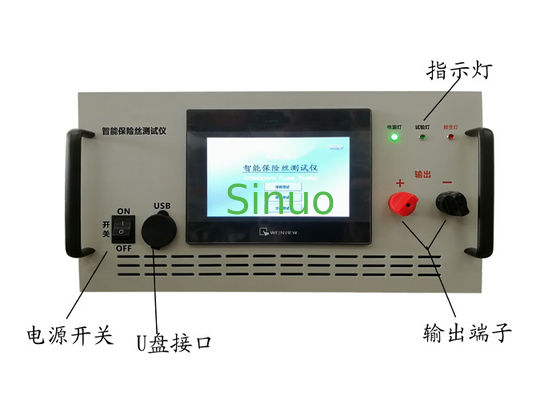

IEC 60691 Testeur de fusible thermique intelligent 0-300A Équipement d'essai d'endurance et de surcharge
Description du produit
Le testeur de fusible thermique intelligent est un instrument spécialisé conçu pour tester les performances de petits fusibles, y compris le temps de soufflage du fusible et la mesure du courant.1er janvier 2015Les autorités compétentes doivent fournir aux autorités compétentes des informations sur les mesures prises par les autorités compétentes pour les contrôler.4, et les normes IEC 60691-2023 pour les exigences de test des fusibles, de résistance et de surcharge. Équipé d'un écran tactile de 7 pouces pour l'affichage et le réglage des paramètres et contrôlé par un processeur ARM,ce testeur programmable fournit des courants d'essai jusqu'à 300A. Doté d'un fonctionnement intelligent, d'une haute précision et d'une sécurité fiable, il est une solution idéale pour les applications de test des fusibles.
Caractéristiques
-
Conception avancée d'alimentation en courant continu avec topologie de pont complet / demi-pont à tension nulle et contrôle PWM pour une réponse dynamique rapide et une grande précision de la tension et du courant de sortie.
-
Les modes de tension et de courant constants peuvent être programmés.
-
Prend en charge quatre modes d'essai: essai de soufflage du fusible (M1), essai d'endurance (M2), essai par étape (M3) et essai de surcharge (M4).
-
Temps de réponse ultra-rapide dans la gamme des millisecondes.
-
Fonctions de protection multiples (surtension, sur courant, etc.), avec coupure automatique et alarme sonore/visuelle.
-
Efficacité de conversion élevée avec technologie de commutation ZVZCS.
-
Enregistrement des données en temps réel pour une analyse et une analyse faciles.
-
Commutation fluide et précise entre tension constante et courant constant sans dépassement.
-
Interface à écran tactile de 7 pouces avec contrôle numérique complet pour un fonctionnement convivial.
Spécifications techniques
| Nom de l'article | Spécification |
|---|---|
| Voltage d'entrée | AC 220V ± 10% |
| Classification des fusibles | 45A |
| Fréquence d'entrée | 50 Hz / 60 Hz |
| Environnement de fonctionnement | Température: 10°C à 40°C, Humidité: ≤ 75% RH |
| Couleur | De couleur gris-blanc |
| Le poids | Environ 25 kg. |
| Plage de courant d'essai | 0 ~ 300 A |
| Plage de tension d'essai | 0 ~ 20V |
| Modes de test | Test du temps de fonctionnement du fusible M1, test d'endurance M2, test de marche M3, test de surcharge M4 |
Épreuve du temps de mise en place du fusible M1
| Nom de l'article | Spécification |
|---|---|
| Courant d'essai | 3.0 ~ 300.00A |
| Plage de réglage de l'heure | 1 à 99 |
| Plage de temps du fusible | 10 ms ~ 99 s |
| Précision du temps de test | ≤ ± 1 ms + 0,3%RD (RD = temps de fonctionnement réel) |
| Temps de fonctionnement | 1s ~ 59m59s |
Épreuve d'endurance M2
| Nom de l'article | Spécification |
|---|---|
| Courant d'essai | Pour les appareils à commande numérique |
| Temps d'allumage et d'arrêt | Jusqu'à 9999h59m59s |
| Précision du temps de test | ≤ 1% |
| Cycles d'essais | 1 ~ 9999 fois |
Épreuve par étape M3
| Nom de l'article | Spécification |
|---|---|
| Plage de courant initiale | Pour les appareils à commande numérique |
| Réglage du courant final | 0 ~ 300 000 A |
| Valeur de courant d'étape | 0.5A ~ 1A |
| Plage de temps de maintien de l'étape | Jusqu'à 9999h59m59s |
| Précision du temps de test | ≤ 1% |
Épreuve de surcharge M4
| Nom de l'article | Spécification |
|---|---|
| Portée actuelle | 3 ~ 300.00A |
| Réglage de la durée | 1 ~ 20 ms (par défaut: 3 ms) |
| Réglage de l'intervalle | 1 ~ 99s (par défaut: 10s) |
| Cycles d'essais | 1 ~ 9999 fois |
Autres paramètres
| Nom de l'article | Spécification |
|---|---|
| Le moniteur. | Écran tactile de 7 pouces |
| Méthode de contrôle | Contrôle du MRA |
| Fonctions de protection | Protection contre les surtensions, les surtensions et les surtensions avec alarme sonore |
| Le stockage des données | Prend en charge l'enregistrement des données d'essai |
| Fonction USB | Prend en charge le lecteur flash USB pour l' exportation de données |
| Équipement d'essai | 1 jeu (échantillon fourni par l'utilisateur) |
| Dimensions de référence | Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. |
