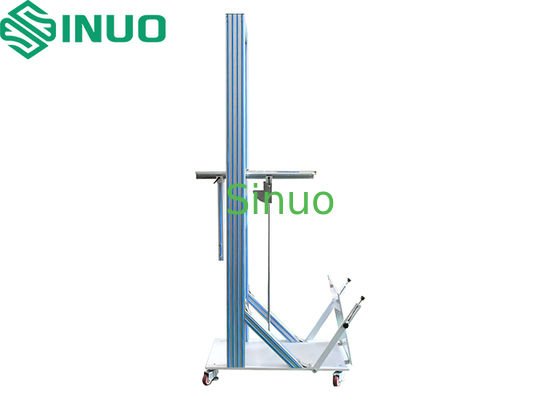

Appareil d'essai de choc au pendule à haute énergie IEC60598-1 IK08
| Applied Standard: | CEI60068-2-75, CEI60598-1 | IK Code: | De IK00 à IK11 |
| Pendulum Tube: | Longueur:1000 mm, Diamètre:15,9 mm | Striking Material: | Acier inoxydable |
| Impact Height: | 200-1 200 mm | Control Method: | Manuel |
| High Light: | Testeur de choc au pendule IEC60598-1,Appareil d'essai de choc IK08,Équipement d'essai électrique à haute énergie |
||
- IEC60068-2-75:2014 "Essais d'environnement pour les produits électriques et électroniques - Essai Eh : Essais au marteau"
- IEC60598-1:2017 "Luminaires - Exigences générales et essais"
- IEC62262:2002 "Degrés de protection contre les impacts mécaniques externes (code IK)"
- Structure de chariot avec mobilité pour le positionnement gauche/droite
- Hauteur du point d'impact réglable via un mécanisme de guidage à vis
- Angle d'impact réglable de 0° à 90°
- Tube pendulaire de 1 m pour la libération libre de l'élément de frappe
- Plaque de base en fer avec revêtement de peinture cuite au four automobile
- Construction de cadre en alliage d'aluminium
- Tête de marteau en acier inoxydable
| Éléments de frappe (Énergie/J) | 5J (IK08) |
| Masse équivalente | 1,7 kg (voir Tableau 1) |
| Matériau des éléments de frappe | Acier |
| Tube pendulaire | 1000 mm de longueur, 15,9 mm de diamètre extérieur, tube en acier de 1,5 mm d'épaisseur de paroi |
| Point d'impact | Course de 200-1200 mm, réglable manuellement via un volant |
| Hauteur de chute | 0-500 mm avec affichage d'échelle |
| Fixation et libération de l'élément de frappe | Fixation à verrou mécanique, libération manuelle |
| Plaque de base | Plaque d'acier épaisse supportant la charge |
| Mobilité | Roulettes pour le positionnement |
| Fonction anti-impact secondaire | Non |
| Code IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Énergie / J | a | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 |
Note 2 : La représentation à deux chiffres empêche toute confusion avec les indicateurs d'énergie à un seul chiffre dans d'autres normes.
a : Non protégé selon cette norme
