Système de mesure vidéo avec fonction de pointe et mesure directe de balayage de contour 2D
| Measurement Stroke: | 300 × 200 × 200 mm | Overall Dimensions: | 1200 × 700 × 1540 mm |
| Table Load: | 30 kg | Operation Mode: | Manuel |
| Magnification: | Optique 0,7×–4,5× | Measurement Software: | Mesure 2D |
| Linear Scale: | Échelle de haute précision de 0,5 µm | Accuracy: | (2,0 + L/200) µm |
| High Light: | Système de mesure vidéo avec numérisation 2D,Testeur de durée de vie du commutateur avec mesure de contour,Système de mesure vidéo point-et-mesure |
||
Système de mesure vidéo avec fonction de pointe et mesure directe de balayage de contour 2D
Informations sur le produit:

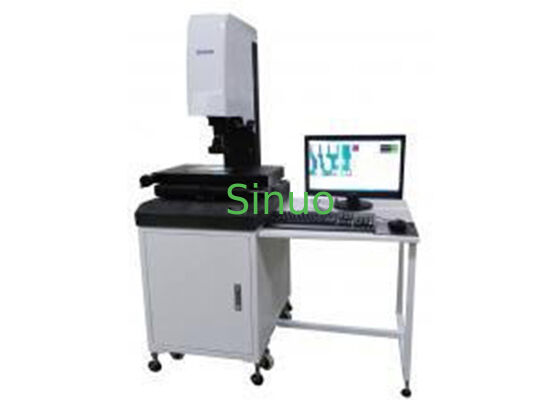

Le système de mesure vidéo JVB300H est un instrument de métrologie de vision 2D à haute précision basé sur le granit conçu pour une inspection dimensionnelle précise, une mesure de contour,et contrôle qualité des composants complexesIl est largement utilisé dans l'électronique de précision, les connecteurs, l'outillage, les pièces métalliques, le moulage par injection, les semi-conducteurs, les composants automobiles, les laboratoires et les départements de métrologie industrielle.
Caractéristiques du produit:
La base et la colonne en granit de haute dureté et de haute précision assurent une stabilité et une durabilité exceptionnelles.
Lumière de surface et de contour LED réglable, offrant un éclairage uniforme avec une faible production de chaleur.
L'objectif zoom continu permet un réglage en temps réel du grossissement pendant la mesure.
Les axes X/Y adoptent une structure linéaire de rail de guidage et de glissement, améliorant la rigidité et la répétabilité.
Produit graphique intégré de rapport, permettant une exportation rapide des résultats d'inspection.
Équipé d'un localisateur laser pour indiquer avec précision la position de mesure.
Logiciel: version standard de l'OVM: simple, intuitive et facile à utiliser.
Applications:
Le JVB300H mesure efficacement les contours, les caractéristiques de surface, les dimensions, les angles et les relations positionnelles de composants de précision complexes.
Il convient à des industries telles que:
Électronique
Instruments et compteurs
Cables et câblage
Outils et appareils
Machinerie de précision
Automobile et aérospatiale
Les semi-conducteurs
Pièces de connecteurs et pièces d'emboutissage
Composants en plastique et en caoutchouc
Instituts de recherche et centres de métrologie
Paramètres techniques:
| Nom de l'article | Spécification |
|---|---|
| Modèle | JVB300H |
| Voyage de mesure (X × Y × Z) | 300 × 200 × 200 mm |
| Dimensions globales | Pour les véhicules à moteur à combustion |
| Charge de la table | 30 kg ou plus |
| Mode de fonctionnement | Manuel (avec commutation rapide) |
| Magnification | Optique 0,7 × 4,5 × / Image 28 × 180 × (personnalisable) |
| Logiciel de mesure | Logiciel de mesure 2D standard |
| Énergie | Les fréquences d'écoulement sont calculées à partir de la fréquence d'écoulement de l'appareil. |
| Échelle linéaire | 0échelle de haute précision de 0,5 μm |
| Précision | (2,0 + L/200) μm |
| Répétabilité | 2 μm |
| Environnement de travail | 20°C à 25°C; RH 45% à 75% |
| Le CCD | 2.6 MP CCD numérique couleur |
| Lentille | Lentilles optiques industrielles haute définition |
| Éclairage | Lumière de contour + lumière de surface (interchangeable) |
Vue d' ensemble du logiciel:
Principales caractéristiques
Fonction directe de point et mesure
Mesure géométrique de base
Mesure des éléments composites
Évaluation de la tolérance de forme et de position
Configuration du système de coordonnées
Scanner de contours 2D
Sortie dans les formats Word, Excel et CAD
Détection automatique des bords par clic de souris, pas besoin de repositionner la table
Capacité de mesure:
Éléments géométriques: points, lignes, cercles, arcs, ellipses
Calculs composés: distance du centre, tangence, ligne médiane, distances perpendiculaires, bisecteurs d'angle, points d'intersection
Évaluation des tolérances de forme: concentricité, rondeur, droiture, position, inclinaison
Réglage des coordonnées: transposition, rotation, rétablissement du système de coordonnées
Rapports de données: téléchargeable sur un logiciel de bureau pour l'analyse et l'impression
