IEC 61386-21 Appareil d'essai de cintrage pour conduits rigides, non métalliques et composites
  • Nom
  • Nom
  • Nom
  • Nom

IEC 61386-21 Appareil d'essai de cintrage pour conduits rigides, non métalliques et composites

Nombre De Pièces: 1
Prix: Customized
Emballage Standard: Plywood Case
Période De Livraison: 30 days
Méthode De Paiement: T/T
Capacité D'approvisionnement: 20 Sets Per Month
Les informations détaillées
Description du produit
Les informations détaillées
Place of Origin
China
Nom de marque
Sinuo
Certification
Calibration Certificate (Cost Additional)
Model Number
SN2903
Applied Standard:
IEC 61386-21
Applied Clause:
Clause 10.4.102
Nominal size of conduit:
16/20/25mm
Wheel lateral radius R1:
48/60/75mm
Radius of profile wheel:
8.1/10.1/12.6mm
Curved wheel groove diameter:
24/30/37.5mm
Description du produit



IEC 61386-21 Figure 103 Appareils de flexion pour conduits non métalliques et composites





Informations sur le produit:



L'appareil de flexion pour conduits non métalliques et composites est conçu pour effectuer des essais de flexion à 90° sur des conduits rigides, des conduits non métalliques, des conduits composites et des tuyaux ondulés en PVC.Il assure une évaluation précise des performances de flexion selon les principales normes internationales et nationales.

Cet équipement est entièrement conforme à la norme JG3050-1998 (clause 6.6 et figure 9), à la norme GB 20041.21-2008, à la norme GB/T14823.2, ZBG 33008, et IEC 61386-21, point 10.4.102 et Fig. 103.
Il fournit des rayons de roue de flexion et des dimensions de rainures standardisés pour répondre aux tailles nominales de conduit spécifiées, assurant la précision et la répétabilité de l'essai.

L'appareil de flexion est largement utilisé par les fabricants de conduits, les centres d'inspection de la qualité, les instituts de recherche et les laboratoires de certification.

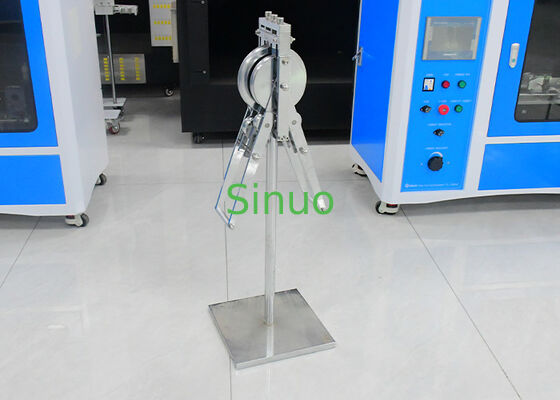

IEC 61386-21 Appareil d'essai de cintrage pour conduits rigides, non métalliques et composites 0





Caractéristiques:



✔ Conforme à la norme CEI 61386-21, GB 20041.21, JG3050, GB/T14823.2, ZBG33008

✔ Idéal pour les essais de flexion de conduits non métalliques, composites, rigides et en PVC

✔ Angle de flexion standardisé de 90°

✔ Des roues et des rainures à courbure de précision

✔ Assure un contrôle précis du rayon pour des résultats de test répétables

✔ Convient pour le contrôle de la qualité en laboratoire et en production





Paramètres techniques:



Taille nominale du conduit Radius latéral de la roue R1 Radius de voie de la roue de virage R2 Radius de la roue de profil et de la rainure courbe de la roue (R) Diamètre de la rainure courbe de la roue (D)
16 48 84 8.1 24
20 60 105 10.1 30
25 75 131.25 12.6 37.5


IEC 61386-21 Appareil d'essai de cintrage pour conduits rigides, non métalliques et composites 1



IEC 61386-21 Appareil d'essai de cintrage pour conduits rigides, non métalliques et composites 2



IEC 61386-21 Appareil d'essai de cintrage pour conduits rigides, non métalliques et composites 3
