IEC 60335-2-21 Machine d'essai de résistance à la pression pulsée pour chauffe-eau électriques

IEC 60335-2-21 Appareils électriques de chauffage de l'eau

Informations sur le produit:

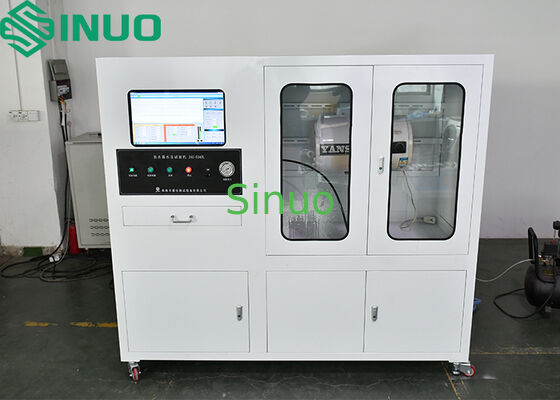

Cette machine d'essai de la pression de revêtement du chauffe-eau est conçue pour satisfaire aux exigences de la norme CEI 60335-2-21 :2012, clause 22.47.

La machine est conçue pour la résistance à l'impact de la pression de l'eau du revêtement du chauffe-eau électrique de type stockage d'eau.La machine adopte le contrôle PLC et l'affichage tactileLes principaux accessoires sont importés et les marques nationales de haute qualité, l'opération est stable et fiable.

Description de la fonction:

Dépouiller le boîtier extérieur et les autres composants électriques du chauffe-eau à tester,l'ensemble du récipient de chauffe-eau avec le tube chauffant installé est détecté à pression nominale, le récipient doit être scellé à une pression nominale de 100±5%. Injecter de l'eau dans le récipient à température ambiante (sauf le récipient en cuivre au silicium) et vider l'air du récipient,puis, en alternance, pressuriser le récipient avec une pression comprise entre 15% et (100±5)% de la pression nominale- une pression de traitement de 80 000 fois à une fréquence de 20 à 40 fois/minute.la pression est maintenue au moins à la pression de travail maximale pendant 10 minAprès l'essai à haute et basse pression, la doublure doit être sans déformation significative visible.

Paramètres techniques:

a. Station d'essais:1 (satisfaisant la couche maximale de 500 L)

b. Capacité du réservoir d'eau: ≤ 500 L (variations selon la capacité du réservoir et le nombre de stations)

c. Pression de l'eau d'essai: selon la normerd, il doit être réglé en deux groupes, c'est-à-dire 0,15 MPa lorsque la pression est libérée et 0,75 MPa lorsque la pression est augmentée.

d. Pression maximale de l'eau: ≤ 0,9 MPa

e. Fréquence d'essai: 20 à 40 fois par minute (variant en fonction de la taille du récipient intérieur)

f. Temps d'essai: pompe de propulsion, le temps de maintien peut être réglé selon les prescriptions de la norme d'essai de 0,2-3 s.

g. Nombre d'essais: 0~999999 fois peuvent être réglées (le nombre d'essais requis peut être préréglé et il s'arrête automatiquement une fois les temps d'essais préréglés terminés).

h. Durée du cycle: 0 à 999999 fois peut être réglée.

(Pour chaque 10000 essais, maintenir la pression pendant 10 min sous une pression de 0,75 MPA, le prochain essai peut être effectué uniquement en revêtement est sans déformation significative visible)

i. Temps de maintien de la pression: augmentation de la pompe, le temps de maintien peut être réglé selon les prescriptions de la norme d'essai de 0,2-3 s

j. Emplacement des échantillons: structures horizontales et horizontales, gauche et droite à la sélection du client.

k. Avec la fonction de protection contre l'arrêt du courant, le compteur cesse de compter après l'arrêt du courant et le compteur est automatiquement enregistré pour mémoriser les données.

l. Le manomètre antichocs de type pointeur (utilisé pour afficher la pression actuelle et la pression d'essai de durée de vie, la limite supérieure de pression peut être réglée), la soupape à bille est ajoutée devant le manomètre,et la voie navigable peut être fermée en cas d'urgence pour protéger la jauge de pression.

m. La partie électrique de l'équipement a une fonction de protection contre les fuites et la chambre de commande électrique est installée sur le côté de la machine, qui est entièrement imperméable à l'eau.

n. L'équipement possède les fonctions de détection et de protection des fuites d'échantillons. Lorsque l'échantillon fuit, l'équipement s'arrête automatiquement après détection de la sonde de détection,prévention des accidents incertains.

o. connecteur d'échantillon: configuré en standard avec un connecteur de type M14×1.5, et différents connecteurs peuvent être fournis selon les échantillons (le client doit nous offrir le type / taille des connecteurs et etc., le coût est supplémentaire)

p. Consommation d'eau: selon le volume de l'échantillon + 50 L, maximum 500 L.

q. alimentation électrique: trois phases AC380V ± 10, 50 Hz.

r. Dimensions de l'équipement: WDH1800*900*2000 mm

Configuration principale:
