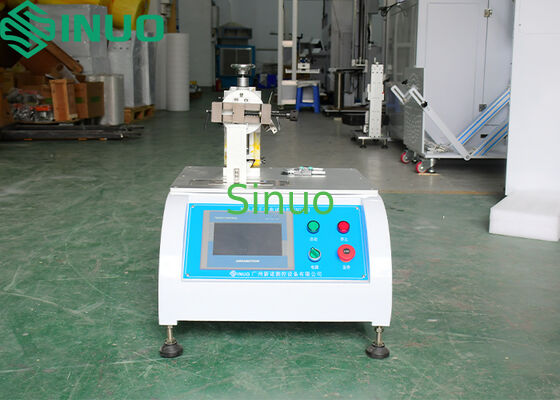

La machine d'essai pour la flexion des broches de bouchon est utilisée dans le cadre de la norme AS/NZS 3112:2017.
| Test Station: | Poste unique | Drive Mode: | Commande de moteur servo |
| Test Item: | Test de flexion des broches de fiche | Force Range: | 0 à 1 000 N |
| Force Resolution: | 0.1 N | Test Stroke: | 0 à 200 mm |
| Test Speed: | Réglable 10–300 mm/min (par défaut ≤ 50 mm/s) | Interval Time: | 0 à 999,9 s, préréglable |
| High Light: | testeur de pliage de broches de prise AS/NZS 3112,machine d'essai de prise électrique,équipement d'essai de pliage de broches |
||
La machine d'essai de flexion de la broche à bouchon est utilisée pour les essais d'écoulement de l'appareil.
Informations sur le produit:
Normes applicables:
JIS C 8303, figure 2 et clause 7.10
La présente norme est applicable à tous les véhicules à moteur à combustion interne.13.7.2
Échantillons d'essai:Des bouchons à manches isolantes.
Application du projet:
Utilisé pour tester la résistance à la flexion des broches de bouchon avec des manches isolantes, afin de vérifier la résistance mécanique de la structure de la boucle.
Principe de l'essai:
Un luminaire à moteur applique une force à une position de 14 ± 0,5 mm de la face d'accouplement de la fiche.
Lorsqu'un déplacement de 7,5 ± 0,3 mm est atteint, le dispositif ramène la broche à sa position de départ.
La vitesse de déviation ne doit pas dépasser 50 mm/s.
Un cycle consiste à appuyer sur 7,5 mm et à revenir au point de départ.
Durée d'un cycle: ≤ 60 s
Intervalle entre les cycles: ≤ 10 s
L'essai est automatiquement arrêté après 20 cycles.
Description des essais spécifiques à la norme:
Épreuve JIS C 8303
L'échantillon est maintenu dans l'air à20 ± 2 °Cpour environ1 heure, puis fixé immédiatement dans le luminaire comme indiqué à la figure 2.
Un terminal, à environ8.5 mm de la racine du bouchon, se déplace alternativement à gauche et à droite à un rythme de10 fois par minute, entre les positions1 ̊2 (15°)et3°4 (15°), pour30 cycles, pour déterminer si une rupture du terminal se produit.
Épreuve AS/NZS 3112
Le bouchon est soumis à la flexion à une position14 ± 0,5 mm de la racine du bouchon, avec un déplacement de7.5 ± 0,3 mm, détenus pour60 secondes, et la même action est répétée20 fois.
Après l'essai, il est vérifié si le terminal est cassé.
Le testeur est équipé d'appareils spécialement conçus qui permettentréglage avant-arrière et gauche-droitede la prise pour un positionnement précis.
Le système d'entraînement utilise unmoteur de servo, en veillant à ce que la vitesse d'essai réponde aux exigences deune vitesse maximale de 50 mm/set10 cycles par minute.
Spécifications techniques:
|
Nom de l'article |
Spécification |
|
La gare |
Station unique |
|
Mode de commande |
Contrôle PLC avec écran tactile |
|
Mode de conduite |
Servo-moteur |
|
Élément d'essai |
Épreuve de flexion de la broche (mode de déplacement fixe) |
|
Portée de la force |
0 ‰ 1000 N |
|
Résolution de la force |
0.1 N (affichage en temps réel de la force pour le jugement par contact) |
|
Temps d'essai |
Nombre d'étoiles |
|
Méthode de conservation des échantillons |
Fixation de force: fixation spéciale de type palette pour la force vers le bas et le réalignement des broches |
|
|
Équipement d'échantillonnage: centre la broche de sorte que la direction de la force est centripète |
|
Vitesse d'essai |
Réglable à 10 ̊300 mm/min (défaut ≤ 50 mm/s) |
|
Temps d'intervalle |
0999.9 s, préréglable |
|
Position d'application de la force |
14 ± 0,5 mm de la face d'accouplement du bouchon |
|
Déplacement |
7.5 ± 0,3 mm du point de départ |
|
Nombre de cycles |
0 ¢ 9999 cycles, préréglable |
|
Dimensions et poids |
Approximativement.Pour les véhicules à moteur à commande autonome, la valeur de l'échantillon doit être supérieure à: |
|
Poids de l'équipement |
Approximativement.120 kg ou plus |
|
Énergie électrique |
AC 220 V ± 10 %, 50 ∼ 60 Hz 0.5 kW |
