L'épreuve de résistance à la compression du conduit
| Test stations: | Poste unique | Control mode: | Contrôle intelligent de PLC |
| Specimen size: | Longueur 200 ± 5 mm, posé sur plaque de base | Drive mode: | Entraînement moteur |
| Force range: | 10-4894N | Test speed: | 10–250 mm/min |
| Test stroke: | 0 à 600 mm | Compression block: | (50 ± 0,5) × 50 × 50 mm |
| High Light: | Testeur de conduites selon la norme IEC 61386-1,Testeur de résistance à la compression des conduits,Équipement de test de conduit électrique |
||

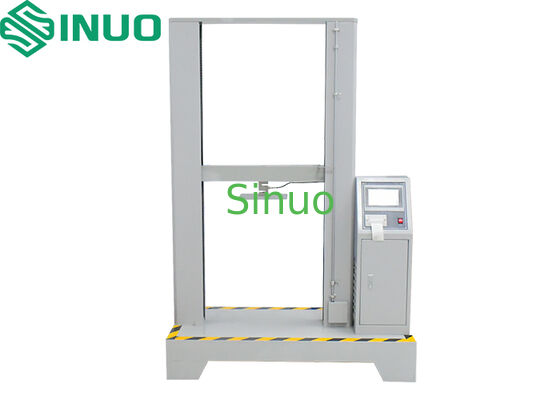

Testeur de résistance à la compression des conduits, clause 10.2 de la norme IEC 61386-1:2017
Informations sur le produit :
Normes applicables: IEC 61386-1:2017 <Systèmes de conduits pour la gestion des câbles – Partie 1 : Exigences générales> Clause 10.2
Échantillons et portée: Convient aux conduits métalliques, non métalliques et composites utilisés pour protéger et gérer les fils et/ou câbles isolés pour les systèmes électriques ou de communication jusqu'à 1000 V CA et/ou 1500 V CC.
Objectif du test: Évaluer si les performances mécaniques des conduits après compression répondent aux exigences de la norme.
Principe du test:
Un système de contrôle par API commande le moteur pour appliquer une force via un capteur. Le capteur est connecté à un bloc d'acier de (50 ± 0,5) × 50 mm.
La force spécifiée est appliquée à l'échantillon en (30 ± 3) s et maintenue pendant (60 ± 2) s. Le diamètre extérieur de l'échantillon est mesuré pendant le chargement, et la déformation ne doit pas dépasser 25 % du diamètre extérieur d'origine.
Après déchargement, l'appareil revient automatiquement. Après (60 ± 2) s, le diamètre extérieur est mesuré à nouveau, et la déformation ne doit pas dépasser 10 % du diamètre extérieur d'origine.
Paramètres techniques :
|
N° |
Article |
Paramètres |
|
1 |
Alimentation |
220 V CA ±10 %, 50–60 Hz |
|
2 |
Postes de test |
Poste unique |
|
3 |
Mode de contrôle |
Contrôle intelligent par API, fonctionnement sur écran tactile |
|
4 |
Taille de l'échantillon |
Longueur 200 ± 5 mm, placé sur la plaque de base |
|
5 |
Mode d'entraînement |
Mode d'entraînement |
|
6 |
Plage de force |
10–4894 N, Résolution 0,1 N, Classe de précision 2,5, conforme aux valeurs de force spécifiées dans le tableau 4 de la norme.
|
|
7 |
Course |
0–600 mm |
|
8 |
Vitesse de test |
10–250 mm/min, réglable |
|
9 |
Bloc de compression |
(50 ± 0,5) × 50 × 50 mm (L × l × H), bords inférieurs chanfreinés R1 |
|
10 |
Plaque de base |
Plaque d'acier ≥ 10 mm, taille 500 × 500 mm |
|
11 |
Temps de force constante |
0–999,9 s, préréglable |
|
12 |
Procédure de test |
(30 ± 3) s chargement → (60 ± 2) s force constante → relâchement |
|
13 |
Mesure du diamètre du conduit |
Manuel |
|
14 |
Dimensions |
env. 1000 × 600 × 1350 mm (l × H × P) |
|
15 |
Poids |
150 kg |
|
16 |
Environnement d'exploitation |
température : 23 ± 2 °C |
