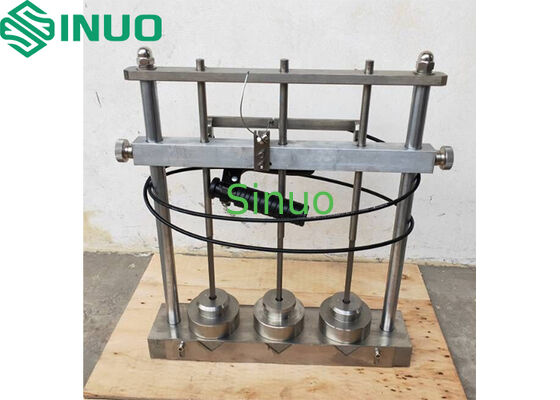

Appareil d'essai d'impact à basse température
| Test stations: | Trois stations | Specimen length: | 200 ± 5 mm |
| Drop masses: | 0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (trois pièces chacun), tolérance +1 0 % | Drop height: | 100 mm, 300 mm, tolérance ±1%, réglable |
| Steel anvil: | Ø20 mm, rayon d'arc inférieur R300, 100 g | Release method: | Déverrouillage mécanique manuel à loquet |
| High Light: | Testeur d'impact à basse température IEC61386-1,équipement d'essai électrique avec garantie,Point 10.3 Appareil d'essai d'impact |
||
IEC61386-1:2017 Clause 10.3 Appareil de test d'impact à basse température
Informations sur le produit :
Normes applicables: IEC61386-1:2017
Échantillons et portée: Convient aux conduits métalliques, non métalliques et composites utilisés pour protéger et gérer les fils et/ou câbles isolés pour les systèmes électriques ou de communication jusqu'à 1000 V CA et/ou 1500 V CC.
Objectif du test: Évaluer la résistance aux chocs mécaniques des conduits après conditionnement à basse température.
Principe du test: L'échantillon est heurté par un marteau tombant, libéré librement d'une hauteur spécifiée.
Structure et caractéristiques :
Cet appareil est utilisé conjointement avec une chambre à basse température.
L'appareil doit être placé sur une surface horizontale solide.
Avant le test, l'échantillon doit être conditionné dans une chambre à basse température appropriée, et le test d'impact doit être terminé dans les 10 secondes suivant son retrait de la chambre.
Paramètres techniques :
|
N° |
Article |
paramètres |
|
1 |
Modèle |
SN2127A |
|
2 |
Postes de test |
Trois postes |
|
3 |
Longueur de l'échantillon |
200 ± 5 mm |
|
4 |
Masses du marteau de chute |
0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (trois pièces chacune), tolérance +1 0% |
|
5 |
Hauteur de chute |
100 mm, 300 mm, tolérance ±1%, réglable
|
|
6 |
Enclume en acier |
Ø20 mm, rayon d'arc inférieur R300, 100 g |
|
7 |
Méthode de libération |
Manuelle, libération mécanique à loquet |
|
8 |
Figure de structure |
|
