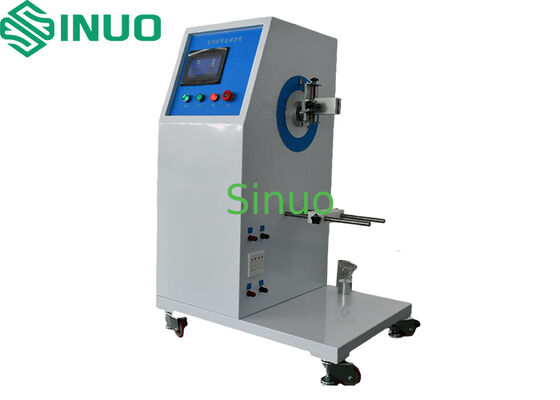

Testeur de flexion de conduit flexible IEC61386-1&23 réglable 0-360°
| Test stations: | Poste unique | Drive mode: | Commande de moteur servo |
| Bending angle: | 0–360° réglable | Bending speed: | 0 à 60 cycles/min |
| Bending cycles: | 0 à 999 999 | Specimen clamping: | Serrage mécanique |
| High Light: | testeur de flexion de conduit IEC61386,testeur de conduit flexible réglable à 360°,équipement de test de flexion de conduit électrique |
||
Testeur de flexion de conduit flexible IEC 61386-1 réglable de 0 à 360°
Informations sur le produit:
Normes applicables:
Pour les véhicules à moteur:2017
Pour les véhicules à moteur à combustion2021
Échantillons et champ d'application: Convient pour les conduits ou raccords métalliques, non métalliques et composites pour les systèmes électriques ou de communication jusqu'à 1000 V CA et/ou 1500 V CC.
Objet de l'essai: évaluer si les raccords de conduits avec terminaisons satisfont aux exigences de performance mécanique en matière de résistance à la flexion.
Principe d'essai: Un servo-moteur entraîne une table tournante pour plier le conduit flexible à gauche et à droite à une vitesse et un angle spécifiés.La machine s'arrête automatiquement lorsque le nombre de cycles prédéfini est atteint.
Structure de l'équipement
Servo-moteur avec une grande plaque de montage en aluminium pour les gros échantillons, assure que l'axe de balancement est aligné le plus étroitement possible avec le point d'entrée du câble du raccord,réduire au minimum le déplacement latéral du câble et de la charge.
Paramètres techniques:
|
Je ne veux pas. |
Nom de l'article |
Paramètres |
|
1 |
Énergie électrique |
AC 220 V ± 10%, 50 ̊60 Hz, 0,75 kW |
|
2 |
Stations d'essais |
Station unique |
|
3 |
Commande électrique |
Contrôle intégré PLC avec écran tactile HMI de 7 pouces |
|
4 |
Mode de conduite |
Servo-moteur |
|
5 |
Serrage des échantillons |
Serrage mécanique, position réglable de serrage |
|
6 |
Angle de flexion |
0 ′ 360° réglable (options préréglées: ±30°, ±45°, ±60°, ±90°) |
|
7 |
Direction de flexion |
|
|
8 |
Vitesse de flexion |
0°60 cycles/min (pré-réglable; par défaut 40 cycles/min) |
|
9 |
Cycles de flexion |
0999,999 préréglable (défaut 5000 cycles) |
|
10 |
Blocs de support |
La hauteur Z: réglable 0 ∼ 300 mm Distance entre le centre et le centre: réglable 0 ∼ 100 mm R2 de la partie inférieure, R1 de la partie supérieure |
|
11 |
Dimensions globales |
une largeur d'environ 800 × 800 × 1300 mm |
|
12 |
Le poids |
130 kg |
