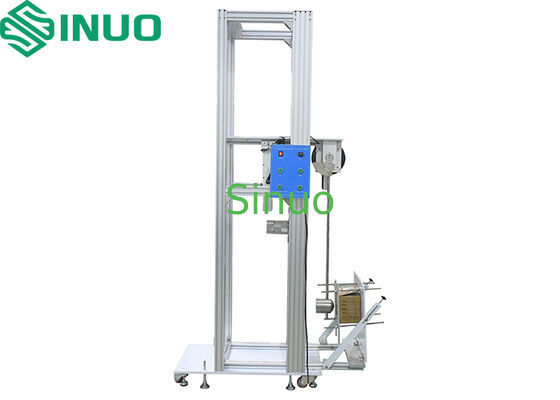

Appareil d'essai d'impact à pendule haut et bas IEC 60670-1:2024

Nombre De Pièces:	1
Prix:	Négociable
Emballage Standard:	Caisse en contreplaqué
Période De Livraison:	30 jours
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5 séries par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

SN2122C

Éléments de choc:

IK01-IK11

Masse équivalente:

250g, 500g, 1,7kg, 5kg，10kg

Tubes à pendule:

Longueur 1000㎜, diamètre extérieur 9 mm et 15,9 mm

Coup d'impact:

200-1200 mm

Montage témoin:

Une feuille de contreplaqué de 8 mm d'épaisseur et 175 carrés

Mode de contrôle:

Mode électrique, entraîné par moteur

Mettre en évidence:

appareil d'essai à pendule IEC 60670-1

appareil d'essai d'impact haut et bas

équipement d'essai d'impact pour appareils électriques

Description du produit

IEC 60670-1:2024 Appareil d'essai d'impact du marteau à pendule haut et bas

Cet appareil d'essai est conçu pour les essais de résistance aux chocs de produits électroniques et électriques ménagers et similaires et de leurs accessoires, y compris les prises, les prises, les boîtes de montage murales,les glandes à visL'équipement évalue les performances de sécurité et les niveaux de résistance du produit.

Normes de conformité

IEC60068-2-75:2014 "Épreuves environnementales pour les produits électriques et électroniques Partie 2: Méthodes d'essai - Épreuve Eh: Épreuves au marteau IDT"
IEC60598-1:2017 "Luminaries-Part1: Exigences et essais généraux"
EC62262:2002 "Grades de protection fournis par les boîtiers des équipements électriques contre les chocs mécaniques extérieurs (code IK) "
IEC 60670-1:2024 "Boîtes et boîtiers pour accessoires électriques pour installations électriques fixes domestiques et similaires - Partie 1: exigences générales" figure 23

Conception structurelle

Le dispositif d'essai d'impact du pendule à haute énergie est doté d'une structure de chariot à mobilité gauche-droite, la hauteur des points d'impact supérieur et inférieur étant réglable par des mécanismes de guidage à vis,d'une hauteur de 50 mm ou plus, mais n'excédant pas 50 mmL'élément de frappe est libéré à partir de hauteurs spécifiques à travers un tube de pendule d'un mètre, frappant les spécimens au point vertical le plus bas.Cela convertit l'énergie potentielle gravitationnelle en énergie cinétique pour des tests d'impact efficaces.

Paramètres techniques

Paramètre	Spécification
Éléments frappants (énergie/J)	0.14J (IK01), 0,2J (IK02), 0,35J (IK03), 0,5J (IK04), 0,7J (IK05), 1J (IK06), 2J (IK07), 5J (IK08), 10J (IK09), 20J (IK10), 50J (IK11)
Masse équivalente en kg	250 g, 500 g, 1,7 kg, 5 kg, 10 kg pour les produits 2J, 5J, 10J, 20J, 50J (voir tableau 1)
Matériel des éléments frappants	Acier
Tubes à pendule	Longueur 1000 mm, diamètre extérieur 9 mm et 15,9 mm, épaisseur de paroi 1,5 mm
Point d'impact	Réglable électriquement vers le haut et vers le bas, course: 200-1200 mm
Hauteur de la chute	0-500 mm, affichage à l'échelle
Équipement d'échantillonnage pour la norme IEC 60670-1:2024	Une feuille de contreplaqué de 8 mm d'épaisseur et de 175 carrés
Levées	Moteur électrique
Méthode de libération des éléments d'impact	Décharge électromagnétique
Plaque de base	Plaque de base en acier résistant à la charge épaisse
Mode de déplacement	Avec les roulettes, peut être déplacé à l'échantillon de la position du point d'impact
Fonction d'anti-impact secondaire	- Oui, oui.

Diagrammes techniques

Code de l'IK et relation énergétique

Code IK	IK00	Le montant de l'aide	Les produits	IK03	Le taux de change	Les prix	Le taux de change	Le taux d'intérêt	Le taux de change	Le taux d'intérêt	IK10	IK11
Énergie / J	a)	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20	50

Note 1: Si une énergie d'impact plus élevée est requise, la valeur recommandée est de 50 J.
Note 2: Certaines autres normes utilisent un chiffre unique pour indiquer l'énergie d'impact spécifiée.
a: non protégé selon la présente norme
