Testeur d'élévation de température de surface pour radiateurs électriques conforme à la norme IEC60335-2-30 Fig.103

Ce virage d'essai est conforme à l'exigence standard de la clause 11.2La valeur maximale de l'échantillon est déterminée en fonction de l'échantillonnage de l'échantillon.

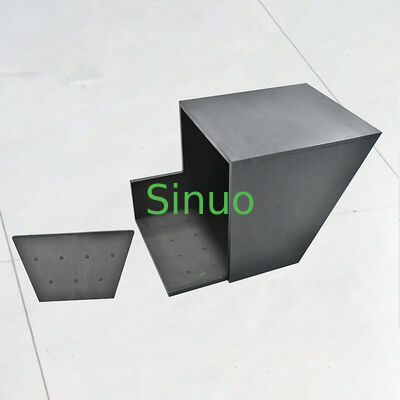

Cette boîte d'essai est faite de contreplaqué peint en noir et terne, d'une épaisseur d'environ 20 mm. La paroi A peut être placée à différentes distances de l'extrémité de la boîte d'essai.

La boîte d'essai est placée dans l'angle d'essai, le côté B contre une paroi de l'angle d'essai et l'extrémité inclinée de la boîte d'essai contre l'autre paroi.760 mm de profondeur et 470 mm de hauteur.

Le chauffage de la cabine est placé dans la boîte d'essai dans la position la plus défavorable selon les instructions du fabricant, s'il s'intègre dans la boîte d'essai, et à la distance L = 0 mm. The shortest distance to the wall of the test box shall not be less than that stated in the manufacturer's instructions for the shortest permissible distance between the heater outlet and the interior surfaces of the motor vehicleLa paroi A de la boîte d'essai peut être déplacée pour augmenter L à une distance maximale L= 220 mm.

Si le constructeur n'a fourni aucune instruction pour le placement du chauffe-cabine ou si le chauffe-cabine ne tient pas dans la boîte d'essai,le chauffage de la cabine est placé dans la position la plus défavorable sur le sol du coin d'essai;Les appareils de chauffage contenant des éléments de chauffage PTC sont placés loin des murs si cela entraîne des températures plus élevées.

L'augmentation de température du tampon de feutre est déterminée au moyen de thermocouples fixés à de petits disques noircis en cuivre ou en laiton, de 15 mm de diamètre et d'une épaisseur de 1 mm.Les disques sont placés sur la surface du pad.

La sonde peut être maintenue en place à l'aide d'une pince de laboratoire ou d'un dispositif similaire. Tout instrument de mesure donnant les mêmes résultats que la sonde peut être utilisé.

• Conformité avec les normes CEI:Fabriqué conformément aux prescriptions de la norme CEI 60335-2-30, clause 11.2 et figure 103.
• Le coin de la pièce simulée:Réplique d'un véritable coin intérieur composé d'un sol et de deux murs verticaux, pour fournir des résultats fiables des essais pour les appareils de chauffage.
• Finition noire mate:Les surfaces intérieures et extérieures sont peintes en noir mat pour une absorption uniforme de la chaleur.
• Montage polyvalent du thermocouple:Les trous pré-percés sont disposés à 10 cm d'intervalle, ce qui facilite l'installation de capteurs de température.
• Structure résistante:Fabriqué en contreplaqué d'une épaisseur d'environ 20 mm, doté d'une construction solide et d'une durée de vie prolongée.
