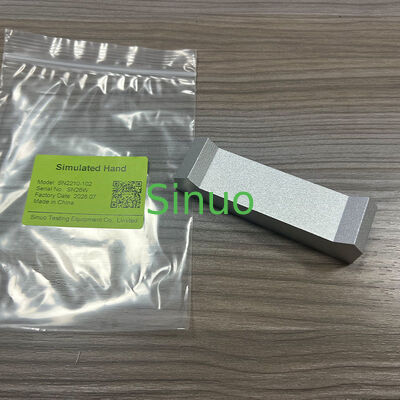

Outil de test tactile involontaire pour appareils électroménagers IEC60335‑2‑3

Cet outil de test au toucher involontaire, également connu sous le nom de jauge de test à main simulée, est une sonde de test standardisée conçue strictement pourIEC 60335-2-3 Partie 22.13 et figure 102Fabriqué en aluminium, cet appareil de test spécial reproduit la géométrie d'une main humaine.conçus pour identifier les composants à côté des poignées de l'appareil que les utilisateurs peuvent toucher accidentellement pendant le fonctionnement quotidien.

De nombreux appareils électriques ménagers sont équipés de poignées permettant de les tenir et de les faire fonctionner.le contact involontaire avec des composants à risque en direct à proximité crée des risques critiques pour la sécurité électriqueCette sonde à main simulée simule des scénarios réels de prise de main, localisant les zones dangereuses accessibles à moins de 13 mm du bas de la poignée.il évalue si des parties dangereuses peuvent être touchées involontairement, aide les laboratoires et les fabricants à valider la sécurité des produits par rapport aux exigences de sécurité des appareils ménagers de la CEI.

• Norme applicable:La norme IEC 60335-2-3 est modifiée par la clause 22.13, Figure 102
• Matériau de construction:D'aluminium
• Dimension:Hauteur totale de 25 mm; dimension des points de contact clés A et B de 19 mm; longueur du corps principal de 75 mm; segment final de 6 mm; hauteur de l'escalier intérieur de 6 mm
• Accessoire correspondant:Utilisé avec le détecteur (pour la figure 103-105)
• Objet de l'essai:Zones adjacentes au manche des appareils électriques ménagers

• Géométrie strictement conforme à la norme CEI:1Le test doit être effectué sur une surface de l'échantillon.
• Construction en aluminium résistant:Matériau en aluminium de haute résistance résistant à la déformation lors d'essais répétés; dimension stable, longue durée de vie.
• Structure en forme de main de simulation réelle:Deux points de contact A et B prennent en charge les modes d'essai à double point ou à point unique, correspondant au flux de travail standard de l'essai.
• Facile à utiliser:Insérer directement dans les ouvertures de la poignée, collaborer avec le capteur pour terminer l'évaluation; aucune configuration compliquée n'est requise.
• Prêt à être certifié:Les résultats des essais sont traçables et acceptables pour les essais en laboratoire de tiers et la présentation de la conformité du produit.

Ce dispositif d'essai à main simulée est largement utilisé dans l'inspection de la sécurité des appareils ménagers, la vérification de la R&D et la certification des produits selon la norme CEI.

Il est utilisé pour détecter les pièces adjacentes aux poignées de l'appareil qui pourraient être touchées par accident.Les opérateurs insèrent la jauge manuelle simulée dans les ouvertures de la poignée, effectuer l'inspection à l'aide d'une jauge de détection selon les procédures de la figure 104 / de la figure 105. Si le profilé sous la poignée bloque le contact simultané des points A et B,effectuer les essais avec un seul point de contact, respectivement, selon les besoins.

Cet essai permet d'identifier les risques potentiels de contact involontaire, d'optimiser la conception structurelle du manche du produit, d'éviter les risques cachés de choc électrique,et assure la sécurité de l'utilisateur final pour les appareils ménagers produits en série.
