IEC 62368-1 Figure 29 Instruments d'essai de résistance électrique pour isolation solide

Le Instrument de test de rigidité diélectrique est un appareil de test dédié à l'évaluation de la rigidité diélectrique et des performances d'isolation des matériaux isolants solides conformément à la CEI 62368-1:2023 Clause 5.4.9.1, Figure 29.

L'instrument est conçu pour appliquer les conditions de contact mécanique spécifiées à un échantillon d'isolation pendant le test, aidant ainsi les laboratoires à vérifier si le matériau peut maintenir une isolation électrique adéquate dans les conditions définies par la norme de sécurité applicable.

Cet appareil de test selon la figure 29 de la CEI 62368-1 est particulièrement adapté aux laboratoires de sécurité électrique, aux laboratoires de certification de produits, aux départements R&D et aux fabricants effectuant la vérification des matériaux d'isolation pour les équipements électriques et électroniques.

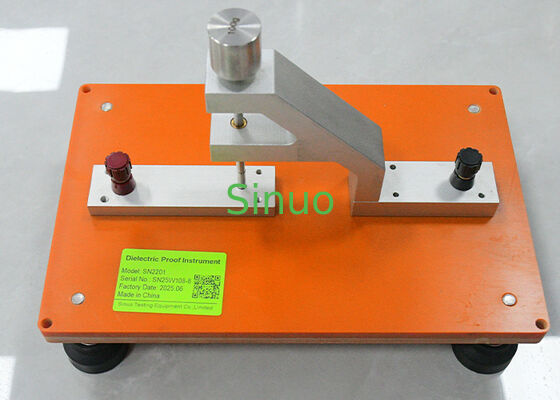

Le SN2201 est fourni avec deux configurations pour différentes exigences d'échantillons. Les pinces et les barres métalliques correspondantes peuvent être sélectionnées en fonction de l'agencement de test applicable, y compris les configurations Φ 5-100 et Φ6.4-50.

L'isolation solide est une partie importante de la sécurité électrique car elle empêche les chemins de courant involontaires entre les parties conductrices. Lors de l'évaluation de la sécurité des produits, le matériau isolant peut devoir résister à des contraintes électriques et mécaniques spécifiées sans claquage ni perte de performance d'isolation.

Le SN2201 est conçu comme un montage de test standardisé selon la figure 29 de la CEI 62368-1 pour ce type d'évaluation.

Les applications typiques comprennent les tests et la vérification de:

• Matériaux d'isolation électrique solide
• Feuilles et barrières isolantes
• Composants électriques et électroniques
• Structures isolantes utilisées dans les équipements
• Câbles et matériaux d'isolation associés
• Composants d'isolation de transformateur
• Isolateurs électriques
• Pièces isolantes critiques pour la sécurité

L'appareil peut être intégré dans le système de test de conformité CEI 62368-1 plus large d'un laboratoire de sécurité électrique, avec d'autres équipements de test de rigidité diélectrique, de résistance d'isolement, d'accessibilité et de sécurité mécanique.

Le test repose sur l'établissement de la condition de contact spécifiée entre l'échantillon de test et les composants de test correspondants.

Selon l'agencement du test, la pince et la barre métallique appropriées sont sélectionnées. L'échantillon est positionné dans le montage, après quoi la configuration de test spécifiée peut être établie pour l'évaluation.

Le SN2201 propose deux options de barres métalliques pour s'adapter aux configurations spécifiées de la figure 29:

• Barre métallique Φ5 ± 0,1 mm, 100 g
• Barre métallique Φ6,4 mm, 50 g

Cette configuration permet aux laboratoires d'effectuer des tests répétables tout en respectant les exigences dimensionnelles et de charge spécifiées pour l'agencement de test applicable.
