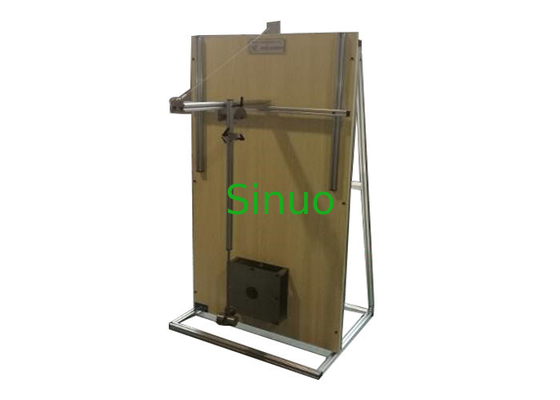

Appareillage mécanique d'essai au choc de pendule d'énergie de la force 1~6J d'accessoires de voiture électrique
| Control Method: | Manuel | Impact Energy: | 1~6J |
| Hammer Anvil: | Ф50 | Impact Angle: | 25°, 35°, 36°, 42°, 47°, 52° |
| Pendulum Material: | tuyaux en acier | Pendulum Length: | 1M |
| High Light: | équipement de test des véhicules à moteur,équipements d'essai d'automobile |
||
Appareillage mécanique d'essai au choc de pendule d'énergie de la force 1~6J d'accessoires de voiture électrique
Normes et clauses :
IEC60309-1 : 2012 « prises, prise-débouchés et coupleurs pour purposes-Part1 industriel : Clause 24,2, le schéma 7 de conditions générales »
Échantillons et restrictions :
Interfaces de remplissage de véhicule électrique (prise, prise-débouchés, connecteurs de véhicule), prises de but, prise-débouchés et coupleurs industriels.
Application :
Pour vérifier la force mécanique des prises de véhicule, des prise-débouchés et des accessoires de coupleurs.
Principe d'essai :
L'élément saisissant de la masse équivalente est librement libéré à une certaine taille, après la conversion de l'énergie potentielle de la gravité en énergie cinétique, pour réaliser l'énergie exigée d'impact.
Structure :
Le support peut être ajusté de l'avant sur arrière et de gauche à droite, et l'angle d'impact est réglable.
Dimensions et poids :
Dimensions : au sujet de W500*D500*H1500mm
Poids : au sujet de 60kgs
Paramètres techniques :
| Méthode d'opération | Opération manuelle |
| Poids d'impact | 50*16mm ; 304# poids d'impact de l'acier inoxydable 0.25Kg |
| Poids combiné d'impact |
0.5Kg (basse énergie) (2 morceaux de poids 0.25Kg), 1Kg (haute énergie) (4 morceaux de poids 0.25Kg) |
| Énergie d'impact | 1~6J (les marteaux d'impact peuvent être interchangeables) |
| Enclume de marteau | Ф50 |
| Angle d'impact | 25°, 35°, 36°, 42°, 47°, 52° |
| Structure de soutènement de pendule | Peut déplacer de va-et-vient, à gauche et à droite et peut tourner 90° |
| Matériel de pendule | Tuyau d'acier avec le diamètre extérieur de 10 millimètres et l'épaisseur de paroi de 1,0 millimètres |
| Longueur de pendule | 1m, du pivot au centre de l'élément d'impact |
| Plat de support | plat en acier inoxydable épais de 8mm, fait selon l'ouverture spécifique et la position du client, défaut un ensemble |
| Taille d'impact | 776mm, 833mm |
| Conseil vertical | Contreplaqué |
| Course d'axe de X/Y/Z | La gamme mobile est plus grande que 300 millimètres |
