IEC61851-1 EV Testing Equipment Conductive Charging System Static Load Test Bench
  • Nom
  • Nom
  • Nom
  • Nom

IEC61851-1 EV Testing Equipment Conductive Charging System Static Load Test Bench

Nombre De Pièces: 1
Prix: Customized
Emballage Standard: Contreplaqué
Période De Livraison: 30 jours
Méthode De Paiement: T/T
Capacité D'approvisionnement: 10 ensembles par mois
Détails Informations
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Sinuo
Certification
Calibration Certificate (Cost Additional)
Numéro de modèle
SN2601
Gamme de la force:
Dessus : 0-10KN
Vitesse de la force:
0.1-50mm/s
Temps constant de force:
0-9999s
Méthode de chargement:
Électrique
Méthode d'opération:
Contrôle et écran tactile de PLC
Gamme mobile:
3 à 8 degrés de liberté
Alimentation d'énergie:
AC220V/50Hz
Dimensions:
W3300*D2000*H2550mm
Mettre en évidence:

IEC61851-1 Electric Vehicle Testing Equipment

,

Conductive Charging Vehicle Testing Equipment

Description du produit



IEC61851-1 EV Conductive Charging System Static Load Test Bench



Product Information For Static Load Test Bench:



Comply with the standards and clauses of EN IEC 61851-1-2019, IEC 61851-1-2017. Used for mechanical strength test of electric vehicle charging piles and similar power supply equipment shells for charging vehicles



Test principle: Drive the electric cylinder through the servo motor to apply a certain force value to the top and side of the sample according to the standard requirements and keep it constant for a certain time to verify its mechanical strength

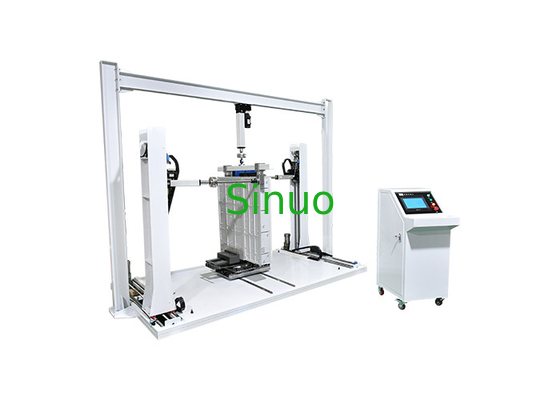

Structure and features: The machine adopt a frame structure, which is divided into a horizontal loading part and a vertical loading part. Each loading actuator can move freely in the plane with 3 degrees of freedom. The 3 actuators realize the mobile loading with 8 degrees of freedom in total.



Technical Parameters For Static Load Test Bench:



Operation method PLC control and touch screen operation
Drive Servo motor
Test items

1. Static load test on the top (0-10kn)

2. Lateral thrust test (0-1500N), two positions
Loading direction Horizontal 2-way, vertical 1-way (divided into horizontal loading part and vertical loading part. Each loading actuator can move freely in the plane, which is 3 degrees of freedom. 3 actuators achieve 8 degrees of freedom in total mobile loading)
Movable range 3 to 8 degrees of freedom
Loading method Electric
Range of force

Top: 0-10KN

Side: 0-1500N
Speed of force 0.1-50mm/s
Constant force time 0-9999s, can be preset
Power supply AC220V/50Hz
Way of moving Electric steel ball screw + precision linear guide rail adjustment mechanism
Use environment Dimensions: about W3300*D2000*h2550mm. Weight: about 450kg



IEC61851-1 EV Testing Equipment Conductive Charging System Static Load Test Bench 0



IEC61851-1 EV Testing Equipment Conductive Charging System Static Load Test Bench 1



IEC61851-1 EV Testing Equipment Conductive Charging System Static Load Test Bench 2
