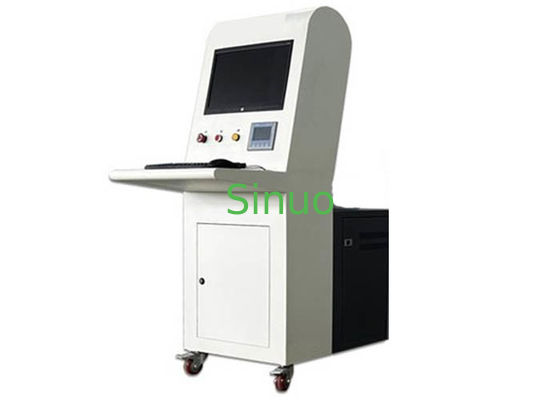

IEC 62368-1 Annexe R Machine d'essai à court-circuit restreint commandée par ordinateur

IEC 62368-1 Annexe R Machine d'essai à court-circuit limité commandée par ordinateur

Informations sur le produit:

Cette machine d'essai à court-circuit restreint est exigée par la clause 5 de la norme IEC 62368-1:2018.6.4.1 et 5.6.5.1, annexe R.

Le dispositif d'essai de court-circuit restreint est utilisé pour tester le conducteur de mise à la terre protecteur et l'interrupteur de protection contre le courant 1500A. The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection device, et de tester l'intégrité de la protection de sécurité supplémentaire par de tels essais.

Échantillons d'essai: équipement audio, vidéo, de technologie de l'information et des communications.

Principe d'essai:

La machine de test de court-circuit restreint utilise le dispositif de stockage d'énergie pour réaliser le test instantané de courant élevé.Une fois le déchargement terminéAu cours de l'essai, le courant de décharge sera enregistré pour générer la courbe de temps courante.

Caractéristiques du matériel:

1Un gros ordinateur industriel.

2Test automatique de montée en courant, test manuel de montée en courant et test de rupture rapide d'impact, opération flexible et simple.

3. L'affichage en temps réel du courant de sortie et des résultats en temps est intuitif;

4 Protection parfaite contre les surtensions, réglage arbitraire de la valeur de courant de sortie cible, limite supérieure de courant et temps de résistance au courant.

5Avec la fonction de détection de mise à la terre et la fonction de détection de retour zéro, le test peut être effectué après la détermination de la mise à la terre et du retour zéro, ce qui est sûr et fiable.

6. algorithme d'augmentation de courant de type approximation, lorsque le courant de sortie cible fixé est atteint, le chronométrage de la tolérance actuelle sera automatique,et le moteur retournera à zéro automatiquement après le chronométrage est terminé.

7Si la limite supérieure du courant de sortie réglé est dépassée, le moteur revient automatiquement à zéro et déclenche une alarme sonore et visuelle.

8- Des logiciels et du matériel sophistiqués pour lutter contre les interférences, des moyens multiples pour lutter contre les interférences, pour s'adapter à un environnement électromagnétique difficile.

9Il peut être équipé d'une alarme de verrouillage de porte, d'une interface de vérification de tension d'ouverture, etc.

Caractéristiques:

1Mode de commande: ordinateur industriel.

2Station d'essais: une station.

3. Plage d'essai: < 25 A.

4Le courant limite: ≥ 1500 A (personnalisable).

5Temps de décharge: 5 à 100 ms peut être réglé.

6. Mode d'essai: épreuve commutable AC et DC.

7Voltage de décharge: peut être réglé sur ordinateur selon les exigences du client.

8Temps d'essai: peut être réglé sur ordinateur selon les exigences standard.

9- Configuration standard: alimentation en courant continu, dispositif de protection contre le sur courant, oscilloscope à courbe d'onde fourni par les clients, configuré avec 2,5 mètres carrés, lignes d'essai de 43 m.

10Fonction d'essai: tension de décharge et temps de protection limite peuvent être réglés, avec fonction de protection contre les surtensions et les surtensions.

11Protection de la sécurité: il a la fonction d'alarme d'arrêt anormal, et la connexion est faite de matériaux isolants.

12. Dimension globale: approximativement: W800 × D600 × H1650 mm.

13L'alimentation de l'équipement est de 220 V AC à 50 Hz.
