IEC 60309 Interface de charge Système d'essai d'élévation de température du pistolet de charge EV Épreuve

IEC 60309 Système d'essai d'élévation de température de l'interface de charge EV Épreuve du pistolet de charge

La norme:

La surveillance de la température correspondant aux clauses 6.2.9 et 7.24, l'augmentation de température correspondant aux clauses 6.3.13 et 7.24 de la norme GB/T 20234.1-2023, la détection de température correspondant à la clause 10.3.20, la température de surface et la température terminale dans la norme GB/T 20234.4-2023 correspondant aux clauses 8.13 et 9.13L'essai d'élévation de température du composant de connexion de charge doit être effectué selon les méthodes spécifiées aux points F.2 et F.3 de l'appendice F.

Le produit doit être présenté sous forme d'une pièce d'emballage ou d'une pièce d'emballage en forme d'emballage.hausse de température L'outil d'essai de référence pour les essais correspond à l'appendice B.

Caractéristiques du matériel:

Il adopte un logiciel de programmation indépendant et un fonctionnement contrôlé par ordinateur.Il est utilisé pour évaluer le chauffage de surface de l'interface de charge et des accessoires électriques lorsque le courant de charge est connecté, et si la hausse de température de l'électrode est conforme aux exigences de la norme.

Principaux paramètres techniques:

1Station de sortie: 1 station de changement de température.

La tension de sortie maximale est de 10 V en courant alternatif monophasé.

courant d'essai réglable de sortie constant: AC10~1400A.

La précision de l'affichage du courant: ± (0,25% de lecture + 0,25% de gamme), résolution 1A.

La précision de l'affichage de la tension: ± (0,25% de lecture + 0,25% de plage), résolution 0,01V.

Stabilité du courant d'essai: ± 1% de la valeur définie + 0,5 A), le temps de réaction est d'environ 1 s.

2- alimentation par contact de commande: plage de courant AC (0 à 2) A

3Mode de fonctionnement: mode continu, mode allumage et mode de régulation automatique de la température.

Mode d'allumage et d'arrêt continu:

Temps d'essai en mode continu: 0,01 ‰ 99,99 heures

Mode d'allumage/d'arrêt de l'alimentation Temps d'allumage/d'arrêt: 0,01 ‰ 99,99 heures

Nombre de fois d'allumage et d'arrêt: 1 à 9999 fois, arrêt automatique lorsque le nombre atteint

Réglage actuel: Réglage programmable

Mode de régulation automatique de la température: peut définir une valeur d'élévation de température stable et trouver automatiquement la valeur actuelle appropriée

Plage de réglage de l'élévation de température: 0°100°C

Précision stable à ±0,5°C

Obtenir automatiquement le résultat actuel nécessitant une valeur de hausse de température

4. Essai d'élévation de température (module de collecte de température importé):

Plage de mesure de la température: 0 à 260°C, précision ± 0,3% de la lecture +1°C; résolution: 0,1°C.

Points de mesure de la température: 20 canaux (dont un point de mesure de la température ambiante).

Thermocouple: l'instrument prend en charge les thermocouples J, K, T, E, S, N, B, R et d'autres types.

Thermocouple de mesure de la température: thermocouple à filament 30AWG de type K de l'American Ω Company, de 2 mètres de long, 20 au total.

La sonde de température peut être testée avec de l'électricité sans endommager l'instrument.

Vitesse de balayage de la température, intervalle de stockage des enregistrements: 0,1 ~ 1800 secondes pour tous les canaux.

Enregistrement des données de température: complété automatiquement par ordinateur, configuré avec un logiciel d'essai informatique.

Le logiciel peut régler le canal de température ambiante et la température ambiante peut être soustraite automatiquement lors de la collecte de données.

5. équipé d'un ordinateur de commande industrielle intégré à écran tactile (PCU à stylo 4/1.8G ou supérieur, mémoire 4G, disque SSD 64G, écran LCD de 15 pouces),installé avec le système d'exploitation XP en anglais et le logiciel de traitement OFFICE.

A. Mode de réglage de l'alimentation: il possède des réglages d'édition programmables et peut régler au moins 10 segments de programmes courants et peut implémenter en continu différentes valeurs de courant.avec fonction d'interrupteur d'horloge, réglage de l'interface de fonctionnement, réglage et réinitialisation automatiques.

B. Options multiples de mode de fonctionnement: mode continu, mode allumage, mode de régulation automatique de la température.

C. Affichage des données: il peut afficher la valeur de température, la valeur de courant et la courbe de l'axe temporel de chaque canal en temps réel.L'intervalle d'enregistrement des données est réglable de 100ms à 1800s.

D. Économie de données: il a pour fonction d'enregistrer automatiquement ou manuellement les données d'essai, et l'espace de stockage est d'au moins 8 G.

E. Export de données: il dispose d'une fonction d'exportation de données USB et les données peuvent être exportées vers des fichiers CSV, XLSX et autres formats.

F. Mode de réglage de l'alimentation: il possède des réglages d'édition programmables et peut régler au moins 10 segments de programmes de sortie de courant et peut implémenter en continu différentes valeurs de courant.avec fonction d'interrupteur d'horloge, réglage de l'interface de fonctionnement, réglage et réinitialisation automatiques.

6L'alimentation électrique: 220 V AC ± 10%, 50/60 Hz, 10 KVA.

7Dimensions: environ 1000 mm de large × 1000 mm de profondeur × 1600 mm de haut, et pèse environ 300 kg.

Équipé de roulettes mobiles à freinage lourdes pour faciliter la fixation et le déplacement.

8Équipé de fonctions de protection contre les surcharges et de protection contre les surtensions.

Lorsque l'équipement s'arrête, le courant est automatiquement coupé.

L'équipement peut fonctionner en continu pendant longtemps et est stable et fiable.

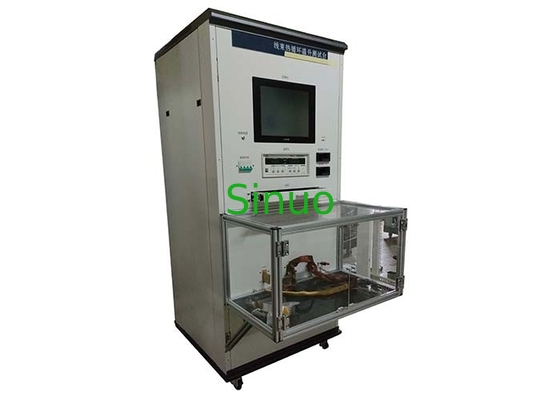

9. Diagramme de l'équipement (l'image comprend un ordinateur):
