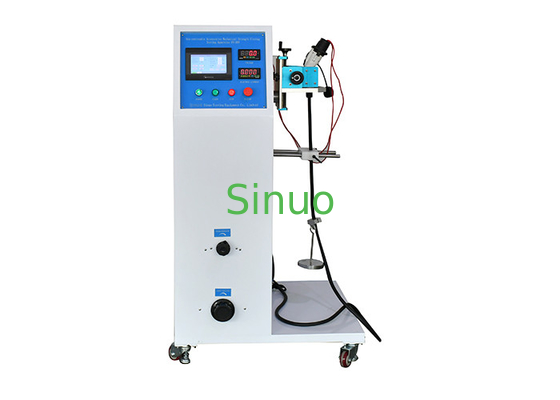

IEC 60309-1 Équipement d'essai de la machine d'essai de flexion du câble d'interface de charge

Nombre De Pièces:	1
Prix:	Négociable
Emballage Standard:	boîtier en contreplaqué
Période De Livraison:	30 jours
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	10 ensembles par mois

Détails Informations

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

SNQC1009

Mode de conduite:

Servo moteur

Fixage de la méthode:

Fixage mécanique

Méthode de contrôle:

Commande par PLC

Station d'essai:

Une gare

Fléchissement du taux:

0-60 cycles/minute

Fléchissement de l'angle:

0-360°, réglable

Fléchissement des cycles:

0~999999 peuvent être préréglés

Poids de charge:

Le point de départ doit être situé à l'extrémité de l'eau.

Mettre en évidence:

IEC 60309-1 Équipement d'essai pour véhicules

Équipement d'essai pour véhicules pour l'interface de charge

Description du produit

IEC 60309-1 Équipement d'essai de la machine d'essai de flexion du câble d'interface de charge

Résumé du produit:

La norme: conformément à l'IEC 62196-1:2014 clause 7.11 et à la clause 7.15, IEC60309-1:2012, point 24.4.

Échantillons et restrictions: interfaces de charge des véhicules électriques, prises industrielles, prises et accouplages.

Application: Utilisé pour tester la partie de connexion de flexion de la partie "résistance mécanique" du câble de connexion d'alimentation de la prise et de la prise du véhicule de charge.

Principe d'essai: le servo-moteur est utilisé pour entraîner la plaque tournante pour faire basculer la pièce à gauche et à droite, et la machine s'arrête automatiquement lorsque le nombre de fois est atteint.

Structure et caractéristiques: l'équipement est entraîné par un servo-moteur et des échantillons de grande taille sont installés sur des plaques d'aluminium,qui peut faire coïncider l'axe de balancement avec le point où le cordon pénètre dans l'instrument autant que possible lors du serrage de l'échantillon, ce qui permet d'obtenir le déplacement latéral minimum du cordon et de la charge.

Environnement d'utilisation: alimentation AC220V ± 10%/50-60Hz, puissance 3 kW.

Paramètres techniques:

Dimensions de l'équipement		Le nombre d'étoiles est calculé en fonction de l'échantillon de gaz de combustion.
Poids de l'équipement		150 kg ou plus
Station d'essais		Station unique
Méthode de commande électrique		Contrôle intégré intelligent par PLC, fonctionnement par interface tactile homme-machine de 7 pouces
Mode de conduite		Servo-moteur
Méthode de serrage de l'échantillon		Prise en main mécanique, position réglable du point de prise
Angle de flexion		Réglable de 0 à 360° (par défaut ± 45°)
Taux de flexion	0 à 60 fois/min, prédéfini
Fréquence de flexion	0~999999 peut être préréglé, par défaut est 20000 fois
Poids de la charge	Le point de départ doit être situé à l'extrémité supérieure de l'escalier, à l'extrémité supérieure de l'escalier.
Énergie de charge	Connexion externe, armoire de charge en option avec tension réglable entre les conducteurs 0-250V et courant AC réglable 0-400A
Le jugement de test	Jugement basé sur le signal donné par le fait que le courant conduit ou non

Les défauts courants et les traitements:

Je ne veux pas.	Faute	La raison	Traitement
1	Allumez l'interrupteur d'alimentation, mais le voyant ne s'allume pas	L'alimentation extérieure n'est pas connectée	Veuillez vous connecter à l' alimentation externe.
		Le fusible est cassé.	Trouvez la raison et changez le fusible.
		Le voyant est endommagé.	Remplacez la lumière.
2	Allumez l'interrupteur d'alimentation, l'écran tactile ne marche pas	L'alimentation interne DC24V est en panne.	Remplacer l'alimentation DC24V
2		Écran tactile endommagé	Remplacez l'écran tactile
3	Écran tactile sans réponse	La connexion au PLC est lâche.	Reconnectez
3	Écran tactile sans réponse	Écran tactile endommagé	Remplacez l'écran tactile
4	Puissance de charge sans alimentation électrique	Socket de charge endommagé	Remplacez la prise
4	Puissance de charge sans alimentation électrique	Le fusible est cassé.	Changer le fusible.
5	Appuyez sur le bouton Démarrer, mais le luminaire ne fonctionne pas.	La valeur affichée et la valeur prédéfinie des temps d'essai sont les mêmes	Compte de pression dégagé
		Le bouton E-STOP n' est pas réinitialisé	Libérez le bouton E-STOP
		Il y a un objet étranger dans la machine, la machine est coincée	Retirer l' objet étranger
		Il n'est pas en mode test automatique.	Appuyez sur le bouton Début
		Connexion au moteur	Reconnectez
		Pas en position de départ	Retour à domicile
6	Le moteur tourne mais le manipulateur ne tourne pas	Vérifiez si le connecteur de l'arbre de sortie du moteur est lâche	Reconnectez
6	Le moteur tourne mais le manipulateur ne tourne pas	Vérifiez si la courroie est cassée ou trop lâche	Remplacer la ceinture
7	Le bruit	Vitesse de rotation faible ou trop élevée	Réinitialisez la vitesse
7	Le bruit	Connexion au moteur	Reconnectez
