IEC 62196-1 Interface de charge Épreuve de charge mécanique Épreuve du dispositif de connexion du véhicule

IEC 62196-1 Interface de charge Épreuve de charge mécanique Épreuve du dispositif de connexion du véhicule

Informations sur le produit:

Norme: conformément à la CEI 62196-1:2022.

Échantillons et restrictions: interface de charge.

Application: la structure de l'interface de charge doit permettre d'insérer et de retirer facilement le pistolet de charge et empêcher le pistolet de charge de tomber de la prise pendant une utilisation normale.Vérifiez si la force maximale requise pour retirer le pistolet de charge de la prise de l'appareil est dans la plage spécifiée par la normeIl est également utilisé pour vérifier si la force maximale requise pour insérer le pistolet de charge dans la prise de l'appareil est dans la plage spécifiée par la norme.

Principe d'essai: force maximale de traction de la prise: appliquer la force maximale de traction spécifiée par la norme (force totale du poids principal, du poids supplémentaire, du crochet (dispositif de fixation),et de la fiche d'essai) à la fiche d'essai, et la prise devrait sortir de la prise.

La force pour insérer le pistolet de charge dans la prise: placez le pistolet de charge verticalement vers le bas, placez le poids principal selon la norme sur le pistolet de charge, puis utilisez un 0.8 kg de poids à tomber librement d'une hauteur de 5 cm pour heurter le poids principalLe pistolet de charge doit être inséré dans la prise à la position requise du contact.

Structure et caractéristiques:

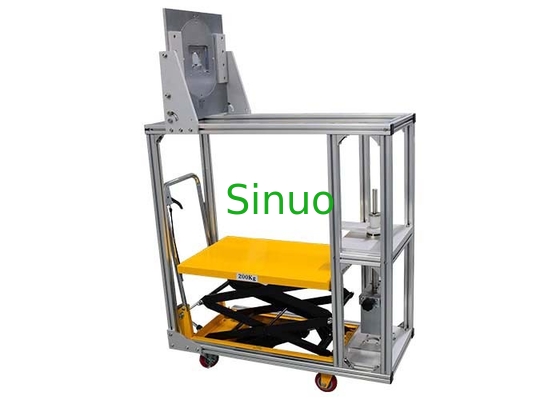

Ce dispositif se compose du dispositif de serrage installé sous la plaque supérieure A, du poids principal F, du poids supplémentaire G et de la fiche d'essai C. Le cadre de ce dispositif est compatible avec GB/T20234.1 Figure 5 et GB11918.4 Figure 102, comprenant un essai de charge mécanique à l'interface de charge horizontale, un essai du dispositif de verrouillage et un essai de force d'insertion et de retrait.

Remarque: la pince réglable est utilisée, qui peut être commutée entre les directions verticale et horizontale, et peut serrer tous les types de produits; la pince D est remplacée par un anneau suspendu,qui est plus pratique à utiliser; le poids principal est directement contre-pondéré, sans avoir besoin d'un support.

Environnement d'utilisation: température de travail de 5 à 35°C, humidité de 30 à 90%.

Spécifications techniques:

Station d'essais	Station unique
Configuration de la jauge	Fabriqué en S136, la broche est de taille standard minimale, la tolérance est de ±0,01 mm, l'espacement est de ±0,05 mm, et la douceur est de 0,8um Le calibre est facultatif.
Objets d'essai	7.11.8: Essai de charge mécanique à l'interface de charge 7.15.1.1: Essai du dispositif de verrouillage 7.17: Essai de force de prise et de traction
Principaux paramètres techniques de l'essai de charge mécanique à l'interface de charge
Dessin de la disposition de l'essai
Temps de rétention de l'essai	60s, le cylindre hydraulique entraîne la palette pour soulever et abaisser le poids, et le temps est contrôlé manuellement.
Fréquence des essais	4 fois, une fois dans chaque direction de 90° autour de l'axe horizontal, manuellement
Sélection de la charge d'essai
Configuration du poids de la charge mécanique	165: 148,5 N de poids principal x1 + 16,5 N de poids supplémentaire x1; 300N: poids principal de 270N x1 + poids supplémentaire de 30N x1; 440N: 396N poids principal x1 + 44N poids supplémentaire x1; 660N: 594N poids principal x1 + 66N poids supplémentaire x1; 750N: 675N poids principal x1 + 75N poids supplémentaire x1; Note: Le poids du poids principal inclut le poids du crochet, et le poids du poids est réalisé par superposition et combinaison.
Principaux paramètres techniques de l'essai du dispositif de verrouillage
Temps de rétention de l'essai	60s, le cylindre hydraulique entraîne la palette pour soulever et soulever le poids, et le temps est contrôlé manuellement.
Dessin de la disposition de l'essai
Principaux paramètres techniques de l'essai de force d'insertion et d'extraction
Diagramme de disposition de l'essai de force d'insertion
Configuration du poids de la force d'insertion	Poids principal du pistolet de charge AC: 9,2 kg Poids principal du pistolet de charge en courant continu: 13,2 kg Poids supplémentaire: 0,8 kg Note: le poids du poids principal comprend le poids de la pince et de la tige de guidage.
Le test	Pendant l'essai, le dispositif de verrouillage doit être ouvert.
Configuration du poids de la force de traction	Pistolet de charge à courant alternatif: 100N (90N+10N) Pistolet de charge en courant continu: 140N (126N+14N) 10,0 kg
