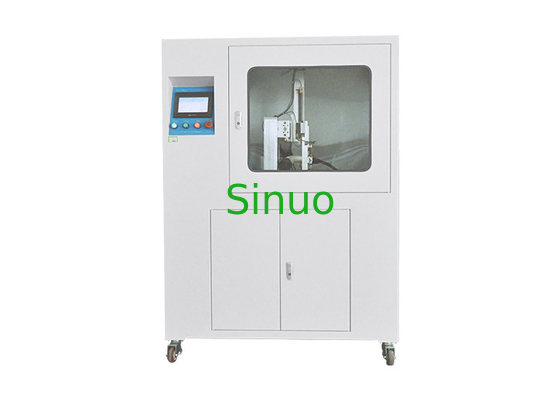

IEC 62196-1 Pistolet de charge Appareil de verrouillage électronique Appareil d'essai complet

IEC 62196-1 Pistolet de charge Appareil de verrouillage électronique Appareil d'essai complet

Résumé du produit:

Norme: conformément à la norme IEC 62196-1:2022.

Échantillons et restrictions:

Le dispositif de verrouillage électronique de la prise du véhicule en courant continu (voir la norme GB/T 20234.4-2023, figure 10 et figure 11);

le dispositif de verrouillage électronique des prises de courant alternatif du véhicule (voir le dessin A.2 de la norme GB/T 20234.2-2015);

Le dispositif de verrouillage mécanique de la fiche du véhicule à courant continu (voir la norme GB/T 20234.4-2023, figure 10 et figure 11);

Le dispositif de verrouillage mécanique de la fiche du véhicule à courant alternatif (voir la figure A de la norme GB/T 20234.2-2015).1, figure A.3)

Application: il est utilisé pour tester si les accessoires électriques avec des dispositifs de verrouillage électroniques tels que les interfaces de charge des véhicules électriques,les prises et prises industrielles et les couples peuvent résister aux contraintes mécaniques, les contraintes électriques et thermiques qui se produisent pendant une utilisation normale sans usure excessive ou autres effets nocifs.

Principe d'essai: le mécanisme d'entraînement du servo-moteur est utilisé pour appliquer une force au mécanisme électronique de verrouillage de l'échantillon et le mécanisme électronique de commande est utilisé pour mettre en œuvre un fonctionnement normal,déverrouillage d'urgenceLa durée de vie des cycles et la résistance mécanique du mécanisme de verrouillage électronique peuvent être préréglées à l'aide de l'écran tactile.

Structure et caractéristiques:

Il adopte un cadre intégré, entraîné par un servomoteur, une vis à bille de précision et une transmission à courroie synchrone, un fonctionnement à écran tactile couleur et une puissante fonction d'affichage numérique,Système de commande intelligent PLC; il adopte également une pince réglable à trois axes, adaptée au chargement de l'électronique des armes à feu.

Environnement d'utilisation: alimentation électrique: AC380V ± 10%/50-60Hz, 5 kW, température de fonctionnement 0-40°C, humidité 30%-90%.

Paramètres techniques:

Les dimensions	Environ W1000*D900*H1400 mm; poids: environ 200 kg
Objets d'essai	a) Essai de fonctionnement normal (durée de vie) du dispositif de verrouillage électronique b) Essai manuel de déverrouillage d'urgence du dispositif de verrouillage électronique c) Durée de vie du système de verrouillage électronique en conditions extrêmes d) Essai de résistance structurelle du dispositif de verrouillage électronique
La gare	Station unique
Méthode de commande électrique	Mitsubishi PLC contrôle intégré intelligent, fonctionnement de l'interface tactile homme-machine couleur de 7 pouces
Mode de fonctionnement	Fonctionnement manuel ou commandé par programme
Équipement électrique	a) Convient aux dispositifs de verrouillage électronique indépendants ou aux dispositifs universels; b) Répondant à la norme américaine et à la norme européenne de l'interface de charge universelle AC et DC
Fonction d'essai	Équipé d'une fonction d'essai de verrouillage électronique avec barre de pression
Déverrouillage du dispositif de verrouillage électronique	Il est capable de déverrouiller manuellement le dispositif de verrouillage électronique, adopte un mode de fonctionnement automatique contrôlé par voie électronique,et réalise la programmation pour répondre aux exigences de fonctionnement normal (durée de vie) du dispositif de verrouillage électroniqueLa force de déverrouillage requise est de (0 à 50 N) et l'erreur d'indication est de ≤ ± 0,5% F.S., résolution ≤ 0,1 N.
Force du dispositif de verrouillage électronique	Il est équipé d'un dispositif d'application de force pour le mécanisme de verrouillage de la tige de verrouillage électronique.Le dispositif d'application de la force peut serrer l'extrémité de la tige de verrouillage et appliquer la poussée axiale ou la force de traction. La plage de mesure de la force doit être conforme à (0~50) N, et l'erreur d'indication est ≤± 0,5% F.S., la résolution ≤0,1N, peut régler le taux d'application de la force et maintenir une valeur de force constante;le dispositif d'application de la force peut mesurer le déplacement de la partie supportant la force et la position de la tige de verrouillage, et la plage de mesure du déplacement est de (0~50) mm, indiquant une erreur de valeur ≤±0,02 mm, une résolution ≤0,01 mm
Conversion de la polarité	Le programme PLC se déclenche automatiquement et se déclenche après 1 seconde après la surveillance de la rétroaction de l'état du verrou électronique.
Appareil de commutation	(0?? 24) VDC réglable, précision de tension supérieure à 0,5 niveau, résolution ≤0,1V
Canaux de transmission	(0~5000) ms peut être réglée de façon arbitraire, résolution ≤1ms
Conductivité inverse	(0~5000) ms peut être réglée de façon arbitraire, résolution ≤1ms
Les intervalles	Temps d'intervalle: peut être réglé arbitrairement dans la plage de (0~200) s, résolution ≤1s, courant de charge réglable de 1-200 mA pour coopérer avec l'action;
Fonction	équipé d'un dispositif de surveillance qui permet d'enregistrer le signal électronique de déverrouillage et de verrouillage et d'enregistrer l'état et les heures d'allumage du signal;
Détermination de la faute	Définition de la fréquence d'écoulement
Fréquence des essais	Définition arbitraire dans la plage de (0~99999)
Protection de la sécurité	Protection contre le sol, protection contre le court-circuit, protection contre la surcharge
Configuration principale
Nom		Spécification	Marque	Quantité de temps écoulé
PLC		Série FX	Mitsubishi	1 ensemble
Écran tactile		7 pouces	Je ne sais pas.	1 ensemble
Moteur		400 W	Huichuan	1 ensemble
Appareil de commutation		35 W/24 V/	Je suis bien	1 pièces
Relais intermédiaire		4J2J	Omron	Plusieurs
Autres composants électriques			Chint, FUJI Je vous en prie.	Plusieurs
Capteur de force		10 kg ou plus	Changqing	1 ensemble
Machines et appareils			Sinusée	1 ensemble
Chassis			Sinusée	1 pièces
