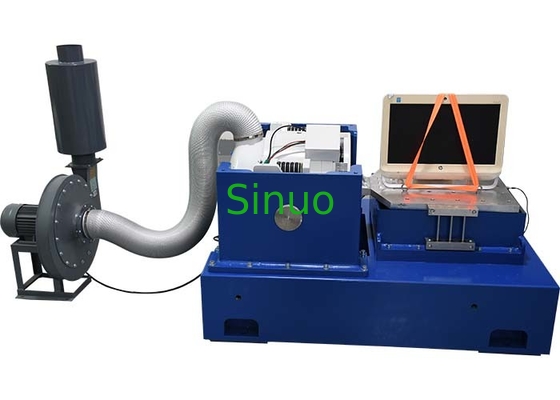

Machine de test de vibration de batterie pour vélo électrique Plage de fréquence 1 ∼ 4500 Hz

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	boîtier en contreplaqué
Période De Livraison:	30 jours
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5 ensembles par mois

Détails Informations

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

Les données sont fournies par les autorités compétentes de l'État membre de l'expédition.

Force d'excitation sinusoïdale:

Période de pointe de 700 kg.f (6860N)

Une force excitante aléatoire:

Le nombre de fois où le véhicule est utilisé

Force d'excitation par choc:

Le point de départ est le point de départ de l'appareil.

Accélération maximum:

100G (980 m/s2)

Plage de fréquences:

1 ‰ 4500 Hz

Vitesse maximale:

2 m/s

Charge maximale:

300 kg

Fréquence d'isolation:

2,5 hertz

Mettre en évidence:

Machine de test des vibrations de la batterie

Machine de test des vibrations pour vélos électriques

Machine de test de vibration à 4500 Hz

Description du produit

Machine de test de vibration de batterie pour vélo électrique Plage de fréquence 1 ∼ 4500 Hz

Informations sur le produit:

Le test de vibration est l'acte d'excitation ou de choc d'un composant ou d'un dispositif pour voir comment il réagirait dans un environnement réel.à partir de produits industriels tels que des circuits imprimés, des avions, des navires, des fusées, des missiles, des automobiles et des appareils ménagers.

Sinuo peut vous fournir l'ensemble du programme d'excitation et de test, et prouver la qualité des produits pour vous selon les normes nationales et internationales, telles que l'ONU 38.3Les normes de conformité sont définies par les normes ISO, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Formule de sélection de la machine à vibrations et schéma de la structure du générateur de vibrations:

1Les conditions d'essai selon l'entreprise du client

2Type d'essai: balayage sinusoïdal; échantillonnage aléatoire

3Plage de réponse de fréquence: 1-4500 Hz

4. Formule: A(g) = ((2πf) 2Dcm/980 A=0,002DmmF²

D = A/0,002F²

F=M (kg) ×A (g)

Machine de test de vibration de batterie pour vélo électrique Plage de fréquence 1 ∼ 4500 Hz 0

Machine de test de vibration de batterie pour vélo électrique Plage de fréquence 1 ∼ 4500 Hz 1

Instructions de configuration de l'équipement:

Projet	Instructions de configuration	Quantité utilisée
Carrosserie de table à vibrations	A07S23 générateur d'excitation électromagnétique	1 SET
	Dispositif de commande de centralisation automatique pour bobine mobile	1 SET
	B402S Ventilateur de refroidissement	1 SET
	VT40 Tableau d'extension verticale (400 × 400 mm)	1 SET
	HG40 Film à huile horizontale (400 × 400 mm)	1 SET
Amplificateur de puissance numérique à commutation	Amplificateur de puissance numérique de commutation SAO7K	1 SET
	Système de protection par servo	1 SET
	Énergie d'excitation	1 SET
Régulateur numérique de vibrations	Régulateur de vibration numérique VCSusb-2	1 SET
	Capteur d'accélération du système	2 PCS
	CD d'installation du logiciel de commande	1 SET
	Ordinateur de commande	1 SET
Les accessoires	Les câbles de raccordement ou les tuyaux d'air	1 SET
	Instructions d'utilisation, rapports d'inspection, certificats, manuels de maintenance	1 SET
	Outils accessoires (clés-relais de type T, clés hexagonales, tournevis, etc.)	1 SET
	Rameau de pression vibrant/clampe à barres de pression	1 SET

Paramètres techniques de l'équipement

Paramètres du générateur d'excitation électromagnétique A07S23
Force d'excitation sinusoïdale maximale	Période de pointe de 700 kg.f (6860N)
Force d'excitation aléatoire maximale	Le nombre de fois où le véhicule est utilisé
Force maximale d'excitation par impact	Le point de départ est le point de départ de l'appareil.
Plage de fréquences	1 ‰ 4500 Hz
Déplacement maximal	51 mm p-p
Vitesse maximale	2 m/s
Accélération maximale	100G (980 m/s)²)
Charge maximale:	300 kg ou plus
Fréquence d'isolement des vibrations:	2.5 Hz
Diamètre de la bobine mobile:	F230 mm
Poids de la bobine de déplacement:	7 kg ou plus
Une vis sur la table.	16 × M10
Fuite de flux	< 10 gauss
Moment excentrique autorisé	300 N.m.
Taille de l'équipement	915 mm × 740 mm × 780 mm (à l'exclusion du tableau de dilatation verticale)
Poids de l'équipement	880 kg (à l'exclusion de la table à glissière horizontale)
Amplificateur de puissance numérique de commutation SA-6K
Puissance de sortie	7 KVA
Voltage de sortie	- 120 V
Courant de sortie	70A
Efficacité de l'amplificateur	≥ 90%
Niveau allumée-éteinte	116 kHz
RNN	≥ 65 dB
Le bruit	≤ 70 dB
Taille de l'amplificateur	Pour les appareils à commande numérique
Système de protection par servo
Fonction	Température, pression du vent, surdéplacement, surtension, sur courant, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase d'entrée
Régulateur de vibration numérique VCSusb-2
Configuration du matériel	2 canaux d'entrée simultanés, 1 canal de sortie
Module de fonction de contrôle	Sinus, choc aléatoire classique
Ordinateur de commande	17 ′′ ordinateur de marque originale avec écran LCD, Windows 10
Logiciel	Il peut générer automatiquement des rapports de test WORD. Il peut afficher,stocker les signaux et les données, et définir les paramètres d'essai et les fonctions d'analyse.
Accélérateur du système Le groupe LAB-24112	Plage de fréquences: 1 ∼ 12 000 Hz Sensitivité: 30 PC/g Plage de température: -40 à 180°C
Tableau d'extension verticale VT40
Matériel	Alliage de magnésium, durci en surface
Taille de la table	400 × 400 mm
Trou fixe	M8 distribution rectangulaire, durable et résistante à l'usure
Fréquence d'utilisation limite supérieure	Sine 2000 Hz, aléatoire 2000 Hz
Le poids	Environ 15 kg.
Table à glissière horizontale à film d'huile HG40
Matériel	Alliage de magnésium, durci en surface
Taille de la table	400 × 400 mm
Trou fixe	M8 distribution rectangulaire, durable et résistante à l'usure
Fréquence d'utilisation limite supérieure	Sine 2000 Hz, aléatoire 2000 Hz
Le poids	Environ 18 kg (sans tête de raccordement)
Ventilateur de refroidissement B402S
Puissance du ventilateur:	4 kW
Débit du ventilateur:	41m³/s
Exigences électriques
Énergie électrique	AC à trois phases 380V/50Hz 18 kW
Air comprimé	0.6Mpa
Résistance au sol	≤ 4Ω

Machine de test de vibration de batterie pour vélo électrique Plage de fréquence 1 ∼ 4500 Hz 2
