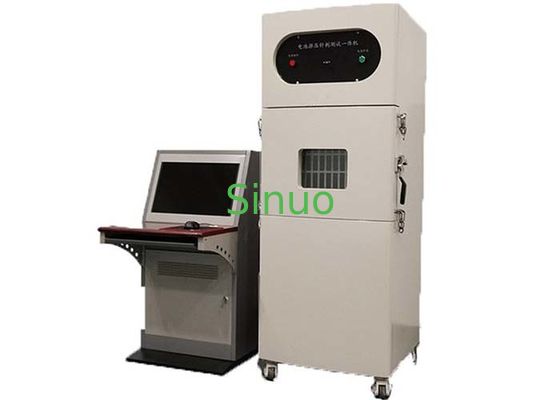

IEC 62133 Chambre d'essai de fracturation et de pénétration des ongles de batterie 150KN avec contrôle informatique

IEC 62133 Chambre d'essai de perte de batterie et de pénétration des ongles 150KN avec contrôle informatique

La norme:

Conforme à l'essai d'écrasement AIS 038 à la page n° 79 de l'annexe 106.2, Test de pénétration des ongles à la page n° 101 de l'article 106 n° 3.3.2 point a)

Pour les véhicules à moteur à commande autonome, la norme IEC 62133-2012, IS0 12405-4:2018, etc.

Caractéristiques:

1Le logiciel d'essai dispose d'une fonction d'acquisition de tension: selon les exigences d'essai de la batterie unique,jusqu'à ce que la coque de la batterie se casse ou que la batterie soit en court-circuit (la tension interne de la batterie devient de 0V)Lorsque la tension est égale à zéro, l'équipement arrête automatiquement l'essai.

2Selon les prescriptions d'essai de la batterie de puissance: le système d'essai peut d'abord être comprimé à 30% de la taille du module de batterie (c'est-à-dire de la déformation).Ou définir une certaine valeur de pression (comme la force d'extrusion est de 20kN)Lorsque l'essai d'extrusion atteint la valeur de force réglée et que le temps de maintien de la pression réglée est également atteint, l'équipement arrête l'essai.

3L'échantillon peut être testé selon l'une des trois conditions de pression, de déformation et de tension.

4Les trois modes d'essai peuvent être utilisés comme variables de contrôle pour n'importe quelle combinaison de conditions, c'est-à-dire que trois ou deux conditions d'essai peuvent être définies en même temps.l'appareil arrête l'essai.

5Le système de test peut afficher la vitesse pendant le test. La vitesse de test requise pour le test peut également être réglée dans le logiciel informatique.

6. Le système d'exploitation de l'ordinateur est traité dans la boîte de dialogue windows. Le mode table peut être planifié par vous-même. Les données de test sont enregistrées tout au long du processus.fonctions de comparaison et de suivi.

7La carte mère dédiée au contrôle de test peut enregistrer la force, le déplacement et la tension en même temps.et l'interface de commande enregistrera et surveillera la force d'extrusionIl est pratique de générer des rapports ou d'exporter des données directement. La carte mère de contrôle est facile à utiliser.

8. Pendant le test, la fonction de test peut être contrôlée en recueillant des signaux de tension. La tension changera pendant le test de batterie. Entrez une valeur de tension spécifiée dans le système de test,et le système envoie un signalL'essai d'extrusion s'arrête lorsque la valeur de tension définie est atteinte.

Paramètres techniques:

Taille de la cellule de la batterie utilisateur	Taille maximale (longueur x largeur x hauteur): 225*185*160 mm, poids: 18 kg-20 kg
Espace d'essai	1000 × 1000 × 1000 mm (largeur, profondeur et hauteur)
Les dimensions	1300 × 1400 × 2000 mm (largeur, profondeur et hauteur, sous réserve de la conception réelle)
Structure de l'équipement	Structure de type boîte
Port d'échappement de fumée	Le port d'échappement est de 150 mm de diamètre
Trou d'essai	Un trou de 50 mm est ouvert de chaque côté
Méthode de contrôle	Commande à distance par ordinateur, distance ≥ 10 m
Méthode de conduite	Traction électrique des cylindres
Plage de pression	1 ‰ 150 kN
Précision de la pression	± 1% FS
Résolution de la pression	0.01KN
Temps de maintien de la pression	≥ 100h peuvent être réglées
Vitesse de l'acupuncture	0.1 à 40 mm/s (réglable)
Précision de la vitesse	0.1mm/s~5mm/s, précision ±0,05mm/s; 5mm/s~40mm/s, précision ±0,1mm/s
Résolution de la vitesse	≤ 0,01 mm/s
Déplacement	0 ‰ 400 mm
Précision du déplacement	±0,1 mm
Aiguille en acier	1) Spécifications: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) Longueur: L=200 mm 3) Matériau: acier inoxydable 4) Angle: 45° à 60° 5) Quantité: 2 pièces chacune
Direction de l' aiguille	Crush et acupuncture de haut en bas
La tête écrasée	R75*750 mm semi-cylindre, facile à démonter.
Tête de concassage plate	Avec une tête plate
Appareil de fixation d'aiguille
Affichage de la force	Affichage de l'ordinateur
Résolution du capteur	1/10000
Conversion des unités	Poids de l'appareil
Système d'acquisition de température	Plage d'acquisition de la température 0+1000°C
	Résolution de température: 0,1°C
	Précision de mesure de la température: ±0,5°C
	Chaîne d'acquisition de température: 2 canaux
	Fréquence d'acquisition de la température: 100 ms
Système d'acquisition de tension	Plage d'acquisition de tension: 0 à 100 V
	Résistance à l'écoulement
	Résolution: 10 mV
	Chaîne d'acquisition de tension: 1 chaîne
	Fréquence d'échantillonnage de tension: 100 ms
Longueur de la ligne d'échantillonnage	2 m
Fréquence d'acquisition	≥ 50 Hz
Condition de coupe	La pression, la tension et la déformation peuvent être réglées séparément et surveillées simultanément. L'essai peut être arrêté tant qu'une ou plusieurs variables atteignent la valeur définie.
Le pouvoir	25 kW
Énergie	Équipement électrique
Poids (environ)	800 kg





Exigences environnementales:



1. Disjoncteur principal de fuite d'alimentation: AC380 ((1±10%) V (50±0.5) Hz trois phases à quatre fils + fil de terre de protection. Installez un fil de 10m2, un interrupteur de protection contre les fuites 3P 63A

2. câble d'alimentation: un câble à cinq cœurs (cable à quatre cœurs + fil de protection), d'environ 3 mètres de long (hors boîte)

3- Site d'installation:

1 Le sol est plat et bien ventilé;

2 Aucune forte vibration autour de l'équipement;

3 Aucun champ électromagnétique fort autour de l'équipement;

4 Aucune substance inflammable, explosive ou corrosive ni poussière autour de l'équipement;

5 Évitez les rayons directs du soleil ou les températures et humidités élevées;

6 La capacité de charge au sol du site: au moins 650 kg/m2 (exigence préalable: la taille du canal autour de l'équipement est ≥ 600 mm; le poids de charge ≤ 500 kg);

7 Il y a un espace approprié pour l' utilisation et l' entretien autour de l' équipement:

8 Il doit y avoir un espace autour de l'équipement permettant à au moins une personne de passer, c'est-à-dire ≥ 600 mm;

9 La porte de l'équipement doit être libre pour s'ouvrir et se fermer normalement et il ne doit pas y avoir d'autres objets devant la porte de l'équipement.

4Conditions environnementales: température: 20°C±5°C; humidité relative: ≤ 85% RH; pression atmosphérique: 80 kPa
