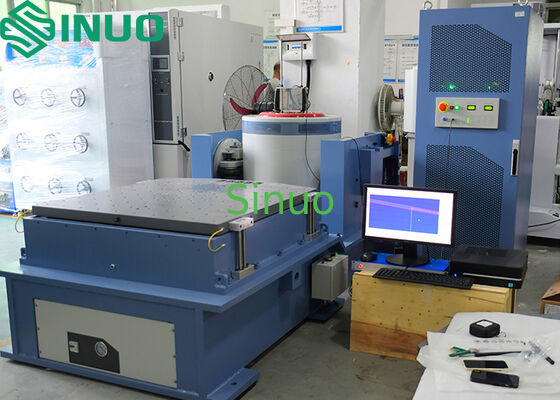

Système de test de vibrations électromagnétiques CEI 62133 pour tests de batteries

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	caisse en contreplaqué
Période De Livraison:	40 jours
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5 séries par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Sinuo

Certification

Calibration Certificate(Cost Additional)

Numéro de modèle

SN553

force sinusoïdale:

4000kg.f

Force aléatoire:

4000kg.f

Force de choc:

8 000 kg.f.

Gamme de fréquences:

1 ‰ 3000 Hz

Max. Déplacement:

100 mm p-p

Max. Vitesse:

2,0 m / s

Mettre en évidence:

Testeur de vibration de la batterie selon la norme IEC 62133

Système d'essai des vibrations électromagnétiques

équipement d'essai de batterie avec garantie

Description du produit

Système d'essai de vibrations électromagnétiques IEC 62133 pour les tests de batteries

Les essais de vibrations consistent à soumettre un composant ou un dispositif à des contraintes simulées afin d'évaluer sa réponse aux conditions réelles. Ces essais sont essentiels pour garantir la durabilité et la fiabilité des produits dans diverses industries, de l'aérospatiale et de l'automobile à l'électronique grand public.

Sinuo collabore avec vous pour offrir des solutions d'essais de vibrations personnalisées qui vont au-delà des normes de conformité de base (y compris GB, GJB, UL, IEC, ASTM, et plus encore). Notre objectif est de répondre aux défis spécifiques de vos applications, en vous dotant des capacités d'essai précises nécessaires pour accélérer la mise sur le marché, améliorer la qualité des produits et établir une réputation de fiabilité et d'excellence dans votre secteur.

Paramètres techniques de l'équipement

Paramètres du générateur d'excitation électromagnétique

Paramètre	Spécification
Force d'excitation sinusoïdale maximale	4000Kg.f crête
Force d'excitation aléatoire maximale	4000Kg.f rms
Force d'excitation d'impact maximale	8000Kg.f crête
Plage de fréquences	1～3000 Hz
Déplacement maximal	100 mm p-p
Vitesse maximale	2,0 m/s
Accélération maximale	100G(980 m/s2)
Fréquence de résonance du premier ordre	2500 Hz±5%
Charge utile	1000 kg
Fréquence d'isolation des vibrations	2,5 Hz
Diamètre de la bobine mobile	Ф440 mm
Poids de la bobine mobile	60kg
Fuite de flux	＜10gauss
Moment excentrique admissible	＞500N.m
Taille de l'équipement	1400mm×980mm×1230mm (hors plateforme d'extension verticale)
Poids de l'équipement	2800Kg

Amplificateur de puissance à commutation numérique

Paramètre	Spécification
Puissance de sortie	50KVA
Tension de sortie	110Vrms
Courant de sortie	500Arms
SNR	≥70dB
Taille de l'amplificateur	910mm×620mm×2050mm

Système de protection servo

Température, pression du vent, sur-déplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase d'entrée

Contrôleur de vibrations numérique

Paramètre	Spécification
Configuration matérielle	2 canaux d'entrée simultanés, 1 canal de sortie
Module de fonction de contrôle	Sinusoïdale, aléatoire, choc classique
Ordinateur de contrôle	Ordinateur de marque d'origine avec moniteur LCD
Logiciel	Fonctionnement en anglais, analyse dans le domaine temporel et fréquentiel, source de signal, analyse de balayage de fréquence sinusoïdale, etc. Il peut générer automatiquement des rapports de test WORD. Il peut afficher, stocker les signaux et les données, et définir les paramètres de test et analyser les fonctions.
Capteur d'accélération LTE C04A07	Plage de fréquences : 1-8000Hz Sensibilité : 30mv/g Plage de températures : -40 - 160℃

Table d'extension verticale

Paramètre	Spécification
Matériau	Alliage de magnésium, surface anodisée dure
Taille de la table	2000×1200 mm
Trou fixe	Manchon à vis en acier inoxydable M10 à répartition rectangulaire 100mm*100mm, durable et résistant à l'usure
Fréquence d'utilisation limite supérieure	Sinusoïdale 100 Hz, Aléatoire 200 Hz
Poids	Environ 340KG

Ventilateur de refroidissement (silencieux inclus)

Paramètre	Spécification
Puissance du ventilateur	15kW
Débit du ventilateur	81.6m3/s
Pression du ventilateur	0.075kgf/cm2

Exigences électriques

Paramètre	Spécification
Alimentation électrique	3 phases 5 fils 380V/50Hz 75 KVA
Air comprimé	0.6Mpa
Résistance de la terre	≤4Ω

Caractéristiques du système

Haute performance et fiabilité : Le contrôle en boucle fermée avec un processeur DSP garantit une réponse en temps réel et une grande précision. Tous les canaux d'entrée sont dotés de CNA de résolution 24 bits, d'une conception matérielle à faible bruit et de filtres anti-crénelage analogiques et numériques intégrés.
Facile à utiliser : Logiciel d'application basé sur Windows avec assistant automatique et fonctions de génération de rapports de test. Paramètres de test riches avec interface USB2.0 pour une connectivité informatique transparente.
Fonctions puissantes et flexibilité : Plateforme de contrôle des vibrations polyvalente capable de multiples tâches complexes. La conception modulaire permet de configurer le matériel et les logiciels pour répondre aux différentes exigences de test et d'analyse.
Sécurité des tests : Contrôle du signal à petite échelle pour l'aperçu du système, plusieurs contrôles de sécurité et paramètres d'interverrouillage. Touche d'arrêt intégrée pour l'arrêt immédiat des tests en cas d'anomalies.
Génération de rapports de test : Génération en un clic de rapports de test au format Word ou PDF. Rapports complets comprenant les fonctions de contrôle des tests, les paramètres de réglage, les courbes du spectre cible de contrôle et les courbes temporelles/fréquentielles.
