IEC 62196-1 Équipement d'essai de la résistance mécanique des prises et connecteurs de véhicule re-câblables
| Applicable standards: | CEI 62196-1 | Applicable clause: | Clause 26,3, figue 19 |
| Dropping height: | 1000 mm | Dropping times: | 8 fois |
| Rotating device: | 45° | Size: | 2443*360*1132 mm |
| High Light: | Équipement d'essai de la résistance mécanique des connecteurs du véhicule,Équipement d'essai de résistance mécanique |
||

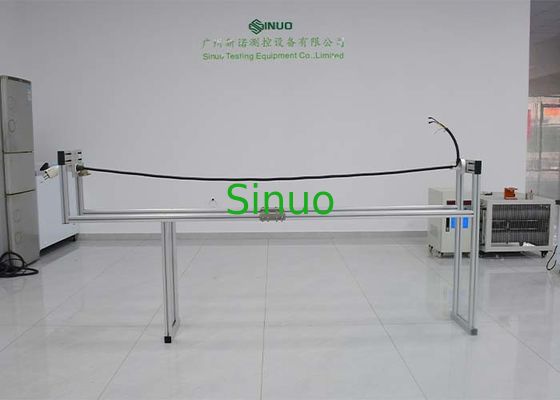

IEC 62196-1 Équipement d'essai de la résistance mécanique des prises et connecteurs de véhicule re-câblables
Informations sur le produit:
Ce dispositif d'essai est exigé par la norme IEC 62196-1:2022, clause 26.3, fig. 19.
Il est utilisé pour tester la résistance mécanique des prises rechargeables et du connecteur du véhicule équipé d'un câble flexible.
Le principe d'essai est que l'extrémité libre du câble et une corde supplémentaire ou un autre moyen flexible, etc., fixés au câble flexible, tous deux d'une longueur totale de 2,25 m,est fixé à un mur à une hauteur de 1 m au-dessus du sol.
L'échantillon est maintenu à l'horizontale, puis laissé tomber sur un plancher en béton, huit fois; le câble est tourné à 45° à chaque fois.
Paramètres techniques:
1. La hauteur de chute: 1000 mm
2Temps de dépôt:8
3- dispositif de rotation: 45°, il peut être tourné dans tous les sens.
4. Taille:L*W*H 2443*360*1132mm
