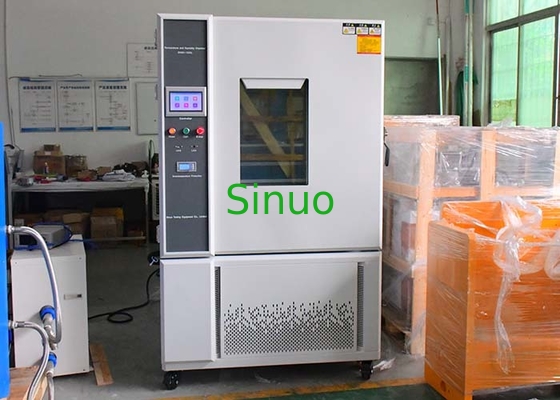

Chambre d'essai environnemental IEC 60068-2-1 1000L -70°C à +150°C

Taille de la chambre

Niveau sonore A≤70dB(A)

(Mesuré dans une chambre insonorisée avec une température ambiante de 25°C et peu d'écho. En utilisant la pondération A, testez la moyenne de 9 points. Chaque point de test se trouve à 1 mètre de la source de bruit horizontalement et à 1 mètre au-dessus du sol.)

1. Matériau de la paroi extérieure : tôle A3 pulvérisée.

2. Matériau de la paroi intérieure : plaque en acier inoxydable brossé SUS﹟304.

3. Matériau d'isolation thermique de la chambre : mousse de polyuréthane rigide résistante aux hautes températures de 100 mm.

4. Matériau d'isolation de la porte de la chambre : mousse de polyuréthane rigide résistante aux hautes températures de 100 mm.

1. Ventilateurs centrifuges à axe long en acier inoxydable : 2 jeux/90 W.

2. Ventilateur, radiateur, évaporateur (également déshumidificateur), dispositif de drainage, orifice d'équilibrage de la pression, déflecteur d'air réglable, capteur de température

1. Hublot : verre trempé sous vide à 3 couches de 400x600x40 mm

2. Poignées encastrées plates

3. Charnières de porte : charnières importées SUS #304

4. Lampe à économie d'énergie à l'intérieur de la chambre

5. Trou de passage : φ50 mm 1 pièce

1. La porte en une seule pièce s'ouvre vers l'extérieur, avec la charnière à gauche et la poignée à droite (face à l'avant de la boîte).

2. Équipée d'un mécanisme de verrouillage de sécurité de la porte (la porte peut être ouverte dans la salle d'essai), la porte est équipée d'une chaleur électrique pour éviter la condensation, et la plage visible du hublot en verre isolant (L400 mm × H600 mm). Le cadre de la porte est équipé d'un dispositif de chauffage électrique anti-condensation.

1. Radiateur électrique en acier inoxydable en forme d'ailette

2. Méthode de contrôle du chauffage : modulation de largeur d'impulsion à période égale sans contact SSR (Solid State Relay)

3. Puissance de chauffage : environ 3 kW

1. Compresseur scroll Hitachi ou Emerson basse température et faible bruit (méthode de dissipation thermique refroidie par air).

2. Méthode de refroidissement : refroidissement par air

1. Le dispositif de réglage automatique du débit de charbon froid est adopté pour éliminer efficacement la charge de chauffage du produit à tester, ce qui est synchronisé avec la technologie allemande/japonaise.

2. Par rapport aux conceptions traditionnelles, la stabilité et la reproductibilité du contrôle sont plus élevées, et il atteint des performances ultra-élevées en termes d'économie d'énergie et d'énergie.

Compresseur scroll Hitachi ou Emerson basse température et faible bruit

1. Le condenseur et l'évaporateur adoptent un dispositif à ailettes en aluminium de type déflecteur double AC&R.

2. Les dispositifs d'étranglement adoptent des accessoires de réfrigération de marque célèbre importés.

1. Le contrôleur du système de contrôle ajuste automatiquement les conditions de fonctionnement du compresseur de réfrigération en fonction des conditions d'essai. La capacité de refroidissement de sortie peut être contrôlée pour atteindre le principe d'économie d'électricité et d'eau. La condition de fonctionnement est plus stable. En particulier, l'humidité de fonctionnement peut économiser 30 % d'électricité.

2. Soupape de régulation de la pression d'évaporation.

3. Circuit de refroidissement de l'air de retour du compresseur

1. Les courbes et la température et l'humidité peuvent être affichées sur la même interface

2. L'affichage à l'écran de la température et de l'humidité

3． Les courbes peuvent être enregistrées en temps réel

Indicateurs techniques :

1. Écran tactile couleur de 7 pouces

2. Deux modes de contrôle : programme/valeur fixe

3. Type de capteur : deux entrées PT100 (entrée de capteur électronique en option)

4. Mode de sortie : impulsion de tension (SSR)/sortie de contrôle : 2 (température/humidité)/2 sorties analogiques 4-20 mA/16 sorties relais (passives)

5. Signal de contrôle : 8 signaux de contrôle IS/8 signaux de contrôle T/4 signaux de contrôle AL

6. Signal d'alarme : 16 alarmes d'obstacle externes DI

7. Plage de mesure de la température : -90,00°C--200,00°C, (en option -90,00°C--300,00°C) erreur ±0,2°C

8. Plage de mesure de l'humidité : 1,0 %--100 %HR, erreur ±1 %HR

9. Interface de communication : (RS232/RS485, distance de communication maximale 1,2 km [fibre optique jusqu'à 30 km])

10. Type de langue de l'interface : chinois/anglais

11. Équipé d'une fonction de saisie en anglais

12. Peut être utilisé avec une imprimante (fonction USB en option)

13. Une variété de sorties de relais de combinaison de signaux, et les signaux peuvent être soumis à des opérations logiques (NOT, AND, OR, NOR, XOR), appelées capacité de programmation PLC

14. Méthodes de contrôle de relais diversifiées : paramètre->mode relais, relais->mode paramètre, mode de combinaison logique, mode de signal composite

15. Édition de programme : 120 groupes de programmes peuvent être programmés, et chaque groupe de programmes peut programmer jusqu'à 100 segments

Précision : température ±0,1°C＋1 chiffre, humidité ±1 %HR＋1 chiffre

Résolution : température ±0,01°C, humidité ±0,1 %HR.

Pente de température : 0,1~9,9 peut être réglée.

Il dispose de fonctions de veille et d'alarme de limite supérieure et inférieure.

Signal d'entrée de température et d'humidité thermomètre sec et humide PT100x2.

9 ensembles de paramètres de contrôle P.I.D, calcul automatique P.I.D.

Thermomètre sec et humide avec fonction d'écran de correction automatique

1. PID anti-saturation intégrale

2. Méthode de contrôle de la température équilibrée BTC + contrôle intelligent de la capacité de refroidissement DCC + contrôle électrique intelligent DEC (équipement d'essai de température)

3. Méthode de contrôle de la température et de l'humidité équilibrées BTHC + contrôle intelligent de la capacité de refroidissement DCC + contrôle électrique intelligent DEC (équipement d'essai de température et d'humidité)

Il adopte le mode de dialogue à l'écran, aucune saisie de touche n'est requise et l'écran touche directement les options.

Les valeurs de consigne (SV) et réelles (PV) de la température sont affichées directement.

Peut afficher le numéro de programme, le segment, le temps restant et le nombre de cycles actuellement exécutés.

Fonction de temps cumulé de fonctionnement.

La valeur de réglage du programme de température est affichée sous forme de courbe graphique, avec la fonction d'affichage en temps réel de l'exécution de la courbe du programme.

Équipé d'un écran d'édition de programme séparé, au moins 5 segments de température, d'humidité et de temps peuvent être saisis sur chaque page.

Le chinois et l'anglais peuvent être commutés à volonté.

L'écran d'invite de défaut est affiché.

Le rétroéclairage de l'écran peut être réglé.

La fonction de protection d'affichage de l'écran peut être réglée sur la minuterie, TIMER ou l'arrêt manuel.

Groupes de programmes disponibles : maximum à 120 PATTEN.

Capacité de mémoire disponible : total de 12 000 SEGMENTS.

Exécution répétable des commandes : chaque commande peut être exécutée jusqu'à 3 200 fois.

Le programme est créé de manière conversationnelle, avec des fonctions telles que l'édition, l'effacement et l'insertion.

Réglage de l'heure des SEGMENTS 0~99 heures 59 minutes.

Dispositif de module de contrôle de synchronisation programmable x2 jeux.

Avec mémoire de programme hors tension, démarrage automatique et exécution continue du programme après la mise sous tension.

Avec interface de communication RS-485 ou RS-232.

Les courbes graphiques peuvent être affichées en temps réel pendant l'exécution du programme.

Avec réglage automatique de la capacité de congélation.

Avec fonction de démarrage et d'arrêt programmé.

Avec fonction de réglage de la date et de l'heure.

Fonction de verrouillage des touches et de l'écran (LOCK).

Dispositif de protection contre la surchauffe réglable (double protection, le premier protecteur de surchauffe de haute précision qui peut être réglé pour les hautes et basses températures. Une protection contre les hautes ou basses températures peut être réglée pour mieux protéger le produit en cours de test en cas de défaillance de la machine.

Le canal de climatisation est surchauffé.

Surchauffe du moteur du ventilateur.

Le sol est plat, bien ventilé et ne contient pas de gaz et de poussières inflammables, explosifs et corrosifs

Il n'y a pas de source de rayonnement électromagnétique forte à proximité.

Il y a une évacuation d'eau près de l'équipement (à moins de 2 mètres de l'unité de réfrigération).

La capacité portante du sol du site : pas moins de 800 kg/m2.

Il y a un espace de maintenance approprié autour de l'équipement.

A : pas moins de 600 mm

B : pas moins de 1 000 mm

C : pas moins de 100 mm

D : pas moins de 600 mm

1. De l'eau purifiée doit être utilisée

2. L'eau du robinet doit être traitée

1. Température : 5°C～35°C

2. Humidité relative : ≤85 %

3. Pression atmosphérique : 86 kPa～106 kPa

d) Alimentation électrique

CA 380 V triphasé à quatre fils + fil de terre de protection

Plage de fluctuation de tension admissible : CA (380±10)V

Plage de fluctuation de fréquence admissible : (50±0,5)Hz

La résistance de mise à la terre du fil de terre de protection est inférieure à 4 Ω

L'utilisateur est tenu de configurer un interrupteur d'air ou d'alimentation de capacité correspondante pour l'équipement sur le site d'installation, et cet interrupteur doit être utilisé indépendamment pour cet équipement
