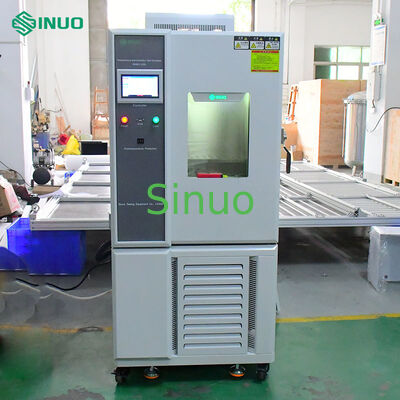

IEC60068-2 Chambre d'essai environnementale à température et humidité constantes -40 à 150°C

Cette chambre d'essai de température et d'humidité est conforme à la norme IEC 60068-2-1, à la norme IEC 60068-2-2, à la norme IEC 60068-2-78 et à la clause 15 de la norme IEC 60335-1 et à d'autres normes pertinentes.

Il est conçu pour effectuer des essais de froid, de chaleur, d'humidité et de sécheresse sur des composants électroniques, des produits électriques, des appareils électroménagers, des matières plastiques et d'autres échantillons.L'essai vérifie la fiabilité du produit pendant le stockage et le transport dans des conditions alternantes de température élevée/faible et d'humidité.

Système de gamme de température et d'humidité:

• IEC60068-2-1:2007 Épreuves environnementales ¢ Partie 2-1: Épreuves ¢ Épreuve A: à froid (IDT)
• Épreuves environnementales selon la norme IEC60068-2-2:2007  Partie 2-2: Épreuves  Épreuve B: chaleur sèche (IDT)
• IEC60068-2-78:2012 Épreuves environnementales ¢ Partie 2-78: Épreuves ¢ Cabine d'essai: chaleur humide, état stable (IDT)
• IEC60068-2-30:2005 Épreuves environnementales ¢ Partie 2-30: Épreuves ¢ Épreuve Db: chaleur humide, cyclique (cycle de 12 h + 12 h) (IDT)

L'unité dispose d'une conception de chambre entièrement fermée avec les avantages suivants:

• Une plage de température et d'humidité extrêmement large pour satisfaire aux diverses exigences d'essai.
• Il adopte un système de contrôle de la température et de l'humidité équilibré avancé, qui offre des performances de chauffage et d'humidification stables.Il maintient une grande précision et une excellente stabilité pour une simulation environnementale précise.
• Circuit de réfrigération automatiquement commutable: le système active automatiquement la boucle de réfrigération en fonction des valeurs de température réglées, permettant un refroidissement direct même à des températures ambiantes élevées.Le système de refroidissement est équipé d'uncompresseur hermétique importéet un condensateur refroidi à air.
• Une fenêtre d'observation est installée sur la porte de la chambre pour l'observation en temps réel des échantillons d'essai.

Configuration standard de la chambre d'essai

Système de refroidissement

Introduction à l'écran

Fonction d'affichage à l'écran

1. Il adopte le mode de dialogue à l'écran, aucune entrée de touche n'est requise et l'écran touche directement les options.
2. Les valeurs de température réglées (SV) et les valeurs réelles (PV) sont affichées directement.
3. Peut afficher le numéro du programme actuellement exécuté, le segment, le temps restant et le nombre de cycles.
4. Exécution de la fonction de temps cumulé.
5. La valeur de réglage de la température du programme est affichée dans une courbe graphique, avec la fonction d'affichage en temps réel de l'exécution de la courbe du programme.
6. Équipé d'un écran d'édition de programme séparé, au moins 5 segments de température, d'humidité et d'heure peuvent être saisis sur chaque page.
7. Le chinois et l'anglais peuvent être échangés à volonté.
8. L'écran d'invite de défaut s'affiche.
9. Le rétroéclairage de l'écran peut être réglé.
10. La fonction de protection de l'écran peut être réglée sur la minuterie, le TIMER ou l'arrêt manuel.

Capacité du programme et fonctions de contrôle

1. Les groupes de programmes disponibles: jusqu'à 120 PATTEN au maximum.
2. Capacité de mémoire disponible: 12000 SEGMENTS au total.
3. Exécution répétable des commandes: chaque commande peut être exécutée jusqu'à 3200 fois.
4. Le programme est créé de manière conversationnelle, avec des fonctions telles que l'édition, l'effacement et l'insertion.
5. SEGMENTS réglage de l'heure 0 à 99 heures 59 minutes.
6. Dispositif de contrôle du module de chronométrage programmable x2 séries.
7. Avec mémoire de programme coupée, démarrage automatique et exécution continue du programme après mise en marche.
8. Avec interface de communication RS-485 ou RS-232.
9. Des courbes graphiques peuvent être affichées en temps réel pendant l'exécution du programme.
10. Avec réglage automatique de la capacité de congélation.
11. Avec fonction de démarrage et d'arrêt programmés.
12. Avec fonction de réglage de date et heure.
13. Fonction de verrouillage par clé et écran (LOCK).

Spécifications du contrôleur

Indicateurs techniques:

1. Écran tactile couleur de 7 pouces
2. Deux modes de commande: programme/valeur fixe
3. Type de capteur: deux entrées PT100 (entrée électronique du capteur facultative)
4. Mode de sortie: impulsion de tension (SSR) / sortie de commande: 2 (température/humidité)/2 sortie analogique 4-20mA/16 sorties relais (passive)
5. Signal de commande: 8 signaux de commande IS/8 signaux de commande T/4 signaux de commande AL
6. Signal d'alarme: 16 DI d'alarme pour obstacles extérieurs
7. L'écart de température entre la plage de mesure de la température et la plage de mesure de la température est de ±0,2°C.
8. Plage de mesure de l'humidité: 1,0 à 100% RH, erreur ± 1% RH
9. Interface de communication: (RS232/RS485, distance de communication maximale de 1,2 km [fibre optique jusqu'à 30 km])
10. Type de langue d'interface: chinois/anglais
11. Équipé d'une fonction d'entrée en anglais
12. Peut être utilisé avec une imprimante (fonction USB optionnelle)
13. Une variété de sorties de relais de combinaison de signaux, et les signaux peuvent être soumis à des opérations logiques (NOT, AND, OR, NOR, XOR), appelée capacité de programmation PLC
14. Les méthodes de commande du relais diversifiées: paramètre->mode relais, paramètre->mode relais, mode de combinaison logique, mode de signal composite
15. Montage de programmes: 120 groupes de programmes peuvent être programmés, et chaque groupe de programmes peut programmer jusqu'à 100 segments

Paramètres techniques du contrôleur

Précision: température ± 0,1°C + 1 chiffre, humidité ± 1%R.H + 1 chiffre

Résolution: température ±0,01°C, humidité ±0,1%R.H.

La pente de température: 0,1 à 9,9 peut être réglée.

Il possède des fonctions de veille et d'alarme de limite supérieure et inférieure.

Signal d'entrée de température et d'humidité ampoule sèche et humide PT100x2.

Neuf séries de paramètres de commande PID, calcul automatique PID.

Bulbe sèche et humide avec fonction d'écran de correction automatique
