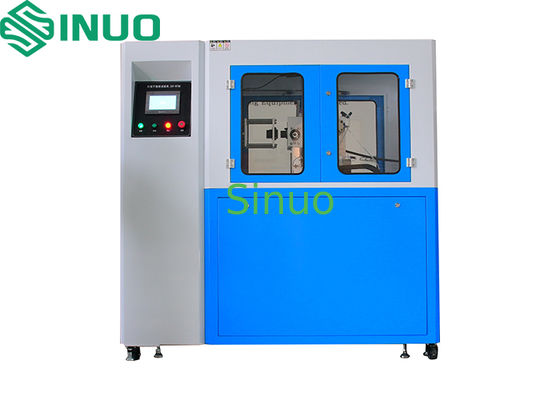

Appareil d'essai d'interface de charge pour la capacité de rupture et le fonctionnement

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	Plywood Case
Période De Livraison:	30 Days
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	20 sets per month

Détails Informations

Description du produit

Les informations détaillées

Place of Origin

China

Nom de marque

Sinuo

Certification

Calibration Certificate(Cost Additional )

Model Number

SNQC1005

Test Cycles:

0~999,999 times

Breaking Time:

1-999.9 seconds

Test Rate:

0-10 times/min

Test Speed:

0-850mm/s

Test Stroke:

0-200mm (Test plug and socket distance ≥ 50mm)

Force Range:

(0-500)N, with a measurement error of ≤±0.5% F.S., resolution ≤0.1N

Mettre en évidence:

dispositif d'essai d'interface de charge

Testeur de capacité de rupture électrique

équipement d'essai de fonctionnement pour appareils

Description du produit

Capacité de rupture de l'interface de charge et dispositif d'essai en fonctionnement normal

Échantillon et limite:

Point d'essai: interface de charge des véhicules électriques, prises et prises industrielles et accouplements.

Objet de l'essai: Utilisé pour vérifier si les accessoires électriques, tels que les interfaces de charge des véhicules électriques, les prises et prises industrielles et les accouplages, peuvent résister aux effets mécaniques, électriques,et contraintes thermiques lors d'une utilisation normale sans usure excessive ou effets nocifsLe but est de valider leur fiabilité.

Principe de l'essai:

L'essai est effectué à l'aide d'un mécanisme à servomoteur qui effectue des actions linéaires d'insertion et de retrait sur l'échantillon, atteignant un certain nombre de cycles.Le système tourne automatiquement la solution, et une charge externe peut être connectée pour effectuer des tests d'allumage/d'arrêt.

Structure et caractéristiques:

La structure adopte un cadre intégré, entraîné par un servo-moteur avec vis à bille précise et entraînement à courroie synchrone.Le système est contrôlé par un PLC avec une puissante fonction d'affichage numérique et une interface conviviale sur un écran tactile couleur de 7 poucesL'appareil est réglable sur trois axes, et convient à l'essai de la durée de vie des interfaces des canons de charge.

Conditions environnementales:

L'alimentation électrique: AC220V ± 10%/50-60Hz, 2 kW

Température de fonctionnement: 0-40°C, humidité: 30% à 90%

Les dimensions sont approximativement de W1850*D800*H1700 mm.

Poids: environ 150 kg

Paramètres techniques:

Objets d'essai	a) Essai de la durée de vie du dispositif de verrouillage mécanique b) Capacité de rupture c) Fonctionnement normal (durée de vie)
Plage d'échantillonnage	Armatures personnalisées basées sur des échantillons de clients
La gare	Station unique
Mode de commande électrique	Contrôle intégré intelligent Mitsubishi PLC, interface tactile homme-machine couleur de 7 pouces
Mode de fonctionnement	Opération manuelle ou commandée par programme
Fonction	Simula le fonctionnement normal de l'interface de charge, y compris l'insertion et le retrait de l'interface de charge, le déverrouillage/verrouillage du dispositif de verrouillage mécanique.Le système est programmable pour la vitesse d'essai, temps d'essai et cycles d'essai, avec une seule piscine de liquide et une fonction de remuage.
Mode de conduite	Action d'insertion et de retrait servomotrice, rotation électrique pour l'immersion de la solution, assistée par des bouteilles pneumatiques pour l'ouverture et la fermeture du mécanisme de verrouillage.
Méthode de fixation et de serrage de l'échantillon	Serrage mécanique avec fixations tridimensionnelles réglables X/Y/Z. La position du point de serrage est réglable et les fixations peuvent être échangées pour effectuer des essais nationaux,Interfaces de charge AC/DC standard américaines et européennes.
Retour automatique	L'appareil à l'interface du pistolet de charge comprend un mécanisme de retour automatique qui peut tourner de 90o. Le temps de plongée est contrôlable.
Cycles d'essais	Le système s'arrête automatiquement lorsque le nombre de cycles prédéfini est atteint.
Temps de rupture	1-999,9 secondes, préréglable (la norme exige que le contact électrique ne soit pas maintenu plus de 4 secondes et pas moins de 2 secondes).
Taux d'insertion/de retrait	0 à 10 fois/min, préréglable (3,75 cycles/min, 7,5 coups/min).
Traction d'essai	0-200 mm, préréglable (distance entre la prise d'essai et la prise ≥ 50 mm).
Vitesse d'essai	0-850 mm/s, préréglé directement via l'écran tactile.
Affichage de la force	Équipé d'un capteur de force de 50 kg pour la surveillance en temps réel de la force. Une courbe force-temps peut être générée, affichant les forces maximales d'insertion et de retrait, ainsi que la valeur de force actuelle.Portée de la force: (0-500) N, avec une erreur de mesure de ≤ ± 0,5% F.S., résolution ≤ 0,1 N.
Mécanisme de verrouillage	Le système comprend une fonction de pressage automatique pour le dispositif de verrouillage mécanique, simulant les conditions de fonctionnement normales.
Réservoir de solution	Un réservoir de solution d'essai contenant un mélange de 5% de sel et 5% de sable (poussière d'essai de particules grossières ISO 12103-A4 ou équivalent), suspendu dans de l'eau distillée.
Exigences pour l'immersion	La fréquence du liquide d'immersion, le temps d'immersion, le temps de séchage, les cycles d'insertion/retrait et les temps de cycle sont tous programmables.
Charges extérieures	La charge externe peut être connectée pour les essais.
Fonctions de détection	Lorsqu'il est connecté à une charge, le système peut déclencher une alarme en circuit ouvert et enregistrer le nombre de cycles en cours.
Protection de la sécurité	Protection contre le sol, contre les courts-circuits, contre la surcharge.
