Système d'essai de résistance à l'eau IPX3 IPX4 pour les tubes oscillants

Nombre De Pièces: 1
Prix: Customized
Emballage Standard: Contreplaqué
Période De Livraison: 30 jours
Méthode De Paiement: T / t
Capacité D'approvisionnement: 10 sets par mois
Détails Informations
Description du produit
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Sinuo
Certification
Calibration Certificate (Cost Additional)
Numéro de modèle
SN444
Vitesse de pluie ipx3:
4s / temps (2 × 120 °)
Vitesse de pluie ipx4:
12s / temps (2 × 360 °)
Angle de balançoire:
Max. ± 175 °
Débit d'eau:
> 10 L/min ± 5%
Temps de test:
1-99999S
Jauge de pression:
0~0.25MPa
Trou d'aiguille:
Φ0.4mm
Débit d'eau:
Peut être défini
Description du produit



Système de test d'étanchéité IPX3 IPX4 IEC 60529 avec tube oscillant pour tests de pluiet



Conformité aux normes



Conçu et fabriqué selon la norme CEI 60529:2013, ce système de test est utilisé pour évaluer les niveaux de protection contre l'eau IPX3 et IPX4 des produits électriques et électroniques. Il assure la conformité aux normes internationales de test d'étanchéité pour la vérification de la sécurité et de la fiabilité.




Application



Le système de test d'étanchéité à tube oscillant IPX3~4 simule les conditions de pluie et de pulvérisation d'eau pour vérifier la résistance des produits à l'eau éclaboussante et pulvérisée. Il est largement utilisé dans les appareils ménagers, les produits d'éclairage, les appareils électroniques, les composants automobiles et autres équipements électriques.

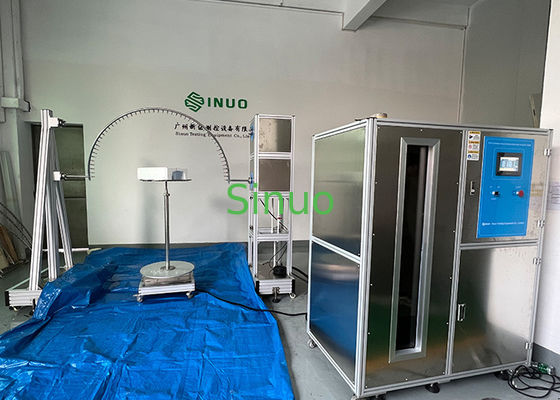

Composition du système



Dispositif d'oscillation du tube oscillant : Fournit un mouvement d'oscillation précis pour simuler l'exposition à la pluie.
Ensemble complet de tubes oscillants : R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, adaptable à différentes tailles d'échantillons.
Plateau tournant : Fait tourner les échantillons de test pour assurer une exposition uniforme à l'eau.
Armoire de commande et d'alimentation en eau intelligente : Comprend un réservoir d'alimentation en eau, une pompe et un système de contrôle.




Système de contrôle



Le système d'alimentation en eau intelligent est contrôlé par un automate programmable (PLC), un variateur de fréquence et un débitmètre, assurant un débit d'eau stable et précis. Cela permet des tests d'étanchéité précis et reproductibles selon les normes CEI.




Principales caractéristiques



Entièrement conforme aux normes d'étanchéité IPX3/IPX4 de la CEI 60529.
Large gamme de tubes oscillants pour s'adapter à différentes tailles de produits.
Système de contrôle programmable avec automate programmable (PLC) et variateur de fréquence pour une régulation précise du débit.
Système d'alimentation en eau intelligent avec surveillance en temps réel et performances stables.
Structure robuste assurant des résultats de test fiables et reproductibles.
Convient aux laboratoires de R&D, aux centres d'inspection de la qualité et aux entreprises manufacturières.





Paramètres techniques :



N° Article Paramètres
1 Alimentation en eau

Débit d'eau > 10 L/min ± 5 % d'eau propre sans inclusion.

Cet appareil est équipé d'une unité de filtration d'eau propre
2 La taille du tube oscillant Fourni avec des tubes oscillants R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, en acier inoxydable
3 Trou d'aiguille Φ0,4 mm
4 Angle inclus de deux trous IPX3 : 120 °; IPX4 : 180 °
5 Angle d'oscillation du tube oscillant

Max. ± 175 ° peut être préréglé

(Remarque : la norme exige IPX3 : 120 °; IPX4 : 360 °, mais en raison de la présence d'un plateau tournant sous le tube oscillant pendant le test, 360 ° ne peut pas être atteint pendant le test réel ; sans plateau tournant, 360 ° peut être atteint)
6 Vitesse de pluie

IPX3 : 4 s/fois (2 × 120 °) ;

IPX4 : 12 s/fois (2 × 360 °) ;
7 Débit d'eau

Peut être réglé en fonction de la taille de l'oscillation et du nombre de trous d'épingle (0,07 L/minX par trou)

Système d'essai de résistance à l'eau IPX3 IPX4 pour les tubes oscillants 0
8 Temps de test 1 à 99 999 S peuvent être préréglés
9 Manomètre 0~0,25 MPa
10 Plateau tournant Diamètre : Φ600 mm, vitesse de rotation : 1 tr/min, capacité de charge : ≤ 50 kg
11 Exigences du site

Salle de test d'étanchéité IP dédiée, le sol doit être plat avec éclairage.

Interrupteur de fuite étanche 10 A (ou prise) utilisé pour l'équipement. Avec une bonne fonction d'entrée et de drainage.

Installation au sol.
12 Contrôle électrique Automate programmable (PLC) et écran tactile
13 Alimentation électrique de cet équipement Monophasé CA 220 V, 60 Hz, 2 kW
14 Alimentation électrique pour l'échantillon Monophasé CA 0~220 V, 0~16 A


Système d'essai de résistance à l'eau IPX3 IPX4 pour les tubes oscillants 1



Système d'essai de résistance à l'eau IPX3 IPX4 pour les tubes oscillants 2



Système d'essai de résistance à l'eau IPX3 IPX4 pour les tubes oscillants 3
