IEC60529 Chambre d'essai multifonctionnelle IPX3 IPX6 à pulvérisation d'eau et à jet pour les essais de protection des enceintes

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	caisse en contreplaqué
Période De Livraison:	30 jours
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	10 ensembles par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

SN4416-1400

Taille intérieure de chambre:

L1400*L1400*H1400mm

Normes appliquées:

L1880*L4200*H2200mm

Dimensions des produits:

Longueur et largeur ≤1000 mm, hauteur ≤100 mm

Méthode de rotation du tourne-disque:

Toujours positifs / positifs et négatifs alternatifs

Vitesse de platine:

Le réglage de la température doit être effectué à l'aide d'un système de réglage de la température.

Diamètre de plaque tournante:

￠200 mm et 600 mm

Charge maximale du plateau tournant:

≤20kg

Vitesse de oscillation:

Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon.

Description du produit

IEC60529 Chambre d'essai multifonctionnelle IPX3 IPX6 à pulvérisation d'eau et à jet pour les essais de protection des enceintes

Résumé de l'équipement:

Contextes d'application: La destruction des produits et des matériaux par l'eau naturelle (pluie, mer, rivière, etc.) entraîne chaque année une perte économique incalculable.Les dommages causés comprennent principalement la corrosion, décoloration, déformation, perte de résistance, expansion, moisissure, etc., en particulier les produits électriques sont facilement brisés en incendies en raison de courts-circuits causés par la pluie.Les tests d'eau de protection des enceintes pour des produits ou des matériaux spécifiques sont un processus essentiel et critique.

Domaines d'application généraux: éclairage extérieur, appareils ménagers, pièces automobiles et autres produits électroniques et électriques.

Fonction de l'équipement: la fonction principale de l'équipement est de tester les propriétés physiques et autres propriétés connexes des produits électroniques et électriques, des lampes, des armoires électriques, des composants électriques,les voitures, des motos et de leurs pièces et composants dans des conditions climatiques simulées.afin de faciliter la conception, amélioration, vérification et inspection en usine du produit.

La norme IEC60529:1989 +A1:1999 +A2 est suivie:2013Les tests de qualité doivent être effectués selon les critères suivants:les figures 4 et 6.

Caractéristiques du matériel:

1. Convient pour les essais d'étanchéité IPX3, IPX4, IPX5, IPX6 du produit.

2Le boîtier extérieur est en acier de haute qualité et la surface est peinte avec du vernis de cuisson, ce qui est beau et durable.

3La chambre intérieure et le tourne-disque sont tous en acier inoxydable SUS304# pour assurer une utilisation à long terme sans rouille.

4Il y a une fenêtre d'observation transparente sur la porte et un éclairage LED à l'intérieur de la chambre, facile pour l'opérateur d'observer l'essai interne.

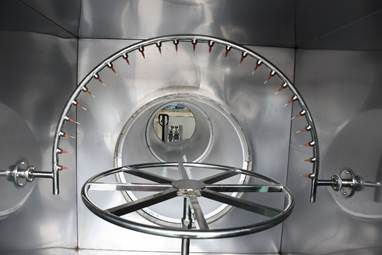

5. IPX34: configuréTubes oscillantes de R200 mm, R400 mm et R600 mmselon les spécifications de la figure 4 de la norme IEC60529 (voir ci-dessous)

图示, 工程绘图

描述已自动生成

6. IPX56: Une buse de pulvérisation est configurée selon les spécifications de la figure 6 de la norme IEC60529 (voir ci-dessous):

IEC60529 Chambre d'essai multifonctionnelle IPX3 IPX6 à pulvérisation d'eau et à jet pour les essais de protection des enceintes 0

7. Le moteur tourne-disque: utilise un moteur pas à pas de haute qualité, peut contrôler automatiquement la rotation positive et négative (en avant et en arrière:adapté à l'essai d'alimentation de l'échantillon et pour empêcher l'enroulement du câble).

8. Le temps de test peut être réglé sur l'écran tactile.

9. Le système de contrôle de base adopte un écran tactile de 7 pouces + PLC. Les composants électriques adoptent des marques importées telles qu'Omron. Le processus de câblage est conforme aux exigences des normes nationales.La disposition de la carte électrique est raisonnable, le câblage est ferme et le marquage est clair.

10. Il est configuré avec une prise imperméable à l'eau à l'intérieur de la chambre pour alimenter l'échantillon.

11. avec des protections de sécurité de protection contre les fuites, protection contre la pénurie d'eau, protection contre le court-circuit.

Paramètres techniques:

Le secteur privéParamètres	Paramètres de base
	Taille de la chambre intérieure	*L1400W1400H1400 mm*
	Taille de la chambre extérieure	L1880W4200H2200 mm
	Dimensions autorisées des produits	Longueur et largeur ≤ 1000 mm, hauteur ≤ 100 mm
	Diamètre du tourne-disque	¢ 200 mm et 600 mm
	Portance maximale de la charge du tourne-disque	≤ 20 kg
	Vitesse du tourne-disque	1 à 5 r/min (réglable)
	Méthode de rotation du tourne-disque	Toujours positifs / positifs et négatifs alternatifs
	Méthode de réglage du débit	Ajustez manuellement le débit en réglant le débitmètre sur le panneau
	Temps d'essai	0 à 999 min
	alimentation pour l'échantillon	Il est configuré avec une prise étanche à l'intérieur de la chambre permettant au client d'alimenter l'échantillon pendant l'essai et peut être fabriqué en fonction du type de prise utilisée par le client.

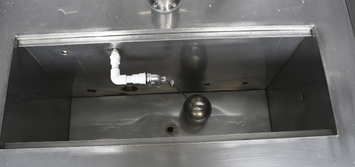

	Fourniture d'eau pour les essais	Avec un réservoir d'eau intégré d'environ 90 litres, l'eau peut être recyclée
	Poids total	Environ 450 kg.
	Emplacement du site requis	4.4m ((D) * 2,2m ((W) * 2,4m ((H)
	Paramètres des tubes oscillants IPX34
	Tubes d'oscillation	R200 mm et R400 mm et R600 mm
	Distance entre l'échantillon de buse	Dans un rayon de 200 mm
	Distance entre les ouvertures de pulvérisation	50 mm
	Angle d'oscillation du tube	± 60° (IPX3), environ ± 160° ((IPX4) (Remarque: la norme exige IPX3:120°; IPX4: presque 360°, mais en raison de la présence du plateau tournant sous le tube oscillant pendant l'essai, 360° ne peut donc pas être atteint lors de l'essai réel, si le plateau tournant n'est pas utilisé,alors 360° peut être atteint)
	Angle entre deux trous	120° (IP3) 180° (IP4)
	Trou d' aiguille	φ0,4 mm
	Vitesse d'oscillation	Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon.
	Le débit d'eau de chaque trou	00,07 L/min + 5%
	Pression de pulvérisation	80 à 150 Kpa
	Paramètres de la buse à jet IPX56
	IPX5 Aperture du jet de buse	6.3 mm
	IPX6 Aperture du jet de buse	12.5 mm
	Flux de jet IPX5	12.5 ± 0.625
	Flux de jet IPX6	100 ± 5 L/min
	Pression de l'eau (Mpa)	Ajusté en fonction du débit d'eau spécifié
	Distance du jet	2.5M (buse éloignée du centre du plateau tournant), la distance peut être atteinte par le tunnel
	Méthode fixe à la buse	Fixation mécanique
	Paramètres électriques
	Énergie pour les équipements	380 V, 50 Hz
	Puissance de l'équipement	5.0 kW
	Fonction de protection de sécurité	Protection contre les fuites, protection contre la pénurie d'eau, protection contre le court-circuit
Conditions d'utilisation	Les conditions suivantes sont garanties par l'utilisateur et la connexion correspondante est terminée.
Utilisation de l'espace	Le sol est plat, le drainage est lisse, le sol et les murs sont imperméables, La capacité portante du sol est d'au moins 200 kg/m2 Bien ventilé Aucune forte vibration autour du dispositif Aucun champ électromagnétique fort autour de l'appareil Aucune substance inflammable, explosive, corrosive et poussière autour de l'équipement L'espace d'utilisation et d'entretien approprié est laissé autour de l'équipement: Partie arrière, gauche et droite, haut de l'équipement: 800 mm; côté avant de l'équipement: 1400 mm
Conditions environnementales	Température: 5°C à 35°C Humidité relative: ≤ 85% La pression de l'air est de 86 kPa à 106 kPa.
Conditions de l'alimentation électrique
Voltage, fréquence	AC380V; 50 Hz; trois phases à quatre fils + fil de terre de protection
Le pouvoir	5.0 kW
Résistance de mise à la terre de protection	La résistance de mise à la terre du fil de mise à la terre de protection est inférieure à 4Ω
Commutateur d' alimentation	1L'utilisateur est tenu de configurer l'interrupteur de protection contre les fuites d'air de la capacité correspondante pour l'équipement sur le site d'installation,et l'interrupteur doit être utilisé indépendamment du dispositif. 2Il est interdit d'utiliser l'interrupteur du couteau ou la prise électrique. 3L'interrupteur de protection contre les fuites ne doit pas être situé à plus de 2 mètres de l'équipement.
Source d'eau	1L'utilisateur doit configurer la source d'eau pour l'équipement sur le site d'installation, la pression de l'eau ne doit pas être inférieure à 0,2 MPa et le robinet à 4 points est installé. 2La position du robinet ne doit pas être supérieure à 2 mètres de l'équipement. 3Si le connecteur d'alimentation en eau du client est d'un type différent, le client doit préparer un adaptateur.

IEC60529 Chambre d'essai multifonctionnelle IPX3 IPX6 à pulvérisation d'eau et à jet pour les essais de protection des enceintes 1

IEC60529 Chambre d'essai multifonctionnelle IPX3 IPX6 à pulvérisation d'eau et à jet pour les essais de protection des enceintes 3

Les étiquettes:

Chambre de Test de pluie,

Équipement de test du CEI,

équipement de test de résistant à l'eau

Produits recommandés

Vidéo

Chambre d'essai de gouttes d'eau verticale IPX1 / IPX2 selon IEC 60529, 1000L, testeur d'étanchéité

Contactez-nous maintenant

Vidéo

IEC60529 IPX3~6 Équipement de test complet pour l'étanchéité avec PLC + écran tactile

Contactez-nous maintenant

Vidéo

IEC 60529 IPX1 IPX6 Chambre d'essai imperméable à l'eau 1800L avec construction en acier inoxydable SUS304

Contactez-nous maintenant

IPX7 Waterproof Test Chamber Immersion Tank Water Resistance Testing Equipment IEC60529

Contactez-nous maintenant

Essais d'intrusion d'eau IPX3 et IPX4 pour les luminaires IEC 60529 Figure 5

Contactez-nous maintenant

Vidéo

Système d'essai de résistance à l'eau IPX3 IPX4 pour les tubes oscillants

Contactez-nous maintenant

Vidéo

Chambre d'essai de pulvérisation d'eau forte IPX5 IPX6 selon la norme CEI 60529 pour produits et composants électriques

Contactez-nous maintenant

DéTAILS DES PRODUITS

Produits

Équipement d'essai d'appareils électriques

Laboratoire de rendement énergétique

Équipement d'essai de véhicule

Équipement d'essai de batterie

commutez l'appareil de contrôle de la vie

Équipement d'essai de LED

équipement d'essai d'entrée de l'eau

Chambre de Test environnemental

Chambre d'essai d'inflammabilité

Machine de test MCB

Équipement d'essai de dispositifs médicaux

Équipement de test du CEI 62368

Équipement de test pour laboratoire électrique

IEC60529 Chambre d'essai multifonctionnelle IPX3 IPX6 à pulvérisation d'eau et à jet pour les essais de protection des enceintes

Nombre De Pièces:	1
Prix:	Customized
Emballage Standard:	caisse en contreplaqué
Période De Livraison:	30 jours
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	10 ensembles par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Sinuo

Certification

Calibration Certificate (Cost Additional)

Numéro de modèle

SN4416-1400

Taille intérieure de chambre:

L1400*L1400*H1400mm

Normes appliquées:

L1880*L4200*H2200mm

Dimensions des produits:

Longueur et largeur ≤1000 mm, hauteur ≤100 mm

Méthode de rotation du tourne-disque:

Toujours positifs / positifs et négatifs alternatifs

Vitesse de platine:

Le réglage de la température doit être effectué à l'aide d'un système de réglage de la température.

Diamètre de plaque tournante:

￠200 mm et 600 mm

Charge maximale du plateau tournant:

≤20kg

Vitesse de oscillation:

Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon.

Quantité de commande min:

Prix:

Customized

Détails d'emballage:

caisse en contreplaqué

Délai de livraison:

30 jours

Conditions de paiement:

T/T

Capacité d'approvisionnement:

10 ensembles par mois

Description du produit

IEC60529 Chambre d'essai multifonctionnelle IPX3 IPX6 à pulvérisation d'eau et à jet pour les essais de protection des enceintes

Résumé de l'équipement:

Domaines d'application généraux: éclairage extérieur, appareils ménagers, pièces automobiles et autres produits électroniques et électriques.

La norme IEC60529:1989 +A1:1999 +A2 est suivie:2013Les tests de qualité doivent être effectués selon les critères suivants:les figures 4 et 6.

Caractéristiques du matériel:

1. Convient pour les essais d'étanchéité IPX3, IPX4, IPX5, IPX6 du produit.

2Le boîtier extérieur est en acier de haute qualité et la surface est peinte avec du vernis de cuisson, ce qui est beau et durable.

3La chambre intérieure et le tourne-disque sont tous en acier inoxydable SUS304# pour assurer une utilisation à long terme sans rouille.

4Il y a une fenêtre d'observation transparente sur la porte et un éclairage LED à l'intérieur de la chambre, facile pour l'opérateur d'observer l'essai interne.

5. IPX34: configuréTubes oscillantes de R200 mm, R400 mm et R600 mmselon les spécifications de la figure 4 de la norme IEC60529 (voir ci-dessous)

图示, 工程绘图

描述已自动生成

6. IPX56: Une buse de pulvérisation est configurée selon les spécifications de la figure 6 de la norme IEC60529 (voir ci-dessous):

IEC60529 Chambre d'essai multifonctionnelle IPX3 IPX6 à pulvérisation d'eau et à jet pour les essais de protection des enceintes 0

8. Le temps de test peut être réglé sur l'écran tactile.

10. Il est configuré avec une prise imperméable à l'eau à l'intérieur de la chambre pour alimenter l'échantillon.

11. avec des protections de sécurité de protection contre les fuites, protection contre la pénurie d'eau, protection contre le court-circuit.

Paramètres techniques:

Le secteur privéParamètres	Paramètres de base
	Taille de la chambre intérieure	*L1400W1400H1400 mm*
	Taille de la chambre extérieure	L1880W4200H2200 mm
	Dimensions autorisées des produits	Longueur et largeur ≤ 1000 mm, hauteur ≤ 100 mm
	Diamètre du tourne-disque	¢ 200 mm et 600 mm
	Portance maximale de la charge du tourne-disque	≤ 20 kg
	Vitesse du tourne-disque	1 à 5 r/min (réglable)
	Méthode de rotation du tourne-disque	Toujours positifs / positifs et négatifs alternatifs
	Méthode de réglage du débit	Ajustez manuellement le débit en réglant le débitmètre sur le panneau
	Temps d'essai	0 à 999 min
	alimentation pour l'échantillon	Il est configuré avec une prise étanche à l'intérieur de la chambre permettant au client d'alimenter l'échantillon pendant l'essai et peut être fabriqué en fonction du type de prise utilisée par le client.
	Fourniture d'eau pour les essais	Avec un réservoir d'eau intégré d'environ 90 litres, l'eau peut être recyclée
	Poids total	Environ 450 kg.
	Emplacement du site requis	4.4m ((D) * 2,2m ((W) * 2,4m ((H)
	Paramètres des tubes oscillants IPX34
	Tubes d'oscillation	R200 mm et R400 mm et R600 mm
	Distance entre l'échantillon de buse	Dans un rayon de 200 mm
	Distance entre les ouvertures de pulvérisation	50 mm
	Angle d'oscillation du tube	± 60° (IPX3), environ ± 160° ((IPX4) (Remarque: la norme exige IPX3:120°; IPX4: presque 360°, mais en raison de la présence du plateau tournant sous le tube oscillant pendant l'essai, 360° ne peut donc pas être atteint lors de l'essai réel, si le plateau tournant n'est pas utilisé,alors 360° peut être atteint)
	Angle entre deux trous	120° (IP3) 180° (IP4)
	Trou d' aiguille	φ0,4 mm
	Vitesse d'oscillation	Les tests de dépistage doivent être effectués sur des échantillons d'un échantillon.
	Le débit d'eau de chaque trou	00,07 L/min + 5%
	Pression de pulvérisation	80 à 150 Kpa
	Paramètres de la buse à jet IPX56
	IPX5 Aperture du jet de buse	6.3 mm
	IPX6 Aperture du jet de buse	12.5 mm
	Flux de jet IPX5	12.5 ± 0.625
	Flux de jet IPX6	100 ± 5 L/min
	Pression de l'eau (Mpa)	Ajusté en fonction du débit d'eau spécifié
	Distance du jet	2.5M (buse éloignée du centre du plateau tournant), la distance peut être atteinte par le tunnel
	Méthode fixe à la buse	Fixation mécanique
	Paramètres électriques
	Énergie pour les équipements	380 V, 50 Hz
	Puissance de l'équipement	5.0 kW
	Fonction de protection de sécurité	Protection contre les fuites, protection contre la pénurie d'eau, protection contre le court-circuit
Conditions d'utilisation	Les conditions suivantes sont garanties par l'utilisateur et la connexion correspondante est terminée.
Utilisation de l'espace	Le sol est plat, le drainage est lisse, le sol et les murs sont imperméables, La capacité portante du sol est d'au moins 200 kg/m2 Bien ventilé Aucune forte vibration autour du dispositif Aucun champ électromagnétique fort autour de l'appareil Aucune substance inflammable, explosive, corrosive et poussière autour de l'équipement L'espace d'utilisation et d'entretien approprié est laissé autour de l'équipement: Partie arrière, gauche et droite, haut de l'équipement: 800 mm; côté avant de l'équipement: 1400 mm
Conditions environnementales	Température: 5°C à 35°C Humidité relative: ≤ 85% La pression de l'air est de 86 kPa à 106 kPa.
Conditions de l'alimentation électrique
Voltage, fréquence	AC380V; 50 Hz; trois phases à quatre fils + fil de terre de protection
Le pouvoir	5.0 kW
Résistance de mise à la terre de protection	La résistance de mise à la terre du fil de mise à la terre de protection est inférieure à 4Ω
Commutateur d' alimentation	1L'utilisateur est tenu de configurer l'interrupteur de protection contre les fuites d'air de la capacité correspondante pour l'équipement sur le site d'installation,et l'interrupteur doit être utilisé indépendamment du dispositif. 2Il est interdit d'utiliser l'interrupteur du couteau ou la prise électrique. 3L'interrupteur de protection contre les fuites ne doit pas être situé à plus de 2 mètres de l'équipement.
Source d'eau	1L'utilisateur doit configurer la source d'eau pour l'équipement sur le site d'installation, la pression de l'eau ne doit pas être inférieure à 0,2 MPa et le robinet à 4 points est installé. 2La position du robinet ne doit pas être supérieure à 2 mètres de l'équipement. 3Si le connecteur d'alimentation en eau du client est d'un type différent, le client doit préparer un adaptateur.

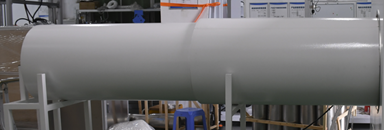

IEC60529 Chambre d'essai multifonctionnelle IPX3 IPX6 à pulvérisation d'eau et à jet pour les essais de protection des enceintes 1

IEC60529 Chambre d'essai multifonctionnelle IPX3 IPX6 à pulvérisation d'eau et à jet pour les essais de protection des enceintes 3

Les étiquettes:
