| Nombre De Pièces: | 1 |
| Prix: | Négociable |
| Emballage Standard: | contreplaqué |
| Période De Livraison: | 30 jours |
| Méthode De Paiement: | T / t |
| Capacité D'approvisionnement: | 5 set par mois |

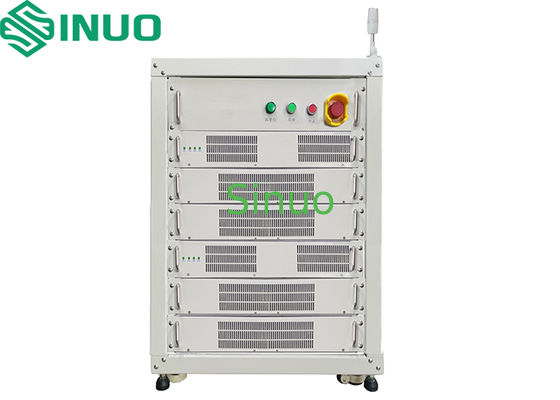

Système de test de batterie régénératif de haute précision pour l’analyse des performances Li-ion
Informations sur le produit :
L'équipement de test régénératif de batteries lithium-ion de haute précision est capable de tester divers paramètres de performances des batteries lithium-ion, tels que la capacité, l'état de charge (SOC), les performances de surcharge et de décharge excessive.
Le système présente une puissance élevée, un rendement élevé, une haute précision et des performances élevées.
En adoptant la technologie de régénération d’énergie, il réduit considérablement la production de chaleur, la consommation d’énergie et les coûts opérationnels.
Architecture du système :
L'équipement se compose principalement de l'ordinateur hôte (contrôleur supérieur), du contrôleur intermédiaire, du module DC/AC, du module DC/DC, du contrôleur inférieur et du système d'acquisition et de traitement des données.
Il peut collecter des données en temps réel telles que la tension, le courant, la capacité et l'énergie pour chaque cellule individuelle. Des canaux d'acquisition de température en option sont disponibles. Toutes les données collectées sont stockées dans une base de données dédiée, qui prend en charge les statistiques, l'analyse et la génération de rapports.
Schéma d'architecture du système (Figure 1) :
Figure 1 Schéma de l'architecture du système
Fonctions principales du système :
1. Test de durée de vie de la batterie
2. Test de capacité de la batterie
3. Test de résistance interne DC
4. Test des caractéristiques de charge/décharge
5. Test de rétention de Charge
6. Test d'efficacité de Charge/décharge
7. Test de décharge profonde/décharge à tension constante
8.Test de tolérance de surcharge et de décharge excessive
9. Test des caractéristiques de température
Système Caractéristiques principales :
1. Technologie de régénération d'énergie pour un rendement élevé, une chaleur réduite et une consommation d'énergie réduite.
2. La technologie d'équilibre triphasé (pas de ligne neutre) réduit la charge du réseau.
3. La fonction de démarrage progressif minimise l'impact sur le réseau électrique.
4. Précision des mesures meilleure que ± 0,05 % ; intervalle d'enregistrement des données jusqu'à 1000 ms ; excellente stabilité.
5. Chaque canal fonctionne indépendamment et prend en charge les paramètres de charge/décharge individuels.
6. Fonctions de protection complètes : entrée/sortie, logiciel/matériel, inversion de polarité, récupération en cas de panne de courant et mauvaise protection des contacts.
7. transition douce entre courant constant et tension constante sans surintensité.
8. Intégration réseau à plusieurs niveaux : un PC peut contrôler plus de 1000 canaux ; les grands systèmes prennent en charge la surveillance à distance.
9. Les canaux peuvent être librement mis en parallèle pour un fonctionnement flexible (multi-usage dans un seul système).
10. Conception enfichable modulaire pour un entretien facile.
11. Lignes de sortie à connexion rapide pour une installation et un entretien pratiques.
12. Les pinces de sonde plaquées or minimisent le chauffage et simplifient l'installation/le retrait de la batterie.
13. DSP haute vitesse avec arithmétique à virgule flottante comme noyau de contrôle pour un contrôle numérique précis.
14. La technologie de rectification synchrone améliore l’efficacité énergétique et réduit la taille du matériel.
15. Des périphériques riches et un calcul rapide prennent en charge le traitement des données et le contrôle du système.
16. Variables de contrôle envoyées au DSP via E/S pour traitement.
17. Conception matérielle simple et fiable.
18. La structure modulaire permet des mises à niveau et une maintenance faciles.
19. Présentation claire des données avec surveillance en temps réel et téléchargement des données MES (facultatif).
Paramètres techniques :
|
Non. |
Article |
Spécification |
||
|
1 |
Modèle |
SNCTS100V60A-8CH |
||
|
2 |
Canaux principaux |
8 canaux |
||
|
3 |
Mode de fonctionnement des canaux |
Entièrement indépendant |
||
|
4 |
Modes de fonctionnement du canal principal |
Chargement : CC, CV, CCCV (transition en douceur sans impact) Décharge : CC, CP, CV Autres: En veille, arrêt |
||
|
Conditions de fin de test du canal principal |
Temps, tension, courant, capacité, etc. |
|||
|
5 |
Tension du canal principal |
Plage de tension de charge |
0V-100V |
|
|
Plage de tension de décharge |
10V-100V |
|||
|
Précision |
±(0,05 %RD+0,05 %PE) |
|||
|
Résolution |
0,1 mV |
|||
|
Chaîne principale Actuel |
Max. |
±60A |
||
|
Min. |
±150 mA |
|||
|
Précision |
±(0,05 %RD+0,05 %PE) |
|||
|
Résolution |
0,1 mA |
|||
|
Temps de réponse au démarrage actuel |
≤20ms |
|||
|
Temps de commutation actuel |
≤40ms |
|||
|
Temps |
Résolution |
1000 mS |
||
|
Pouvoir |
Sortir |
Sortie continue maximale par canal : 6 000 W |
||
|
Stabilité |
±0,1 % PE |
|||
|
Efficacité |
Maximum Efficacité de charge |
85% |
||
|
Efficacité de décharge maximale |
85% |
|||
|
Commentaires sur la grille |
Distorsion Harmonique |
≤3% |
||
|
Facteur de puissance |
≥0,99 |
|||
|
Fonction de coupure de canal auxiliaire |
Le système permet de définir les conditions dans lesquelles le pas du canal principal s'arrêtera ou changera lorsque le signal du canal auxiliaire atteint une valeur spécifiée. |
|||
|
6 |
Communication |
Interface Ethernet RJ-45 pour une transmission de données stable et en temps réel |
||
|
GTC Communication |
CAN/RS485 (facultatif) |
|||
|
7 |
Programme de contrôle |
Prend en charge la protection des données hors tension, permettant la poursuite des tests après une panne de courant inattendue, un arrêt manuel ou à partir de fichiers de données enregistrés. |
||
|
Des limites de sécurité peuvent être configurées, y compris des limites de tension inférieures et supérieures, des limites de courant inférieures et supérieures et une protection contre les tendances de tension/courant. La protection peut être définie pour chaque étape individuelle. |
||||
|
Des paramètres tels que les limites de tension supérieure/inférieure et les limites de température supérieure/inférieure peuvent être configurés pour le canal auxiliaire. |
||||
|
Cycles maximum |
9999 |
|||
|
Couches imbriquées |
jusqu'à 10 |
|||
|
Formats horaires |
h/min/s |
|||
|
Enregistrement des données |
≥1000ms |
|||
|
8 |
Affichage des données |
Liste des cycles |
numéro de cycle, capacité de charge/décharge, énergie, tension moyenne |
|
|
Liste des processus |
numéro de processus, mode, temps, capacité, énergie, tension/courant final |
|||
|
Liste détaillée |
numéro d'enregistrement, heure système, temps cumulé, tension, courant, puissance, énergie |
|||
|
9 |
Exportation de dates |
Données exportables vers Excel et fichiers graphiques ; fournit des rapports d'efficacité, des courbes de charge/décharge, des caractéristiques tension/courant-temps, etc. |
||
|
10 |
Types de courbes |
Axe X : temps total, capacité, nombre de cycles, etc. |
||
|
O-unxix:Tension totale, courant, capacité, température des cellules, capacité de charge/décharge, tension des cellules, etc. — tout peut être librement configuré. |
||||
|
11 |
Logiciel Protection |
sur/sous-tension, sur/sous-intensité, surchauffe, récupération après perte de puissance, fluctuation anormale du courant, etc. |
||
|
Matériel Protection |
polarité inversée, surintensité, surtension. |
|||
|
Alarme |
interrupteur de coupure d'urgence, arrêt automatique, connexion/déconnexion automatique de la charge. |
|||
|
12 |
Lignes de sortie |
Connexion à quatre fils (lignes de courant et de tension séparées). |
||
|
13 |
Refroidissement |
Refroidissement par air forcé. |
||
|
14 |
Niveau de sécurité |
Conforme aux normes EN60950 et GB4943. |
||
|
Bruit |
Testé selon la méthode spécifiée dansCEI 62040-3. Le niveau de bruit est inférieur à75 dBA. Le sonomètre utilisé doit être conforme auxExigences de type I de la CEI 804, avec une précision meilleure que ±0,5 dB. |
|||
|
Niveau de protection |
IP22 |
|||
|
15 |
Maintenabilité |
Conception modulaire ; pièces de rechange remplaçables ; entretien gratuit pendant la période de garantie. |
||
|
16 |
Mise à niveau du logiciel |
Mises à niveau logicielles gratuites à vie (jusqu'à incompatibilité matérielle). |
||
|
17 |
Taux d'échec |
≤1% |
||
|
18 |
Dimensions de l'équipement |
Armoire : 670(L)×850(P)×960(H) mm |
||
|
19 |
Direction de l'entretien |
Accès avant et arrière |
||
|
20 |
Couleur |
Unité principale : Gris glace GY09 |
||
|
21 |
Environnement |
Alimentation |
380VAC ±10%, triphasé à cinq fils, 50Hz ±5% |
|
|
Puissance nominale |
54kW (L25²×3 + N4² + PE4²) |
|||
|
Température ambiante |
-20 ℃ ~ 40 ℃ |
|||
|
Humidité |
10 % à 90 % d'humidité relative, sans condensation |
|||
|
Autre |
Évitez l'humidité, les vibrations et la poussière ; pas pour les environnements explosifs ou vaporeux |
|||
|
22 |
Notes de sécurité |
1.Assurer une bonne mise à la terre de l’équipement. 2.Gardez la zone autour de l’équipement dégagée et propre. 3.N'ouvrez pas les panneaux internes pendant le fonctionnement. 4.Assurez-vous que les canaux de test sont inactifs avant de connecter ou de retirer les piles. 5.En cas d'urgence, appuyez sur l'interrupteur d'arrêt d'urgence avant toute autre opération. |
||
Interface de contrôle principale :
Graphique 4.1 :Interface principale de l'ordinateur hôte
Interface d'édition du flux de processus :
Graphique 4.2: Interface d'édition du flux de processus de l'ordinateur hôte
Interface de visualisation des données de l'ordinateur hôte :
Figure 4.3 : Interface de visualisation des données de l'ordinateur hôte
Liste des composants :
|
Non. |
Composant |
Fabricant |
Origine |
|
1 |
MCU |
ST/TI |
Italie / France / Etats-Unis |
|
2 |
Ventilateur |
Delta / SUNON |
Chine |
|
3 |
Fusible |
Littlefuse / Bussmann |
USA |
|
4 |
CI |
TI/ON |
USA |
|
5 |
IGBT |
Infineon |
USA |
|
6 |
Résistance d'échantillonnage |
ISABELLENHÜTTE |
Allemagne |
|
7 |
ANNONCE |
TI |
USA |
|
8 |
DA |
DJA |
USA |
|
9 |
Relais |
OMRON |
Japon |
|
10 |
Disjoncteur/Contacteur |
CHINT / Délixi |
Chine |
|
11 |
Alimentation bidirectionnelle |
TuWei / Lorentz |
Chine |
|
12 |
Sonde |
Kangxinda / Yingzhibao |
Chine |
Accessoires optionnels :
|
Non. |
Article |
Portée / Précision |
Quantité |
Remarques |
|
|
1 |
Canal de température auxiliaire |
Modèle de sonde de température |
CTN(R25=10KΩ±1% B25/50=3950±1%) |
Au besoin |
Livré à la livraison |
|
Précision de la sonde de température |
Gamme: -40 ℃ à 150 ℃ |
||||
|
2 |
Ordinateur |
Processeur : Intel 10e génération i5 (6 cœurs ou supérieur) |
Au besoin |
Livré à la livraison |
|

| Nombre De Pièces: | 1 |
| Prix: | Négociable |
| Emballage Standard: | contreplaqué |
| Période De Livraison: | 30 jours |
| Méthode De Paiement: | T / t |
| Capacité D'approvisionnement: | 5 set par mois |
Système de test de batterie régénératif de haute précision pour l’analyse des performances Li-ion
Informations sur le produit :
L'équipement de test régénératif de batteries lithium-ion de haute précision est capable de tester divers paramètres de performances des batteries lithium-ion, tels que la capacité, l'état de charge (SOC), les performances de surcharge et de décharge excessive.
Le système présente une puissance élevée, un rendement élevé, une haute précision et des performances élevées.
En adoptant la technologie de régénération d’énergie, il réduit considérablement la production de chaleur, la consommation d’énergie et les coûts opérationnels.
Architecture du système :
L'équipement se compose principalement de l'ordinateur hôte (contrôleur supérieur), du contrôleur intermédiaire, du module DC/AC, du module DC/DC, du contrôleur inférieur et du système d'acquisition et de traitement des données.
Il peut collecter des données en temps réel telles que la tension, le courant, la capacité et l'énergie pour chaque cellule individuelle. Des canaux d'acquisition de température en option sont disponibles. Toutes les données collectées sont stockées dans une base de données dédiée, qui prend en charge les statistiques, l'analyse et la génération de rapports.
Schéma d'architecture du système (Figure 1) :
Figure 1 Schéma de l'architecture du système
Fonctions principales du système :
1. Test de durée de vie de la batterie
2. Test de capacité de la batterie
3. Test de résistance interne DC
4. Test des caractéristiques de charge/décharge
5. Test de rétention de Charge
6. Test d'efficacité de Charge/décharge
7. Test de décharge profonde/décharge à tension constante
8.Test de tolérance de surcharge et de décharge excessive
9. Test des caractéristiques de température
Système Caractéristiques principales :
1. Technologie de régénération d'énergie pour un rendement élevé, une chaleur réduite et une consommation d'énergie réduite.
2. La technologie d'équilibre triphasé (pas de ligne neutre) réduit la charge du réseau.
3. La fonction de démarrage progressif minimise l'impact sur le réseau électrique.
4. Précision des mesures meilleure que ± 0,05 % ; intervalle d'enregistrement des données jusqu'à 1000 ms ; excellente stabilité.
5. Chaque canal fonctionne indépendamment et prend en charge les paramètres de charge/décharge individuels.
6. Fonctions de protection complètes : entrée/sortie, logiciel/matériel, inversion de polarité, récupération en cas de panne de courant et mauvaise protection des contacts.
7. transition douce entre courant constant et tension constante sans surintensité.
8. Intégration réseau à plusieurs niveaux : un PC peut contrôler plus de 1000 canaux ; les grands systèmes prennent en charge la surveillance à distance.
9. Les canaux peuvent être librement mis en parallèle pour un fonctionnement flexible (multi-usage dans un seul système).
10. Conception enfichable modulaire pour un entretien facile.
11. Lignes de sortie à connexion rapide pour une installation et un entretien pratiques.
12. Les pinces de sonde plaquées or minimisent le chauffage et simplifient l'installation/le retrait de la batterie.
13. DSP haute vitesse avec arithmétique à virgule flottante comme noyau de contrôle pour un contrôle numérique précis.
14. La technologie de rectification synchrone améliore l’efficacité énergétique et réduit la taille du matériel.
15. Des périphériques riches et un calcul rapide prennent en charge le traitement des données et le contrôle du système.
16. Variables de contrôle envoyées au DSP via E/S pour traitement.
17. Conception matérielle simple et fiable.
18. La structure modulaire permet des mises à niveau et une maintenance faciles.
19. Présentation claire des données avec surveillance en temps réel et téléchargement des données MES (facultatif).
Paramètres techniques :
|
Non. |
Article |
Spécification |
||
|
1 |
Modèle |
SNCTS100V60A-8CH |
||
|
2 |
Canaux principaux |
8 canaux |
||
|
3 |
Mode de fonctionnement des canaux |
Entièrement indépendant |
||
|
4 |
Modes de fonctionnement du canal principal |
Chargement : CC, CV, CCCV (transition en douceur sans impact) Décharge : CC, CP, CV Autres: En veille, arrêt |
||
|
Conditions de fin de test du canal principal |
Temps, tension, courant, capacité, etc. |
|||
|
5 |
Tension du canal principal |
Plage de tension de charge |
0V-100V |
|
|
Plage de tension de décharge |
10V-100V |
|||
|
Précision |
±(0,05 %RD+0,05 %PE) |
|||
|
Résolution |
0,1 mV |
|||
|
Chaîne principale Actuel |
Max. |
±60A |
||
|
Min. |
±150 mA |
|||
|
Précision |
±(0,05 %RD+0,05 %PE) |
|||
|
Résolution |
0,1 mA |
|||
|
Temps de réponse au démarrage actuel |
≤20ms |
|||
|
Temps de commutation actuel |
≤40ms |
|||
|
Temps |
Résolution |
1000 mS |
||
|
Pouvoir |
Sortir |
Sortie continue maximale par canal : 6 000 W |
||
|
Stabilité |
±0,1 % PE |
|||
|
Efficacité |
Maximum Efficacité de charge |
85% |
||
|
Efficacité de décharge maximale |
85% |
|||
|
Commentaires sur la grille |
Distorsion Harmonique |
≤3% |
||
|
Facteur de puissance |
≥0,99 |
|||
|
Fonction de coupure de canal auxiliaire |
Le système permet de définir les conditions dans lesquelles le pas du canal principal s'arrêtera ou changera lorsque le signal du canal auxiliaire atteint une valeur spécifiée. |
|||
|
6 |
Communication |
Interface Ethernet RJ-45 pour une transmission de données stable et en temps réel |
||
|
GTC Communication |
CAN/RS485 (facultatif) |
|||
|
7 |
Programme de contrôle |
Prend en charge la protection des données hors tension, permettant la poursuite des tests après une panne de courant inattendue, un arrêt manuel ou à partir de fichiers de données enregistrés. |
||
|
Des limites de sécurité peuvent être configurées, y compris des limites de tension inférieures et supérieures, des limites de courant inférieures et supérieures et une protection contre les tendances de tension/courant. La protection peut être définie pour chaque étape individuelle. |
||||
|
Des paramètres tels que les limites de tension supérieure/inférieure et les limites de température supérieure/inférieure peuvent être configurés pour le canal auxiliaire. |
||||
|
Cycles maximum |
9999 |
|||
|
Couches imbriquées |
jusqu'à 10 |
|||
|
Formats horaires |
h/min/s |
|||
|
Enregistrement des données |
≥1000ms |
|||
|
8 |
Affichage des données |
Liste des cycles |
numéro de cycle, capacité de charge/décharge, énergie, tension moyenne |
|
|
Liste des processus |
numéro de processus, mode, temps, capacité, énergie, tension/courant final |
|||
|
Liste détaillée |
numéro d'enregistrement, heure système, temps cumulé, tension, courant, puissance, énergie |
|||
|
9 |
Exportation de dates |
Données exportables vers Excel et fichiers graphiques ; fournit des rapports d'efficacité, des courbes de charge/décharge, des caractéristiques tension/courant-temps, etc. |
||
|
10 |
Types de courbes |
Axe X : temps total, capacité, nombre de cycles, etc. |
||
|
O-unxix:Tension totale, courant, capacité, température des cellules, capacité de charge/décharge, tension des cellules, etc. — tout peut être librement configuré. |
||||
|
11 |
Logiciel Protection |
sur/sous-tension, sur/sous-intensité, surchauffe, récupération après perte de puissance, fluctuation anormale du courant, etc. |
||
|
Matériel Protection |
polarité inversée, surintensité, surtension. |
|||
|
Alarme |
interrupteur de coupure d'urgence, arrêt automatique, connexion/déconnexion automatique de la charge. |
|||
|
12 |
Lignes de sortie |
Connexion à quatre fils (lignes de courant et de tension séparées). |
||
|
13 |
Refroidissement |
Refroidissement par air forcé. |
||
|
14 |
Niveau de sécurité |
Conforme aux normes EN60950 et GB4943. |
||
|
Bruit |
Testé selon la méthode spécifiée dansCEI 62040-3. Le niveau de bruit est inférieur à75 dBA. Le sonomètre utilisé doit être conforme auxExigences de type I de la CEI 804, avec une précision meilleure que ±0,5 dB. |
|||
|
Niveau de protection |
IP22 |
|||
|
15 |
Maintenabilité |
Conception modulaire ; pièces de rechange remplaçables ; entretien gratuit pendant la période de garantie. |
||
|
16 |
Mise à niveau du logiciel |
Mises à niveau logicielles gratuites à vie (jusqu'à incompatibilité matérielle). |
||
|
17 |
Taux d'échec |
≤1% |
||
|
18 |
Dimensions de l'équipement |
Armoire : 670(L)×850(P)×960(H) mm |
||
|
19 |
Direction de l'entretien |
Accès avant et arrière |
||
|
20 |
Couleur |
Unité principale : Gris glace GY09 |
||
|
21 |
Environnement |
Alimentation |
380VAC ±10%, triphasé à cinq fils, 50Hz ±5% |
|
|
Puissance nominale |
54kW (L25²×3 + N4² + PE4²) |
|||
|
Température ambiante |
-20 ℃ ~ 40 ℃ |
|||
|
Humidité |
10 % à 90 % d'humidité relative, sans condensation |
|||
|
Autre |
Évitez l'humidité, les vibrations et la poussière ; pas pour les environnements explosifs ou vaporeux |
|||
|
22 |
Notes de sécurité |
1.Assurer une bonne mise à la terre de l’équipement. 2.Gardez la zone autour de l’équipement dégagée et propre. 3.N'ouvrez pas les panneaux internes pendant le fonctionnement. 4.Assurez-vous que les canaux de test sont inactifs avant de connecter ou de retirer les piles. 5.En cas d'urgence, appuyez sur l'interrupteur d'arrêt d'urgence avant toute autre opération. |
||
Interface de contrôle principale :
Graphique 4.1 :Interface principale de l'ordinateur hôte
Interface d'édition du flux de processus :
Graphique 4.2: Interface d'édition du flux de processus de l'ordinateur hôte
Interface de visualisation des données de l'ordinateur hôte :
Figure 4.3 : Interface de visualisation des données de l'ordinateur hôte
Liste des composants :
|
Non. |
Composant |
Fabricant |
Origine |
|
1 |
MCU |
ST/TI |
Italie / France / Etats-Unis |
|
2 |
Ventilateur |
Delta / SUNON |
Chine |
|
3 |
Fusible |
Littlefuse / Bussmann |
USA |
|
4 |
CI |
TI/ON |
USA |
|
5 |
IGBT |
Infineon |
USA |
|
6 |
Résistance d'échantillonnage |
ISABELLENHÜTTE |
Allemagne |
|
7 |
ANNONCE |
TI |
USA |
|
8 |
DA |
DJA |
USA |
|
9 |
Relais |
OMRON |
Japon |
|
10 |
Disjoncteur/Contacteur |
CHINT / Délixi |
Chine |
|
11 |
Alimentation bidirectionnelle |
TuWei / Lorentz |
Chine |
|
12 |
Sonde |
Kangxinda / Yingzhibao |
Chine |
Accessoires optionnels :
|
Non. |
Article |
Portée / Précision |
Quantité |
Remarques |
|
|
1 |
Canal de température auxiliaire |
Modèle de sonde de température |
CTN(R25=10KΩ±1% B25/50=3950±1%) |
Au besoin |
Livré à la livraison |
|
Précision de la sonde de température |
Gamme: -40 ℃ à 150 ℃ |
||||
|
2 |
Ordinateur |
Processeur : Intel 10e génération i5 (6 cœurs ou supérieur) |
Au besoin |
Livré à la livraison |
|
